Radijski kabel serije 42× – večjedrni, različne glavne enote

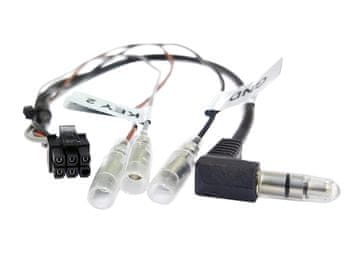

Radijski kabel serije 42× se uporablja za povezavo vmesnika daljinskega upravljalnika na volanu (SWC) v vozilih z različnimi glavnimi enotami (HU).

---

Splošne opombe

• Proizvajalci glavnih enot uporabljajo različne različice priključkov vmesnika SWC.

• Odvisno od proizvajalca in modela HU je možno naslednje krmiljenje:

  • enožično

  • dvožično

  • večjedrni

  • prek vtičnice

• Prosimo, preverite različico povezave v navodilih proizvajalca HU.

• Vse povezave in nastavitve DIP stikala morajo biti nastavljena pred priključitvijo vmesnika na vozilo.

• Funkcijo SWC je treba programirati v meniju HU v skladu z navodili proizvajalca.

• Pred končno montažo preverite delovanje celotnega sistema.

---

Tehnične informacije

• Priključek: 6-pinski → 3,5 mm vtičnica / večžični priključek SWC

• Radijski kabel: mostiček 42×(xx)-xxx

Barve žic (analogni SWC)

IR: 3,5 mm vtičnica

⚙ Nastavitve DIP stikal: v skladu z navodili za uporabo vmesnika.

❗ Opomba: Naprava za naknadno vgradnjo Atoto ni podprta.

---

Primeri uporabe – različice povezave

* Nastavitve DIP stikal se razlikujejo glede na proizvajalca in model HU.

---

Specifične nastavitve DIP stikal

• Blaupunkt 2010 → 3,5 mm vtičnica → Tipka 1 / Tipka 2 (podaljšana)

• JVC → 3,5 mm vtičnica → Tipka 1 / Tipka 2 (podaljšana)

• Kenwood 2017 → 3,5 mm vtičnica → Tipka 1 / Tipka 2 (podaljšana)

• Kenwood 2020 → Priključek Tipka 1 / Tipka 2 / GND → Tipka 1 / Tipka 2 (podaljšana)

• XZent → Enožični konektor → Zenec IR
