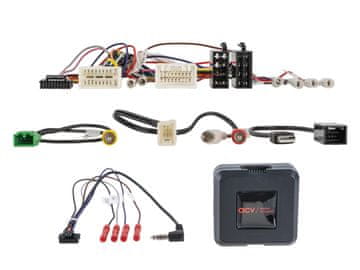

ACV Adapter za volan Mitsubishi Pajero Sport (QE) Večžilna kamera/ojačevalnik

Adapter za volan Mitsubishi – Ohranitev funkcij upravljanja po zamenjavi radia

Adapter vam omogoča, da ohranite originalne funkcije upravljanja volana po zamenjavi tovarniškega radia z novo (nadomestno) glavno enoto. To pomeni, da lahko upravljalne elemente na volanu uporabljate tudi po nadgradnji avdio sistema vašega Mitsubishija.

---

Združljivost vozil:

• Mitsubishi Montero Sport (QE) 2016 – 06/2019

• Mitsubishi Pajero Sport IV (QE) 07/2015 – 06/2019

• Mitsubishi Shogun Sport (QE) 2016 – 06/2019

⚠️ Opomba: Ponovno uvožena vozila ali vozila z drugačno programsko opremo so lahko nezdružljiva.
Ne podpira vozil s tovarniško ojačan sistemski fader.

---

Priključki in vmesniki:

• Priključek vodila CAN

• Mitsubishi priključki: 18-pinski / 20-pinski / 8-pinski

• OEM SWC (upravljanje na volanu): 3,5 mm vtičnica / prosti kabli

• OEM AUX: RCA (m) rdeč/bel

• OEM USB: USB-A

• OEM 360° kamera: RCA (m) rumena

---

Razpoložljivi signali:

• Rdeča: +12 V (priključek za vžig 15)

• Oranžna: +12 V (priključek za osvetlitev 58)

• Vijolično-bela: +12 V (signal za vzvratno prestavo)

• Roza: Signal hitrosti (VSS)

• Zelena: GND (signal parkirne zavore)

Največja izhodna obremenitev: 250 mA
Za večjo porabo toka uporabite releje:

• 1. tuljava min. 75 Ω

• 2. tuljava min. 150 Ω

---

Podprte funkcije:

• OEM sistem ojačevanja

• OEM 360° sistem kamer

• Funkcije SWC (upravljanje na volanu)

---

Navodila za namestitev (bližnjica):

1. Pred začetkom namestitve preverite funkcije originalnega radia.

2. Odklopite originalni radio iz napajanja in pripravite vmesniške povezave.

3. Priključite žice v skladu z navodili proizvajalca za novo glavno enoto (HU).

4. Konfigurirajte vmesnik in radio v skladu z dokumentacijo.

5. Preizkusite upravljalne elemente na volanu, kamero, komplet za prostoročno telefoniranje in napajanje antene.

Vse spremembe namestitve ali konfiguracije sme izvesti samo usposobljen monter.
Nepravilna povezava lahko povzroči razveljavitev garancije ali poškodbo opreme.
