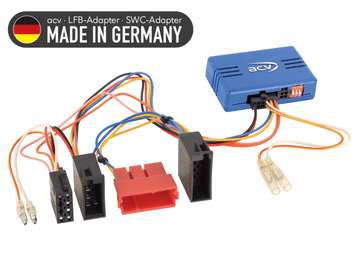

ACV Adapter za volan Mercedes za različna vozila ISO/10-pinski ISO/Mini ISO

Adapter za volan Mercedes/VW

Adapter za volan Mercedes/VW vam omogoča, da ohranite originalne funkcije upravljanja volana pri zamenjavi tovarniškega radia z novo glavno enoto (HU). Omogoča popolno integracijo z vodilom CAN in podpira različne sisteme proizvajalca originalne opreme, vključno z Audio 5 / Audio 10 / Comand 2.0 in RCD 2001.

Ključne lastnosti

• Popolna funkcionalnost upravljanja volana se ohrani tudi po zamenjavi HU

• Združljivo z vozili Mercedes in VW, opremljenimi z vodilom CAN

• Podpora za vozila z odprto armaturno ploščo (v nekaterih primerih je potrebno kodiranje)

• Možnost konfiguracije DIP stikala

• Diagnostična LED:

  • Modra → vmesnik aktiven, napajanje za vžig +12 V

  • Rdeča → funkcija gumba daljinskega upravljalnika na volanu prepoznana

Podprti signali

• Roza → +12V vžigalni priključek 15 (največ 1,5 A)

• Oranžna → +12V osvetlitev priključek 58 (največ 0,1 A)

• Bela → +12V signal za vzvratno vožnjo (največ 1,5 A)

• Rumena/zelena, rumena/rdeča → signal impulza hitrosti

Priključki vodila CAN

• Rjavo-rdeča zasukana → CAN visok priključek

• Rjava zasukana → CAN nizek priključek

Lokacija vodila CAN:

• Razdelilnik vodila CAN pod pokrovom praga

• Vodilo CAN v klimatski napravi

• Vodilo CAN v mini ISO priključku

Uporaba v vozilu

Mercedes

• Razred A (W169) 2004–2012

• Razred C (W203) 2000–2005

• Razred C (C169) 2004–2011

• Razred B (T245) 2005–2011

• Razred CLK (C208) 1999–2003

• Razred CLK (C209) 2002–2005

• Razred E (W210) 1999–2002

• Razred SL (R230) 2001–2006

• SLR (C199) 2003–2009

• Sprinter (W906) 2006–2018

• Vito/Viano (W639) 2003–2014

• Vito (W447) 2014–2024

VW

• Crafter I (2EC/2EK/2F) 2006–2016

Ponovno uvožena vozila ali vozila z drugačno programsko opremo imajo lahko omejeno združljivost.

Podprti HU signali in priključki

• Večžilni različni HU → 42arc100

• Jack priključki Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony, Snooper, XZent, Zenec

• Priključki Key1 / Key2 / (GND) in različne analogne konfiguracije

Navodila za namestitev

Preverjanje

1. Preverite vse funkcije in nastavitve vozila OEM HU.

2. Odklopite originalno HU iz napajanja.

3. Preverite pravilnost vseh povezav nedelujočega vmesnika.

Povezava in zaporedje

1. Preverite nastavitve in konfiguracijo strojne opreme nedelujočega vmesnika.

2. Preveri konfiguracijo priključnega kabla HU.

3. Priključni kabel HU priključite v skladu z navodili za HU, ki jo boste naknadno vgradili.

4. Priključite vse ostale žice.

5. Glavni konektor priključite na koncu namestitve.

6. Konfigurirajte vmesnik in HU v skladu z navodili proizvajalca navodila.

7. Izvedite preizkus delovanja krmilnih elementov na volanu.

Spremembe konfiguracije

• Izvedite samo brez napetosti.

• Postopek povezave ponovite v skladu z zgornjimi koraki.

Opombe

• Namestitev mora izvesti usposobljen monter.

• Nepravilna povezava lahko povzroči poškodbe vmesnika ali vozila.

• Spremembe namestitve so na lastno odgovornost uporabnika in lahko razveljavijo garancijo.

• Kontakt za tehnično podporo:
