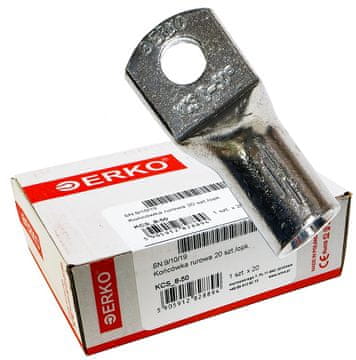

Cu cevasti obročasti priključek KCS 8–50 20 kosov.

Tehnični podatki

• Proizvajalec: ERKO
• Serija izdelkov: KCS
• Indeks proizvajalca: KCS₈-50/20
• EAN 5905912828894
• Oblika konice Obroči
• Kotna povezava Ravni
• Material Baker
• Model brez ovratnika
• Vrsta kabla Večžilni
• Metrična velikost navoja priključka mm2 8
• Z izolacijo NE
• Z inšpekcijsko odprtino NE
• Površinska zaščita Pocinkanje
• Nazivni presek [mm2] 50

Bakreni cevasti obročasti priključki serije DIN (elektro-pocinkani) v skladu z DIN 46235, za stiskanje. Omogočajo zaključevanje bakrenih kabelskih vodnikov in se uporabljajo povsod, kjer je treba vodnik priključiti na primer na razdelilnik, zbiralko ali drugo napravo z uporabo vijačnega priključka. Uporaba DIN obročnih priključkov poveča varnost in trajnost te vrste povezave. Za razliko od spajkanih povezav obročni priključki zmanjšujejo tveganje pregrevanja vodnikov in izolacije. Pri stiskanju sektorskih vodnikov jih je treba preoblikovati v „okroglo“ obliko.

Vsi bakreni cevasti obročni priključki so podvrženi dodatnemu postopku kaljenja in žganja pri 700 °C. Ta postopek odstrani morebitne onesnaževalce iz materiala, iz katerega je izdelan priključki. Kaljeni priključki so za razliko od nekaljenih priključkov manj dovzetni za razpoke in mikrorazpoke med stiskanjem, zato imajo boljše obratovalne parametre. Za standard DIN 46235 je dimenzijska toleranca za velikost „d1“ za prereze 10–150 mm2 +/- 0,3 mm za prereze 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, toleranca za dimenzijo „b“ za prereze 10–70 mm2 je +/- 1 mm, za prereze med 95 in 625 mm2 je +/- 2 mm in za celotno območje prerezov je dimenzijska toleranca za velikost „l1“ +2 mm, za dimenzijo „c“ pa –3 mm. Učinkovitost stiskanja (pritrjevanja priključka na kabel) je odvisna od uporabe ustreznega orodja in matrice, prilagojene prerezu.

• material: elektrolitski baker (v skladu z EN13600)
• minimalna plast kositra: 3 μm
• dimenzijska toleranca v skladu z DIN 46235
