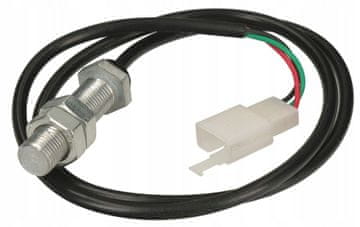

Nov senzor hitrosti za kitajske štirikolesnike 150, 200, 250 Kinroad Bashan

    MAG: 63628

•     3 žice
•     navoj: M12×1,25
•     dolžina senzorja: 34 mm
•     dolžina žice: 150 cm
•     napajanje 5 V ALI 12 V

•      Žična povezava:

1.      zelena – ozemljitev
2.      rumena – signal
3.      rdeča – napajanje

     OPOMBA – odvisno od vrste merilnika bo za pravilno delovanje senzorja morda treba obrniti vrstni red žic v vtiču senzorja, npr. rumeno žico iz merilnika je treba priključiti na rdečo žico iz senzorja.

     Senzor ima rdečo indikatorsko lučko. Ko magnet premaknemo približno 5 mm od senzorja, se mora indikatorska lučka prižigati in ugašati, kar pomeni, da vemo, da senzor deluje pravilno (na delovanje senzorja vpliva tudi polarnost magneta).
