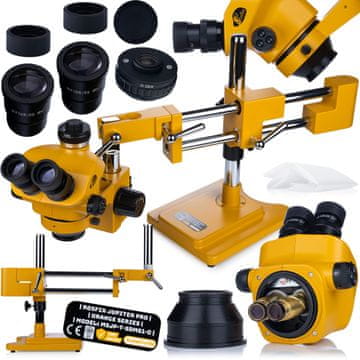

Rosfix Jupiter Pro MSJP-T-SDMS1-o – Trinokularni Stereoskopski Mikroskop | 7X–50X Povečava, Mikroskop X/Y, 360° kot | za Servis, SMT, Laboratorije

Rosfix Jupiter Pro MSJP-T-SDMS1-O | Stereoskopski mikroskop s tremi okulari | Orange Series | 7×-50× | X/Y-vodilo | 360° glava | Servis PCB SMT QFP

✅ PROFESIONALNI STEREOSKOPSKI TRINOKULARNI MIKROSKOP ZA SERVIS IN LABORATORIJ

✅ VISOKA LOČLJIVOST IN ODLIČNA STEKLENA OPTIKA

✅ POVEČANJE DO 270X (PO DODATNIH DOPOLNILIH)

✅ SVOBODNO DELO NA ŽERJAVI — VELIK DELOVNI PROSTOR

✅ IZDELEK BLAGOVNE ZNAMKE ROSFIX ORANGE SERIES

Mikroskop v oranžni barvi, kot je opisano.

Rosfix Jupiter Pro MSJP-T-SDMS1-O je vrhunski trinokularni stereoskopski mikroskop, zasnovan za profesionalce.

Zahvaljujoč visokokakovostni optiki in dvigalu, ki zagotavlja veliko delovno površino, je mikroskop odličen za servisiranje elektronike, proizvodnjo, laboratorije, zlatarstvo in izobraževalne namene.

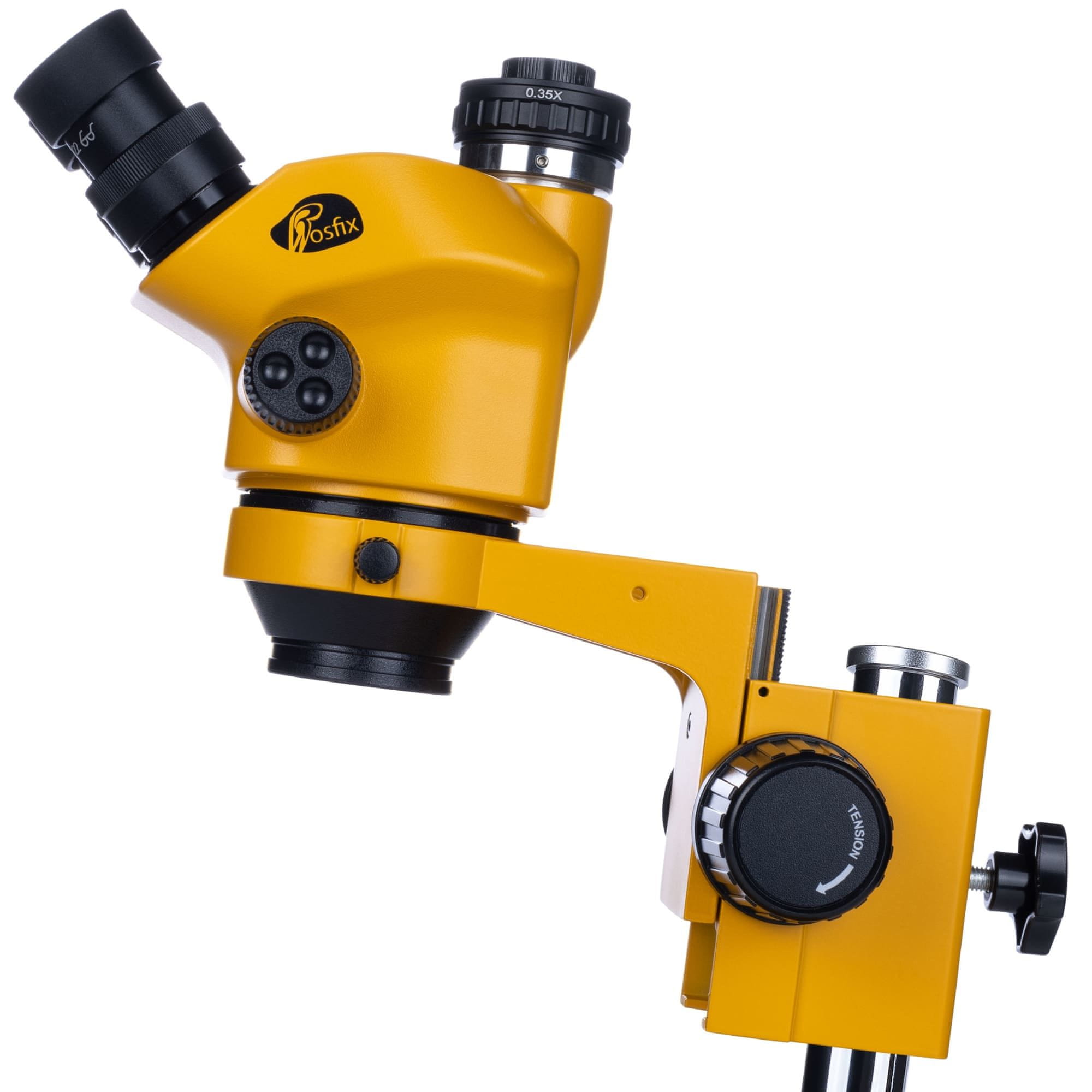

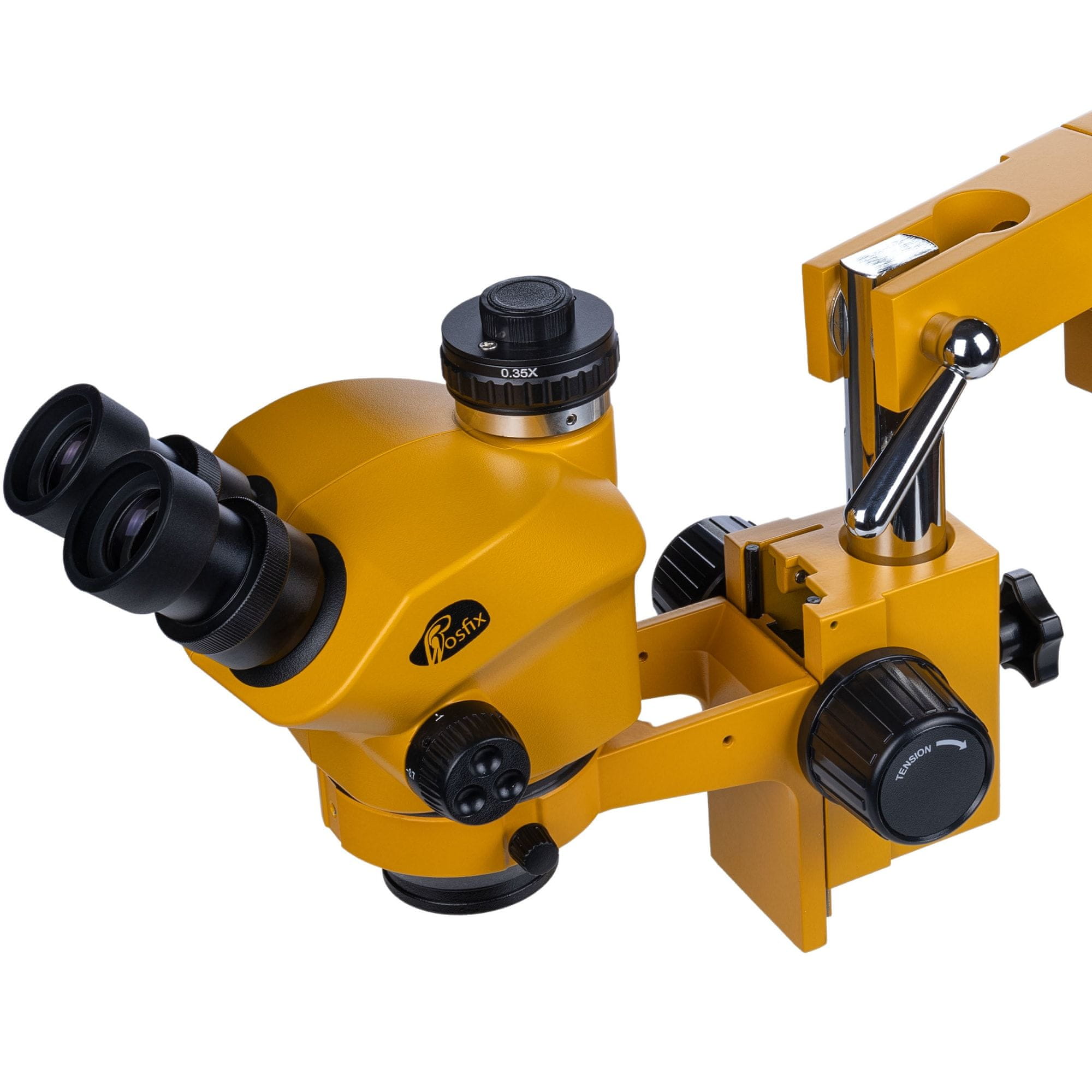

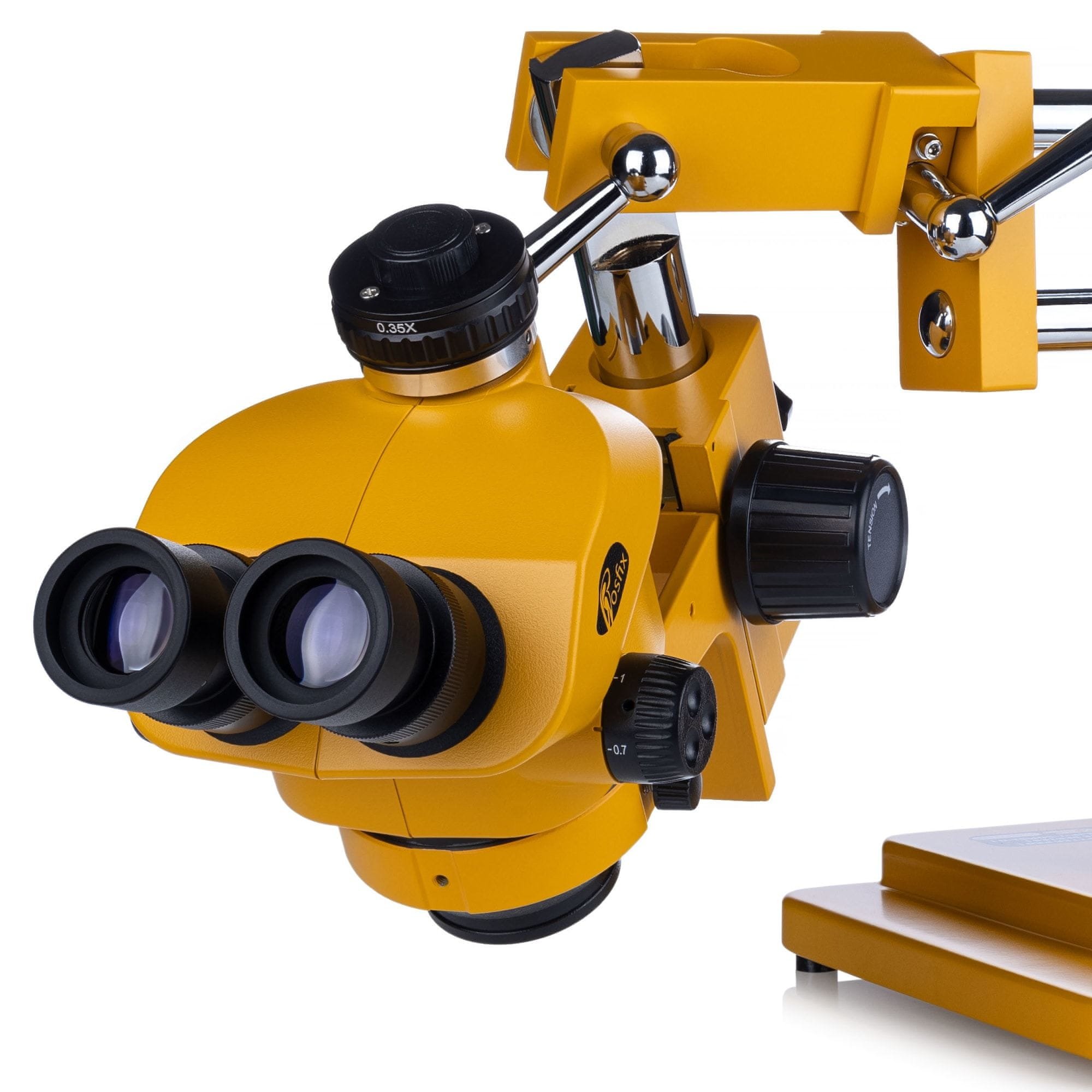

✅ Trinokularna glava 45°

• Udobna, ergonomična delovna pozicija
• Možnost priključitve digitalne kamere na tretji optični kanal

✅ Optični sistem premium

• Visoko kakovostno optično steklo z antirefleksijskim premazom
• Odlična ostrina in naravna barvna reprodukcija

✅ Razpon povečave:

• Standardno 7× – 50×
• Po razširitvi je mogoče povečati na razpon 3,5× – 270×

✅ 360° vrtljiva glava

• Popolna svoboda nastavitve kota opazovanja

✅ Velika delovna razdalja

• Olajša delo pri montaži, popravilih, spajkanju in kontroli kakovosti
• Prosto delo z orodji pod glavo

✅ Nastavitev dioptrije v obeh očalih

• Individualna prilagoditev vidu uporabnika

✅ Profesionalna stranska dvigalna konstrukcija (križno ramo)

• Omogoča gladko premikanje mikroskopa v ravnini X/Y
• Stabilna in težka podlaga zagotavlja varnost pri delu

✅ Greenough optika – visoka kakovost slike in naravne barve

✅ Velika delovna razdalja 100 mm – svoboda manipulacije pod mikroskopom

✅ Okularji WF10X22mm – široko vidno polje 22 mm

✅ 4-elementna optična pot brez zaščitnih stekel – čista kakovost slike

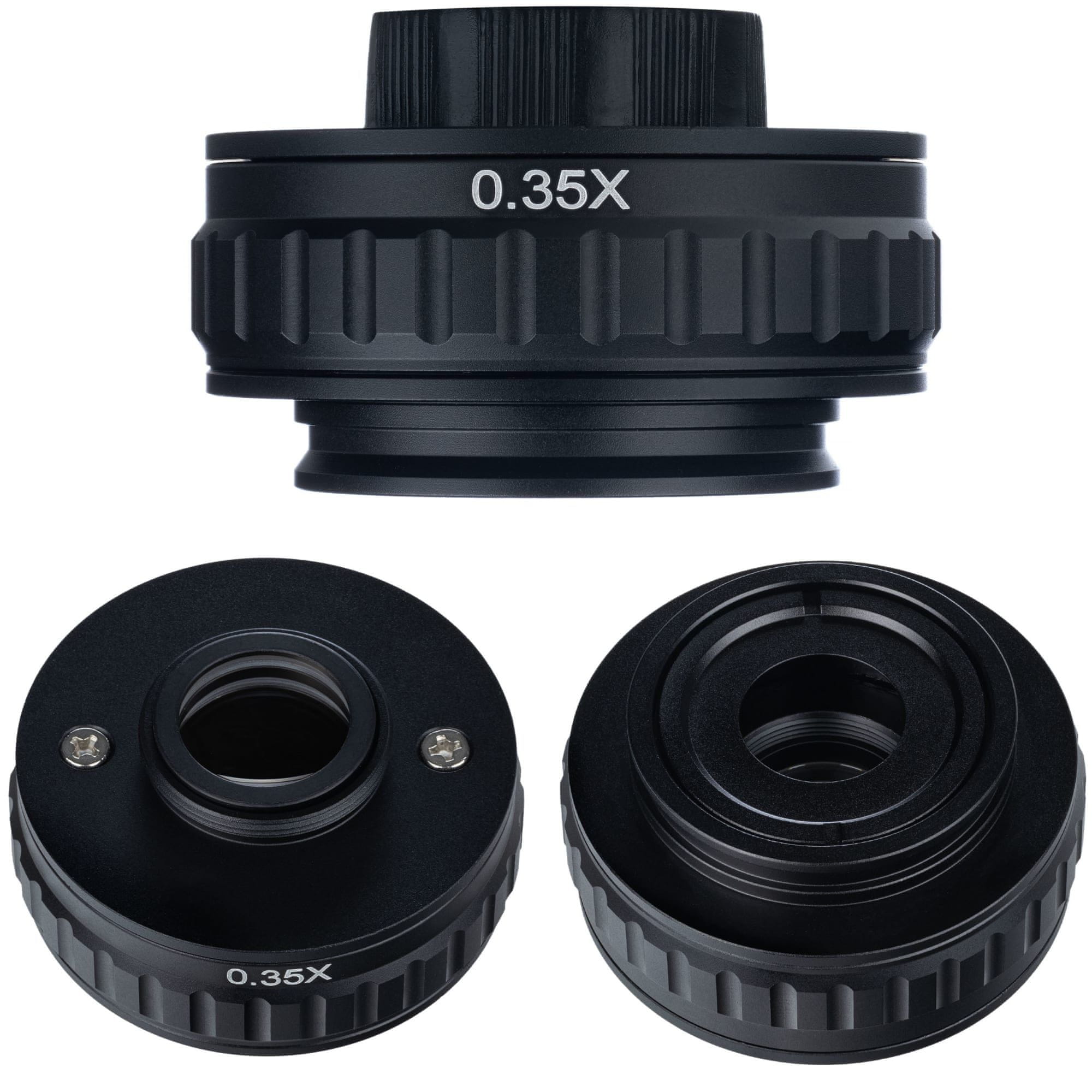

✅ C-Mount navoj 25 mm – možnost priključitve kamere za snemanje slike

✅ Odličen za natančno delo: elektronika , zlatarstvo, servis

✅ Nastavljiva razdalja med zenicami za udobno uporabo za različne uporabnike.

✅ Zasnovan za profesionalno uporabo, izpolnjuje zahteve sodobnega mikroskopskega dela.

✅ Možnost razširitve povečave, delovnega polja in delovnega prostora, prilagojena spreminjajočim se potrebam in nalogam.

✅ Trinokularna glava omogoča namestitev kamere, kar olajša dokumentiranje, snemanje filmov in neposredno prenašanje dela.

✅ Konkurenčna kakovost v primerjavi z veliko dražjimi modeli, kar je prednost tega mikroskopa na mednarodnih trgih.

Greenough Optical System — eden najbolj priljubljenih optičnih sistemov v stereoskopskih mikroskopih (binokularnih in trinokularnih).

✅ Kako deluje?

V sistemu Greenough imamo dva popolnoma neodvisna optična pota (po enega za vsako oko). Vsak od njiju ima svoj objektiv in prizme, s čimer dobimo:

• resnični prostorski (3D) sliko,
• veliko globinsko ostrino,
• naravno perspektivo.

✅ Zakaj se uporablja?

• zagotavlja visok kontrast in ostrino slike,
• zagotavlja stabilno, naravno sliko brez popačenj,
• zelo dobro se obnese pri delu pri montaži elektronike, v zlatarstvu, pri kontroli kakovosti in laboratorijskem delu,
• omogoča udobno in dolgo delo brez utrujenosti oči.

✳️ Specifikacije:

✔️ Optični sistem: Greenough optical system

✔️ Vidni kot: 12°

✔️ Način povečave: neprekinjen zoom

✔️ Razpon povečave: 0,7× ~ 5×

✔️ Optični zoom: 1:7,1

✔️ Okularji: WF10X22mm

✔️ Največje vidno polje: 22 mm

✔️ Optična pot objektiva: 4 elementi (brez zaščitnega stekla)

✔️ Vidno polje objektiva: 35 mm

✔️ Delovna razdalja: 100 mm

✔️ Premer montažne odprtine: 76 mm

✔️ Razdalja med zenicama: 55–75 mm

✔️ Premer tubusa okulara: 30 mm

✔️ Optična pot: 4/6 spektralna oblika

✅ Optični sistem: Greenough

Sistem dveh neodvisnih optičnih poti zagotavlja visoko ostrino, kontrast in realistično prostorsko sliko 3D. Idealno za natančno delo, kjer sta pomembna globinska ostrina in upodabljanje podrobnosti.

✅ Prostorska perspektiva: 12°

Označuje kot konvergence optičnih poti, ki je odgovoren za prostorski učinek vidnega slike.

✅ Način povečave: neprekinjen zoom (Continuous zoom)

Omogoča prosto, brezstopenjsko nastavljanje povečave v celotnem območju brez potrebe po menjavi objektivov.

✅ Obseg povečave: 0,7× ~ 5× (optični zoom)

Povečavo lahko nastavljate v območju od 0,7× do 5×.

✅ Optični zoom: 1:7,1

Razmerje med največjo in najmanjšo povečavo (5 ÷ 0,7 = 7,1). Z drugimi besedami: zoom omogoča 7,1-kratno povečavo slike v primerjavi z minimalno povečavo.

✅ Okularji: WF10X22 mm

WF (Wide Field – široko vidno polje) – okulari s 10-kratno povečavo in širokim vidnim poljem 22 mm. V kombinaciji z zoomom to daje skupno povečavo:

Največja standardna povečava = povečava objektiva (največ 5×) × okularji (10×) = 50×

✅ Vidno polje: Ø22 mm

Širina slike, vidne skozi očala – 22 mm pri najmanjši povečavi.

✅ Konstrukcija optičnega sistema objektiva: 4 elementi (brez zaščitnega stekla)

Natančna optična konstrukcija, sestavljena iz 4 leč, zagotavlja odlično kakovost slike in minimalno popačenje.

✅ Največje vidno polje objektiva: Ø35 mm

Pri najmanjši povečavi lahko opazujemo polje s premerom do 35 mm.

✅ Delovna razdalja: 100 mm

Prostor med objektivom in pregledanim predmetom. Zagotavlja svobodo dela in rokovanja z orodji med opazovanjem.

✅ Premer montažne odprtine na držalu: Ø76 mm

Standardna velikost pritrditve glave na stativ.

✅ Razpon med zenitama: 55–75 mm

Območje nastavitve širine med očesoma za prilagoditev individualni anatomski zgradbi uporabnika.

✅ Premer okularkega tubusa: Ø30 mm

Standardni premer montaže očal.

✅ Optična izhodna pot: 4/6 spektralna oblika

Označuje razporeditev svetlobe za priključitev dodatne kamere (trinokular). 4/6 pomeni, da je 40 % svetlobe usmerjene v kamero in 60 % v okulare – to zagotavlja dobro kakovost tako za oko kot za sliko, ki jo zajame kamera.

✅ Izbirna dodatna oprema:

• Funkcija zamrznitve povečave (zamrznitev povečave)
• Različni LED-svetlobni obroči
• Dodatni objektivi (0,5×, 0,7×, 1,0×, 1,5×, 2,0×) – omogočajo znatno povečanje povečave
• Dodatna očala (15×, 20×, 25×, 30×)
• Posebna očala za kamere (, 0,45×, 1,0×)
• Premične platforme (mize)
• Različni tipi stojal in držal

Največja povečava:

Odvisno od konfiguracije (standardna, brez dodatne opreme):

Standard: 0,7× – 5× (zoom) × 10× (očala WF10X) = 7× – 50×

Z dodatnimi lečami in okularji je mogoče doseči:

Najmanjša povečava: celo približno 3,5×

Največja povečava: do 270×

(npr. objektiv 2× × okularji 30× × zoom)

✅ Možnost razširitve delovnega prostora – večje udobje pri delu z orodji

Standardna delovna razdalja 100 mm je zadostna za večino nalog, vendar je pri delu s spajkalnikom, preciznimi orodji ali večjimi elektronskimi elementi priporočljivo povečati razdaljo med objektivom in predmetom.

️ Kako to storiti?

➡️ Uporabite dodatni objektiv 0,5× ali 0,7× – nameščen pred glavnim objektivom:

• objektiv 0,5× poveča delovno razdaljo do ~160–200 mm,
• objektiv 0,7× omogoča ~130–150 mm.

S tem pridobite:

• več prostora za delo s spajkalnikom, pinceto ali orodjem,
• manjše tveganje za naključno poškodovanje elementov pod mikroskopom,
• večje udobje za oči pri daljšem delu.

✅ Razširitev delovnega prostora ne zahteva zamenjave glave – zadostuje, da privijete lečo pred objektivom in je vse pripravljeno. To je zelo priljubljena rešitev v servisnih delavnicah za elektroniko, GSM, preciznih delavnicah in pri ročnem delu pod mikroskopom.

� Povzetek:

➡️ Želite udobno spajkati pod mikroskopom?

Uporabite pomožni objektiv 0,5× in pridobili boste več prostora, boljšo ergonomijo in večje udobje pri delu.

To je majhna sprememba, ki znatno izboljša funkcionalnost mikroskopa v profesionalnih aplikacijah.

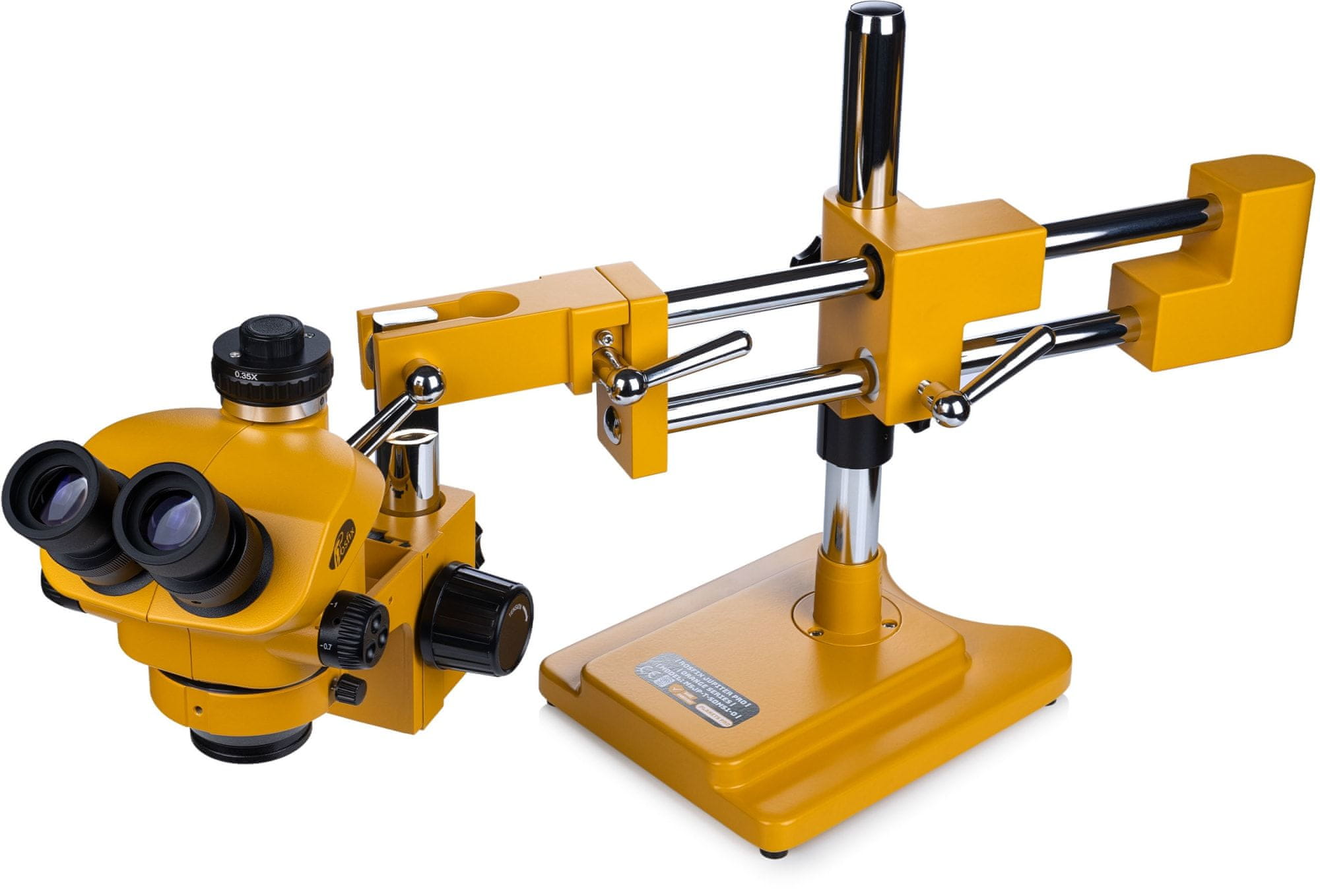

✅ Profesionalna dvigala z dvojnim rokom

V modelu Rosfix Jupiter Pro je uporabljen masiven, stabilen križni nosilec (stranski ročaj), ki zagotavlja veliko svobodo dela v osi X/Y.

Tako je mogoče:

✔️ udobno premikanje celotne mikroskopske glave nad velikimi ploščami PCB, servisnimi ploščami ali velikimi elementi,

✔️ natančno nastavitev položaja brez premikanja predmeta, ki se pregleduje,

✔️ stabilno in varno delo tudi pri najbolj natančnih spajkalnih in servisnih operacijah.

Žerjav je nepogrešljiva rešitev za servise elektronike, SMT laboratorije in precizno proizvodnjo, kjer inšpekcija zajema velike površine in zahteva tekoče manevriranje mikroskopa med delom.

✅ Serija Planets PRO — model Rosfix Jupiter Pro MSJP-T-SDMS1

Trinokularni mikroskop Rosfix Jupiter Pro MSJP-T-SDMS1 spada v profesionalno linijo Planets PRO, ki združuje vrhunsko optiko, natančno mehaniko in napredno ergonomijo. Zasnovan je za najbolj zahtevne uporabnike v servisih elektronike, industrijskih laboratorijih, zlatarskih delavnicah in oddelkih za nadzor kakovosti.

✳️ Značilnosti modela Rosfix Jupiter Pro MSJP-T-SDMS1 iz serije Planets PRO:

✔️ Napredna optika Greenough

Visokokakovostne steklene leče z antirefleksnimi premazom zagotavljajo odlično ostrino, visok kontrast in naravno barvno reprodukcijo v celotnem območju povečave. Tudi pri dolgotrajnem delu ostane slika ostra, jasna in podrobna.

✔️ Stabilna in trpežna konstrukcija

Model Jupiter Pro je opremljen z razširjenim stranskim mostom (križnim rokom), ki omogoča gladko premikanje mikroskopske glave v vodoravni smeri nad velikimi tiskanimi vezji, elektronskimi ploščami ali drugimi servisnimi objekti. To omogoča udobno preučevanje velikih površin brez premikanja predmeta pod mikroskopom.

✔️ Profesionalni sistem zuma 0,7× – 5× (zum 1:7,1)
