shumee 2-kanalna razširitvena plošča s triakom za Raspberry Pi
shumee 2-kanalna razširitvena plošča s triakom za Raspberry Pi
Partnerska prodaja

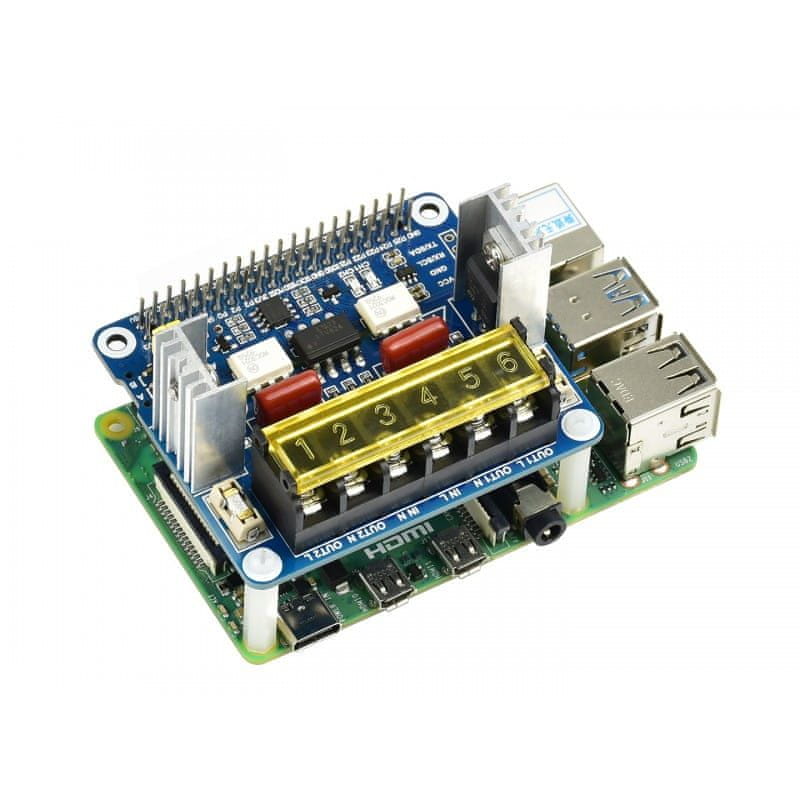

2-kanalna razširitvena plošča s triakom za Raspberry Pi
Celoten opis
28,29 €
Način in ceno dostave določi
Extrastore Sp. z o.o.
28,29 €
Brezplačna dostava
18.12.2025
predviden osebni prevzem
od 0 €
18.12.2025 -
19.12.2025
predvidena dostava na dom
od 0 €
Predstavitev
Dvokanalna razširitvena plošča s triaki za Raspberry Pi, integriran MCU, krmiljenje ukazov, komunikacija UART/I2C
Prednosti uporabe namesto relejev
Visoka učinkovitost, brez mehanskega hrupa ali obrabe kontaktov, hiter odziv, nastavljiv izhod
Zasnovano posebej za serijo Raspberry Pi
Standardni 40-pinski GPIO priključek Raspberry Pi, prilagojen za tiskano vezje serije Raspberry Pi
OSNOVNE FUNKCIJE:
- Gonilnik STM32F0 MCU, zahteva Raspberry Pi, zahteva minimalne vire, komunikacija UART/I2C
- RC dušilno vezje, ščiti triak pred nihanji moči
- Izhodna moč do 4400 W, opremljen s hladilnikom za odvajanje toplote
- Izolacija optospojnikov, ki preprečuje motnje iz visokonapetostnega vezja
- Indikator, ki predstavlja delovno stanje triaka
- Dodaten vmesnik UART in I2C za delo z drugimi krmilniki
- Hitrost prenosa podatkov: do 921,6 kbps za UART, do 1024 kbps za I2C
- Vključuje vzorčne programske izvorne kode (primeri v C in Pythonu)
Vgrajen STM32F0 MCU
Modul, zgrajen na osnovi STM32F030 MCU, podpira neposredno krmiljenje ukazov, enostaven za programiranje, zahteva minimalne vire Raspberry Pi
Zagotavlja visoke hitrosti prenosa podatkov
Do 921,6 kbps za UART, do 1024 kbps za I2C
Visoka izhodna obremenitev
Izhodna moč do 4400 W
Izolacija optospojnikov zagotavlja varnost!
Optoizolacija preprečuje motnje iz visokonapetostnega tokokroga
Upravljanje gospodinjskih aparatov
Na primeru krmiljenja gospodinjskih aparatov 230 VAC
Možne uporabe:
Kaj bomo našli na modulu?
- Visokozmogljivi triaci BTA24–600
- Optosklopnik MOC3021S, gonilnik triaka
- Optosklopnik LTV-824S
- RC dušilno vezje
- OP ojačevalnik LM358DR
- Glavni krmilnik STM32F030F4P6
- Napajalni čip RT9193–33PB
- Indikatorji stanja triaka.
- 20-amperska varovalka
- Standardni 40-pinski GPIO priključek Raspberry Pi
- Krmilni vmesnik MCU za uporabo z drugimi krmilniki, kot je Arduino
- Vhod AC
- Izhod AC
- Izbira podatkovnega vodila Raspberry Pi
A: uporabite vodilo I2C Raspberry Pi
B: uporabite vodilo UART Raspberry Pi - Izbira načina
A: Način I2C
B: Način UART
Specifikacije:
| IZMENIČNA NAPETOST | 100~600V | HITROST PRENOSA PODATKOV UART | 1,2~921,6 kbps |
|---|---|---|---|
| IZMENIČNI TOK | 0 ~ 20 A. | HITROST PRENOSA PODATKOV I2C | 1024 kbps |
| KRMILNIK | STM32F030 | NAPETOST LOGIČNEGA NIVOJA | 3,3 V / 5 V |
| KOMUNIKACIJSKO VODILO | I2C / UART | DIMENZIJE | 65 × 56,5 (mm) |
Definicija razporeditve pinov
Dimenzije:
Wiki: 2-CH_TRIAC_HAT
