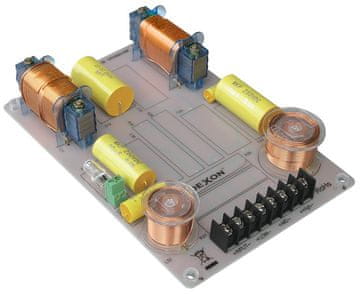

350 W, 8 Ω, 3 pasovi, delitvene frekvence 700 in 4.500 Hz, nagibi 12/18 dB, prosti položaji za kompenzacijo impedance in dušenje. Primerno za: profesionalne in hifi zvočnike Kat. Št.: 12 929

V letu 2018 so naša stikala praznovala uglednih 20 let. Zato smo se odločili inovirati univerzalna stikala 2WP 3.0–400 in 3WP 0.7 / 4.5–350.

Stikala so zdaj bolj zapletena z več položaji za dopolnitev komponent za natančnejšo nastavitev stikala. Tudi zdaj je na tiskanem vezju vse skupaj s terminalom, zaščitno kompresijsko žarnico za višinsko vejo in distančniki za mehansko vgradnjo stikala. Diskretne komponente, s katerimi vgrajujemo stikala, se odlikujejo po ozki toleranci in toplotni stabilnosti vrednosti, tuljave imajo temeljno obremenjeno navitje in kondenzatorji tuljav imajo nizek faktor izgube.

V električnih povezavah se skrivajo filtri, zasnovani glede na nadomestni električni diagram zvočnikov, ki ne upošteva le induktivnosti in realnega upora tuljave zvočnika. Poleg tega povezava pušča možnost dušenja visokotonca (prosti položaji za uporovni delilnik) in možnost kompenzacije impedance vseh zvočnikov.

 – trismerni pasivni zvočnik crossover
 – nosilnost 350 W rms
 – nazivna impedanca 8/8/8 Ohm
 – nižja frekvenca križanja 700 Hz
 – zgornja mejna frekvenca 4 500 Hz
 – zgornji naklon bas pasu 12 dB / okt.
 – spodnji naklon srednjega pasu 12 dB / okt.
 – zgornji naklon srednjega pasu 12 dB / okt.
 – spodnji naklon višinskega pasu 18 dB / okt.
 – osrednji pas ima obrnjeno polarnost za bolj uravnotežen celoten frekvenčni odziv zvočnika
 – prosti položaji za kompenzacijo impedance subwooferja s strani člana RC
 – prosti položaji za kompenzacijo impedance srednjetonskih zvočnikov s strani člana RC
 – prosti položaji za kompenzacijo impedance visokotonca s strani člana RC
 – Kompresijska zaščita visokotonca s 12 V / 20 W halogensko žarnico
 – žarnica je nameščena v priključnem bloku, zato jo je enostavno zamenjati
 – prosti položaji za dušenje visokotonca z upornim delilnikom
 – 2 tuljavi izdelani na jedru Fe I iz kakovostne pločevine magnetno usmerjenega jekla in žice 1,5 mm2 CuL
 – preostale tuljave so izdelane na zračnem jedru z žico 0,8 ali 1 mm2
 – okvirji tuljav uporabljajo toplotno odporno plastiko
 – vse tuljave imajo natančno nameščeno navitje
 – položaj tuljav je izbran tako, da se čim bolj zmanjša vpliv sosednjega elektromagnetnega polja
 – prelomna napetost kondenzatorjev tuljave 250 V DC / 150 V AC
 – kakovostni tuljavni kondenzatorji – zelo nizek faktor izgube tg delta <0,01 / 1 kHz
 – toleranca kapacitete kondenzatorja 5%
 – vse komponente so zalepljene
 – enoslojno tiskano vezje th. 2 mm
 – tisk plošč z oznako položaja in oštevilčenjem delov
 – maska brez spajkanja
 – Masivni vijačni priključek za povezavo zvočnikov in vhoda za zvočnike
 – stisnjeni distančniki za montažo stikala
 – maksimalna delovna temperatura +50 °C
 – mere 150 × 49 × 220 mm
 – teža 0,89 kg
