Predstavitev

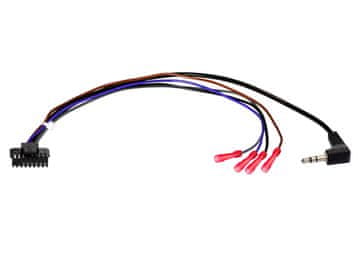

Radijski kabel serije 42× – večjedrni, različne glavne enote
Radijski kabel serije 42× omogoča priključitev vmesnika za daljinsko upravljanje na volanu (SWC) v vozilih z različnimi glavnimi enotami (HU).
ℹ Splošne opombe
-
Proizvajalci glavnih enot uporabljajo različne različice priključkov SWC.
-
Možni načini krmiljenja:
-
enožični
-
dvojnižični
-
večjedrni
-
z uporabo vtičnice
-
-
Preverite različico povezave v navodilih proizvajalca HU.
-
Vse povezave in nastavitve DIP stikal morajo biti opravljene pred priključitvijo vmesnika na vozilo.
-
Funkcijo SWC je treba programirati v meniju HU v skladu z navodili proizvajalca.
-
Pred končno namestitvijo je treba preveriti pravilno delovanje sistema.
? Tehnične informacije
-
Priključek: 16-pinski → 3,5 mm Jack / SWC večžični priključek
-
Radijski kabel: specifičen za analogni in CAN-Bus 42×(xx)-xxx
Barve kablov (analogni SWC)
| Barva | Funkcija |
|---|---|
| Črna | GND |
| Modra | Ključ 1 / Stikalo 1 |
| Siva | Tipka 2 / tipka SWC 2 |
| Rjava | IR vhod / analogni tipka SWC |
IR: 3,5 mm priključek
⚙ Nastavitve DIP stikal: v skladu z navodili za uporabo vmesnika.
❗ Opomba: Naprava za nadgradnjo Atoto ni podprta.
? Primeri uporabe – Različice povezav
| Proizvajalec HU | Različica konektorja / povezave |
|---|---|
| Alpine | Priključek 3,5 mm |
| Blaupunkt 2010 | Priključek 3,5 mm* |
| Blaupunkt (drugo) | Priključek Tipka 1 / Tipka 2 / GND |
| China Hu | Tipka 1 / Tipka 2 / GND |
| Clarion ESX | Priključek Key1 / Key2 |
| Grundig | Enožični priključek |
| JVC | 3,5 mm vtičnica* |
| JVC (drugo) | Enožični konektor |
| Kenwood | Enožični konektor |
| Kenwood 2017 | 3,5 mm vtičnica* |
| Kenwood 2020 | Priključek Key1 / Key2 / GND* |
| Philips | Enožični konektor |
| Pioneer | 3,5 mm vtičnica |
| Snooper | Konektor Key1 / Key2 |
| Sony | 3,5 mm vtičnica |
| XZent | Enožični priključek |
| Zenec | XZent Priključek Key1 / Key2 / GND |
* Nastavitve DIP stikal se razlikujejo glede na model HU.
⚙ Posebne nastavitve DIP
-
Blaupunkt 2010 → 3,5 mm vtičnica → Key1 / Key2 (Razširjeno)
-
JVC → 3,5 mm vtičnica → Tipka 1 / Tipka 2 (razširjeno)
-
Kenwood 2017 → 3,5 mm vtičnica → Tipka 1 / Tipka 2 (razširjeno)
-
Kenwood 2020 → Priključek Tipka 1 / Tipka 2 / GND → Tipka 1 / Tipka 2 (razširjeno)
-
XZent → Enožični konektor → Zenec IR
