Mercedesov adapter za volan

Mercedesov adapter za volan vam omogoča, da ohranite vse funkcije upravljanja volana pri zamenjavi tovarniške krmilne enote (HU) z novo, naknadno vgrajeno multimedijsko enoto.
Zagotavlja integracijo vodila CAN in podporo za sisteme proizvajalca originalne opreme, vključno z Audio 20, Audio 50 APS Comand NTG2 / NTG2.5, navigacijo in ojačevalnimi sistemi MOST25.

Ključne lastnosti

• Ohrani originalne funkcije upravljanja volana.

• Podpora za vodilo CAN (40-pinski priključek Quadlock Mercedes).

• Združljivo s široko paleto vozil Mercedes.

• Podpira sisteme MOST25 z aktivnim RCA adapterjem.

• Diagnostična LED:

  • ? Utripa – Iskanje vodila CAN

  • ? Sveti neprekinjeno – vodilo CAN aktivno

  • ? — +12V tok vžiga aktiven

Podprti signali

• Roza — +12V priključek za vžig 15 (največ 1,5 A)

• Oranžna — +12V priključek za osvetlitev 58 (0,1 A maks.)

• Bela — signal za vzvratno vožnjo +12 V (maks. 1,5 A)

• Rumena/zelena ali rumena/rdeča — signal impulza hitrosti

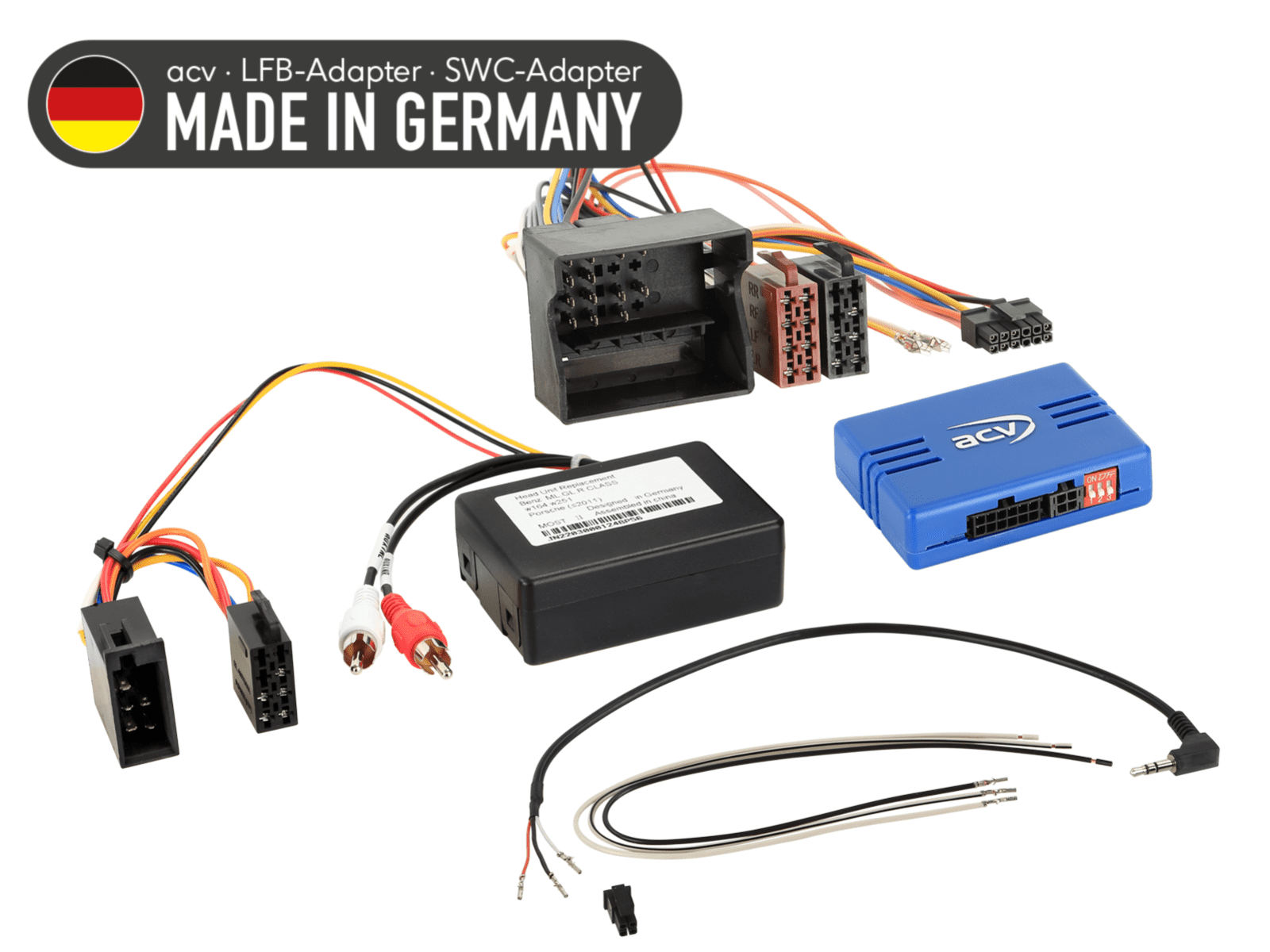

Ključni priključki

• 40-pinski priključek Mercedes Quadlock

• 3,5 mm vtičnica / ISO moški/ženski priključek

• MOST25 RCA → položaj: 13–1190–52–1

• Kabelski snop SWC → Položaj: 42cx401 / 42cx402

Združljivost – vozila Mercedes

Podprti modeli vključujejo:

• Razred A (C169/W169): 2004–2012

• Razred B (T245): 2005–2011

• Razred C (CL203/S203/W203): 2004–2007

• CLK (W209): 2005–2010

• Razred GL (X164): 2006–2012

• Razred M (W164): 2005–2011

• ML (W164): 2005–2011

• Razred R (W251): 2005–2010

• Razred SL (R230): 2006–2011

Podprti sistemi HU

• Avdio 20 OEM HU

• Avdio 50 APS Comand NTG2 / NTG2.5 OEM satelitska navigacija

• OEM sistemi brez Audio 10 in Comand

• Ojačevalni sistemi MOST25

⚠ V vozilih s sistemoma Comand 2.0/2.5 nastavitve časa niso podprte.
⚠ Ni združljivo s sistemi SL (R230) NTG 2.0.

Namestitev – osnovni koraki

1. Preverite delovanje in nastavitve tovarniške enote HU.

2. Odklopite HU iz napajanja.

3. Preverite pravilnost vmesniških povezav.

4. Priključite priključni kabel HU v skladu z navodili proizvajalca.

5. Priključite preostale konektorje.

6. Na koncu priključite glavni konektor.

7. Konfigurirajte vmesnik in HU v skladu z navodili.

8. Preizkusite delovanje krmilnih elementov na volanu in delovanje vozila.

Opozorila in opombe

• Namestitev mora opraviti usposobljen monter.

• Nepravilna povezava lahko poškoduje vmesnik ali vozilo.

• Spremembe namestitve izvajate na lastno odgovornost in lahko razveljavijo garancijo.
