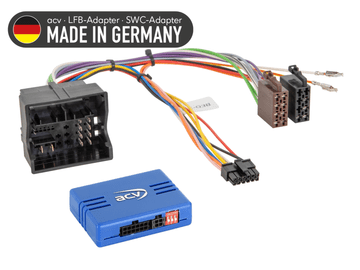

ACV Adapter za volan za različna vozila Audi/MAN/Seat/Škoda/VW 52Pin Quadlock

Adapter za volan – Audi / Seat / Skoda / VW

Adapter vam omogoča, da ohranite originalne funkcije upravljanja na volanu pri zamenjavi tovarniškega radia z naknadno vgrajeno glavno enoto (HU). Zahvaljujoč temu je integracija s sistemom CAN vodila mogoča brez izgube funkcionalnosti.

Ključne lastnosti:

• Ohranjena je polna funkcionalnost krmilnih elementov na volanu.

• Združljivost s sistemi MIB, MIB-PQ, OEM z ojačevalnikom in brez njega.

• Podpora za sisteme E-Call (z ohranitvijo funkcij v vozilih MAN / Seat / Skoda / VW).

• Podpira OEM adapter kamere za vzvratno vožnjo v vozilih MIB-PQ.

• LED diagnostika: utripa modro – iskanje vodila CAN; sveti modro – vodilo CAN aktivno; rdeča – aktiven +12V vžigalni tok.

Podprta vozila

Adapter je primeren za široko paleto modelov Audi, Seat, Skoda, VW in MAN TGE. Primeri vozil:

Audi: A1 (2010–2018), A3 (2013–2020), Q3 (2011–2018)
Seat: Alhambra, Arona, Ateca, Ibiza, Leon, Mii, Toledo (različna leta 2015–2021)
Škoda: Citigo, Fabia, Karoq, Kodiaq, Octavia, Rapid, Superb, Yeti (2014–2021)
VW: Amarok, Arteon, Beetle, Caddy, Crafter, Golf VII, Passat B8, Polo, Scirocco, Sharan, T6, T-Roc, Taigo, Tiguan II, Touran, UP!, e-UP! (različna leta 2014–2024)
MAN: TGE (2017–2024)

(Opomba: Za celoten seznam podprtih modelov in letnikov glejte dokumentacijo proizvajalca.)

Signali in priključki:

• Roza žica: +12V priključek za vžig (15), maks. 1,5 A.

• Oranžna žica: +12V priključek za osvetlitev (58), maks. 0,1 A.

• Signal za vzvratno prestavo (samo pri delujočem motorju).

• Priključki, združljivi s sistemi različnih proizvajalcev: Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec.

Navodila za namestitev:

Predmontaža preverjanje:

1. Primerjajte priključke adapterja s priključki v vozilu.

2. Preverite, ali je v vozilu nameščena ena od podprtih glavnih enot HU.

3. Preverite funkcionalnost in nastavitve vozila.

Priključitev:

1. Odklopite originalno HU iz napajanja.

2. Preverite konfiguracijo in nastavitve vmesnika brez napajanja.

3. Priključite priključni kabel HU v skladu z navodili nove HU.

4. Priključite preostale adapterske žice.

5. Glavni konektor priključite nazadnje.

6. Konfigurirajte vmesnik in namestite programsko opremo HU.

7. Preizkusite krmilne elemente na volanu, kamero za vzvratni pogled in druge funkcije vozila.

Spremembe konfiguracije:

• Zahteva delovanje brez napetosti in ponovno priključitev v zgornjem vrstnem redu.

Opozorila in priporočila:

• Namestitev mora izvesti usposobljen monter.

• Nepravilna namestitev ali spremembe lahko razveljavijo garancijo.

• Priključitve in spremembe se izvajajo na lastno odgovornost uporabnika.

• Pred namestitvijo natančno preverite združljivost adapterja z vozilom in modelom HU.
