ACV Adapter za volan Volvo XC90(C) 07/2002-07/2014 Amp Multilead

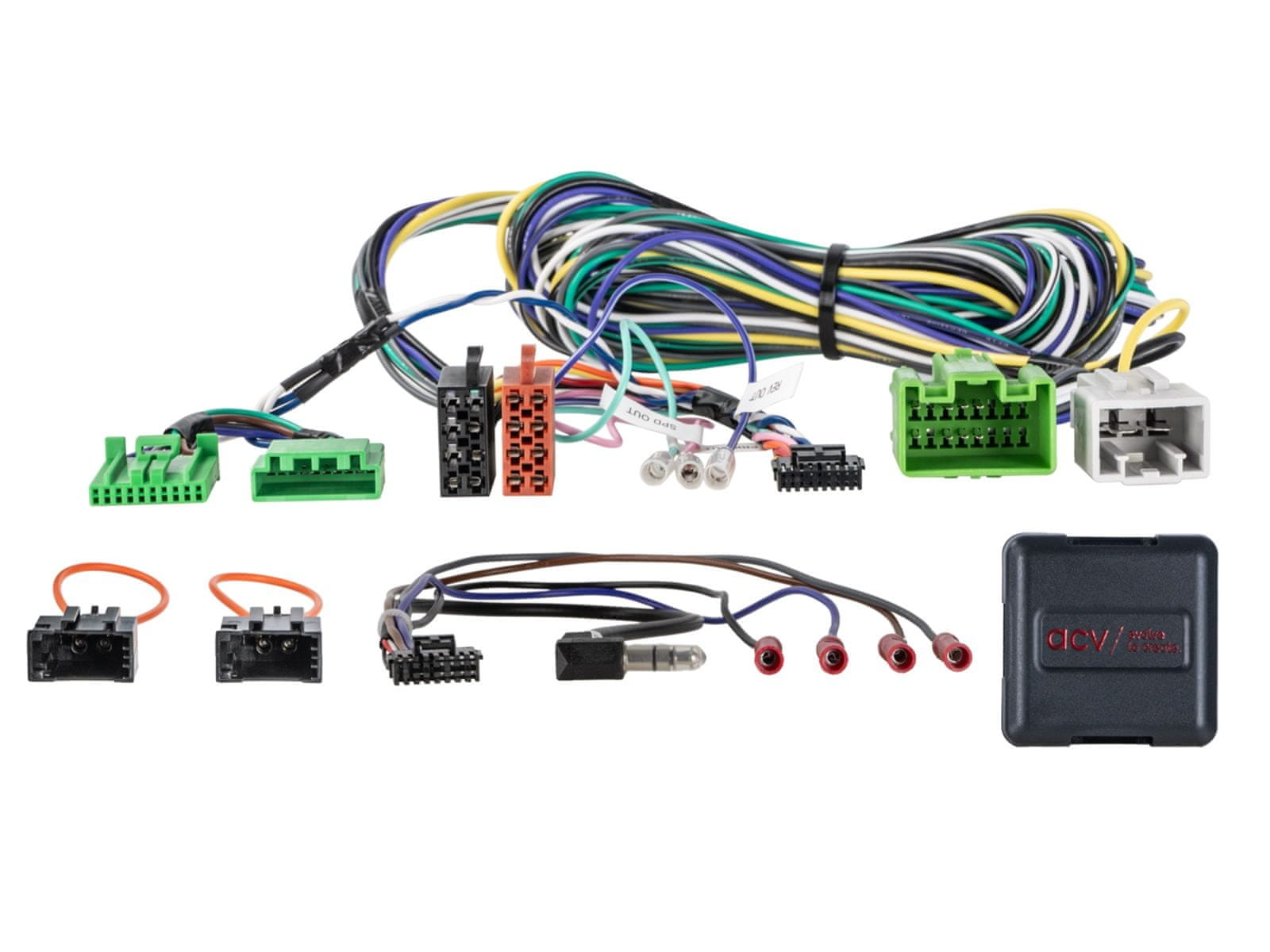

Volvo adapter za volan

Adapter vam omogoča, da ohranite originalne funkcije upravljanja na volanu, ko tovarniški radio zamenjate z naknadno vgrajeno glavno enoto (HU).

Obseg funkcij je odvisen od opreme vozila, različice programske opreme in modela HU – nekatere funkcije so lahko izpuščene ali nadomeščene z drugimi.

---

Pred namestitvijo

• Primerjajte priključke kabelskega snopa, prikazane na, s priključki v vašem vozilu.

• Prepričajte se, da se vizualno in tehnično ujemata.

• Preverite, ali je bila katera od navedenih originalnih glavnih enot tovarniško nameščena.

• Pred končno namestitvijo preverite delovanje vozila, nastavitve in funkcionalnost SWC.

---

Tehnične informacije

• Vodilo CAN: Obvod ojačevalnika OEM

• ISO priključek: OEM SWC → 3,5 mm vtičnica / zunanji kabel

• Žični priključek: OEM zaslon → T-priključek kabelskega snopa

• OEM ojačevalnik: Optična zanka (f)

• Podpora za zvočnike:

  • Spredaj/Zadaj – Podprto

  • Srednji – Ni podprto

  • Nizkotonec – Ni podprt

Opomba:
Vozila z originalnim sprejemnikom Silverbox v prtljažniku potrebujejo novo anteno:

• AM/FM DIN(m) 12V antena za vetrobransko steklo z zunanjim napajanjem → Izdelek: 151000–04

• AM/FM Fakra Z(f) 12V antena za vetrobransko steklo z zunanjim napajanjem → Artikel: 151000–18

• AM/FM antena za vetrobransko steklo DIN(m) 12V z zunanjim napajanjem → artikel: 152000–38

Nastavitve DIP stikal: v skladu z navodili proizvajalca naprave za naknadno vgradnjo.

---

Uporaba v vozilu

• Volvo XC90 © 07/2002 – 09/2004

• Volvo XC90 © 09/2004 – 05/2006

• Volvo XC90 © 05/2006 – 09/2011

---

Razpoložljivi signali

Ponovno uvožena vozila ali vozila z drugačno programsko opremo imajo lahko nezdružljive funkcije:

• OEM SWC

• Vzvratna kamera

---

Barve in signali žic

• Rdeča: +12V vžig, priključek 15

• Oranžna: +12V priključek za osvetlitev 58

• Vijolična/Bela: +12V signal za vzvratno prestavo

• Roza: Signal impulza hitrosti

• Zelena: Ozemljitev parkirne zavore signal

Izhodna obremenitev: maks. 250 mA
Potreben tok nad 250 mA:

1. Upor tuljave releja min. 75 Ω

2. Upornost tuljave releja min. 150 Ω

---

Navodila za namestitev

Preverjanje:

1. Preverite vse operativne funkcije in nastavitve originalne HU vozila.

2. Odklopite originalno HU iz napajalnika.

3. Preverite vse vmesniške povezave glede odsotnosti napetosti.

Povezava in zaporedje:

1. Preverite nastavitve in konfiguracijo strojne opreme vmesnika brez napetosti.

2. Preverite konfiguracija kabla HU brez napetosti.

3. Kabel HU priključite v skladu z uporabniškim priročnikom nadgrajene HU.

4. Preostale žice priključite v skladu z navodili.

5. Celotno instalacijo priključite na vozilo, glavni konektor priključite nazadnje.

6. Konfigurirajte programsko opremo vmesnika v skladu z navodilih proizvajalca.

7. Konfigurirajte naknadno vgrajeno HU v skladu z uporabniškim priročnikom naprave (daljinski upravljalnik na volanu, kamera, komplet za prostoročno telefoniranje, antena, fantomsko napajanje itd.).

8. Preizkusite delovanje daljinskega upravljalnika na volanu in vozila.

---

Spremembe konfiguracije

• Izvajajte samo brez napetosti.

• Po opravljenih spremembah ponovite korake 5–8.

---

V primeru težav

1. Znova namestite originalno enoto OEM.

2. Zaženite OEM HU.

3. Onemogočite vodilo CAN.

4. Preverite konfiguracijo strojne opreme vmesnika.

5. Ponovno priključite v skladu z navodili.

---

Opozorila

• Spremembe lahko izvajajo samo usposobljeni monterji.

• Preverite skladnost z garancijskimi pogoji proizvajalca.

• Spremembe izvajate na lastno odgovornost.

• Nepooblaščene spremembe lahko razveljavijo vašo garancijo.
