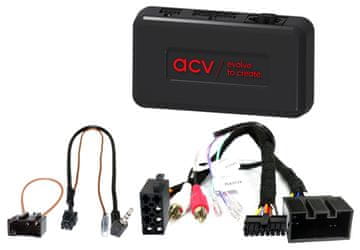

Adapter za daljinsko upravljanje na volanu Land Rover

Adapter vam omogoča, da ohranite originalne funkcije upravljanja na volanu, ko tovarniški radio zamenjate z nadomestno enoto. To vam omogoča, da še vedno upravljate radio, glasnost in druge funkcije neposredno z volana – odvisno od združljivosti vaše naprave.

Značilnosti izdelka:

• Priključek CAN vodila: 20-pinski

• Priključek OEM SWC → 3,5 mm vtičnica / prosti kabli

• Podpora za ojačevalni avdio sistem, most (optična vlakna) – priključek za mostično zanko → OEM zaslon

• RCA avdio izhodi (rdeča/bela) – sprednji predojačevalnik

• Nastavitve DIP stikal v skladu z navodili proizvajalca nadomestnega HU

• Funkcija fader ni podprta v izboljšanih sistemih OEM

• Podprta vozila: Land Rover Range Rover III (L322/Vogue) 09.2009–12.2012

• Vozila z originalnim zaslonom na dotik Alpine in večino sistemov

Opomba: Nastavitve vozila (npr. datum/ura) niso podprte. Ponovno uvoženi avtomobili ali različice z drugačno programsko opremo so lahko delno nezdružljivi.

Razpoložljivi izhodni signali:

• Rdeča: +12V priključek za vžig (15)

• Oranžna: +12V priključek za razsvetljavo (58)

• vijolična/bela: signal za vzvratno prestavo +12V

• roza: signal hitrosti (VSS)

• zelena: ozemljitev signala parkirne zavore

Največja izhodna obremenitev: 250 mA

• Upor tuljave releja: min. 75 Ω / 150 Ω

Navodila za namestitev:

Preverjanje:

1. Preverite vse funkcije originalnega radia in nastavitev vozila.

2. Odklopite napajanje tovarniške HU.

3. Preverite vse povezave adapterjev.

Povezava:

1. Konfigurirajte vmesnik in kable, ko je napajanje izklopljeno.

2. Priključite kabel za nadomestni radijski sprejemnik v skladu z navodili proizvajalca.

3. Preostale žice priključite v skladu z navodili naprave.

4. Na koncu priključite glavni konektor in napajalni kabel.

5. Konfigurirajte programsko opremo vmesnika in nastavitve HU.

6. Preizkusite upravljanje na volanu in vse funkcije vozila.

Spremembe in diagnostika:

• Konfiguracijo vedno izvajajte pri odklopljenem napajalniku.

• V primeru težav obnovite originalno enoto (OEM) in preverite pravilno konfiguracijo vmesnika in vodila CAN.

• Dodatne spremembe kabelskega snopa lahko razveljavijo garancijo in jih sme izvajati le strokovnjak namestitveni program.
