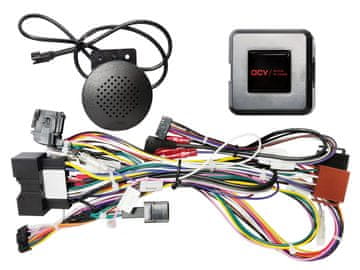

ACV Adapter za volan Ford Fiesta 06/2010-09/2012 24-pinski/večžilni zaslon

Fordov adapter za volan – 24-pinski CAN priključek

Adapter vam omogoča, da ohranite originalne funkcije upravljanja na volanu (SWC) pri zamenjavi tovarniškega radia z novo glavno enoto HU. Funkcionalnost je odvisna od opreme vozila, različice programske opreme in modela HU – nekateri gumbi morda ne bodo delovali ali pa bodo delovali drugače.

Pred namestitvijo:

• Primerjajte adapterje, prikazane na slikah, s tistimi v vašem avtomobilu.

• Preverite, ali je tovarniško nameščen podprt OEM HU (Visteon).

• Test Delovanje SWC in nastavitve vozila.

Tehnične specifikacije

• Vrsta priključka: Analogni, 24-pinski

• OEM SWC: 3,5 mm vtičnica / zunanji kabel

• Priključek za monitor AMP: originalni priključek za monitor → vmesnik

• Podprte projekcijske enote: vozila z originalno projekcijsko enoto Visteon, vozila z gumbom OK na volanu in rdečim originalnim zaslonom

• Opombe: Vozila samo s tipko M in brez Gumb V redu ni združljiv; Nastavitve datuma pri vozilih z majhnim zaslonom in dvema gumboma za nastavitev na desni strani niso podprte.

• Nastavitve DIP stikal: glejte navodila proizvajalca naprave za naknadno vgradnjo.

Združljiv model in letnik Ford.

• Ford Fiesta (JA8): 06/2010 – 09/2012

Razpoložljivi signali

• Rdeča: +12V priključek za vžig 15

• Oranžna: +12V priključek za osvetlitev 58

• vijolično-bela: signal vzvratne prestave +12 V

• roza: signal impulza hitrosti

• zelena: signal parkirne zavore GND

Izhodna obremenitev: maks. 250 mA
Potreben tok nad 250 mA:

1. min. tuljava 75 Ω

2. Odklopite originalno enoto (OEM) iz napajanja

Sestavljanje po korakih

1. Preverite delovanje in nastavitve originalne enote (OEM).

2. Odklopite OEM HU iz napajanja.

3. Preverite vse povezave izklopljenega vmesnika.

4. Preverite nastavitve in konfiguracijo strojne opreme izklopljenega vmesnika.

5. Preverite konfiguracijo priključnega kabla izklopljene HU.

6. Priključite priključni kabel HU v skladu z navodili uporabnika priročnik za nadgrajeno HU.

7. Vse ostale žice priključite v skladu z uporabniškim priročnikom.

8. Celotno instalacijo priključite na vozilo, glavni priključek pa naj bo zadnji.

9. Konfigurirajte programsko opremo vmesnika v skladu z navodili proizvajalca.

10. Konfigurirajte naknadno vgradnjo HU v skladu z uporabniškim priročnikom (SWC/kamera/prostoročni sistem/antene/fantomsko napajanje).

11. Preizkusite delovanje SWC-ja in vozila.

⚠️ Namestitev naj opravi usposobljen monter – nepravilna povezava lahko razveljavi garancijo ali poškoduje vozilo.
