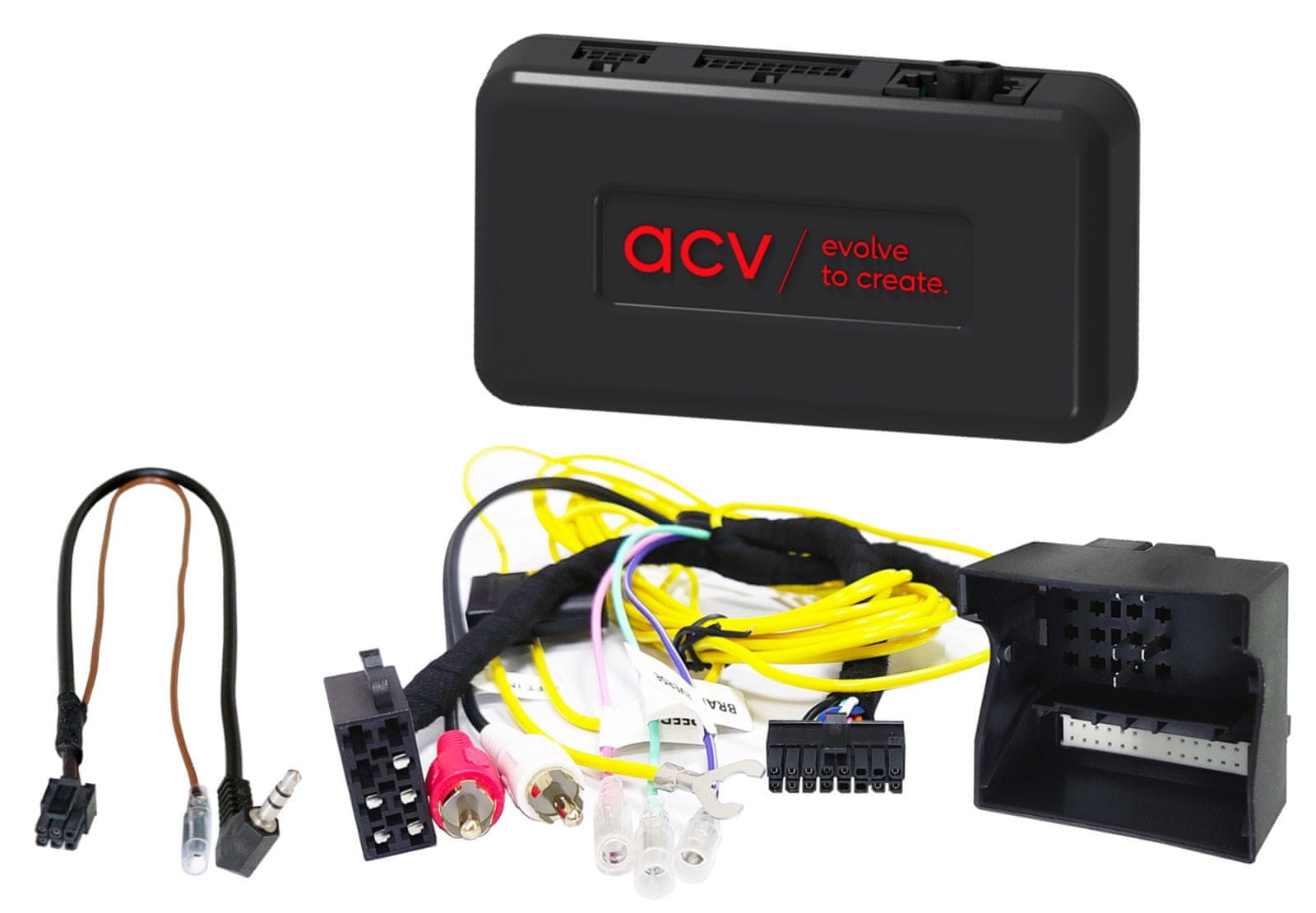

ACV Adapter za volan BMW serije 1/3/5/X5/X6 Quadlock Multilead za ojačevalnik Most Amp

Adapter za volan BMW – Ohranitev funkcij volanskega obroča pri nadgradnji radia

Adapter vam omogoča, da ohranite originalne funkcije volanskega obroča (SWC) pri zamenjavi tovarniške glavne enote (HU) z naknadno vgrajeno različico. Izdelek je zasnovan za vozila BMW z vodilom CAN in večino ojačevalnih sistemov.

Ključne lastnosti:

• Ohrani originalne funkcije SWC po zamenjavi radia.

• Popolnoma združljiv z izbranimi modeli BMW s programsko opremo Business Professional OEM HU in večino sistemov.

• Enostavna namestitev z navodili po korakih.

• Profesionalna tehnična podpora proizvajalca.

Priključki in signali:

• Priključek CAN vodila: 40-pinski Quadlock BMW

• Priključek SWC: OEM SWC → 3,5 mm Jack / Fly Žica

• Priključek z varovalko akumulatorja: +12 V, priključek 30

• Razpoložljivi signali:

  • Rdeča: +12V priključek za vžig (15)

  • Oranžna: +12V priključek za osvetlitev (58)

  • Vijolično-bela: +12V signal za vzvratno prestavo

  • Roza: signal impulza hitrosti

  • Zelena: Signal parkirne zavore (GND)

• Izhodna obremenitev: maks. 250 mA

• Za potrebo po toku nad 250 mA:

  1. upor tuljave releja min. 75 Ω

  2. upornost tuljave releja min. 150 Ω

Združljiva vozila BMW:

• Serija 1 (E81/E82/E87/E88): 03/2004 – 10/2013

• Serija 3 (E90/E91/E92/E93): 03/2005 – 10/2013

• Serija 5 (E60/E61): 07/2003 – 07/2010

• BMW X5 (E70):03/2007 – 09/2013

• BMW X6 (E71/E72): 05/2008 – 06/2014

Pomembne opombe:

• V vozilih z ojačanim sistemom OEM naknadna vgradnja HU ni podprta.

• PDC in zvočni opozorilni signali niso podprti (*velja za nekatere modele).

• Pred namestitvijo primerjajte priključke adapterja s tistimi v vozilu in se prepričajte, da so vizualno in tehnično združljivi.

• Pred končno namestitvijo je nujno preveriti delovanje sistema SWC in nastavitve vozila.

Navodila za namestitev:

1. Preverite delovanje in nastavitve originalne nadzorne enote (HU).

2. Odklopite HU iz napajanja.

3. Preverite pravilnost vmesniških povezav v izklopljenem stanju.

4. Priključite priključni kabel HU v skladu z navodili za posodobljeno nadzorno ploščo.

5. Preostale žice priključite v skladu z navodili.

6. Glavni konektor priključite nazadnje.

7. Konfigurirajte programsko opremo adapterja v skladu z navodili proizvajalca.

8. Preizkusite delovanje SWC in drugih funkcij vozila.

Opozorila:

• Namestitev mora izvesti usposobljen monter.

• Spremembe ožičenja in konfiguracije adapterja lahko razveljavijo garancijo izdelka.

• Vse spremembe so narejene na lastno odgovornost uporabnika.
