SHX-6.3C dB - 3-drożny zestaw głośników

Excursion SHX-6.3C dB – 3-drożny zestaw głośników z 4 wooferami 165 mm

Excursion SHX-6.3C dB to samochodowy 3-drożny zestaw głośników odseparowanych z serii SHX Street High Power eXcursion. Komplet został przygotowany dla użytkowników, którzy oczekują mocnego basu, wysokiej skuteczności oraz bardziej rozbudowanej sceny dźwiękowej niż w klasycznych zestawach 2-drożnych.

Wersja dB, czyli double Bass, zawiera aż 4 woofery SHX-6M o średnicy 165 mm, zestaw średnio-wysokotonowy SX-SAT, 6 zwrotnic pasywnych oraz panele montażowe MDF. Taka konfiguracja pozwala uzyskać większą efektywność, mocniejszy fundament basowy i lepsze rozdzielenie pasma w samochodzie.

Double Bass w systemie 3-drożnym

Excursion SHX-6.3C dB łączy zalety zestawu 3-drożnego z dodatkową parą wooferów. Dzięki temu sekcja niskotonowa pracuje z większą powierzchnią membran, a system może zaoferować bardziej dynamiczny, mocniejszy i lepiej odczuwalny bas.

Przy równoległym połączeniu dwóch wooferów w jednym kanale uzyskuje się wypadkową impedancję 1,5 Ohm. Taka konfiguracja pozwala efektywniej wykorzystać wzmacniacz i uzyskać wyższą moc. Zestaw dobrze współpracuje ze wzmacniaczami Excursion stabilnymi do 2 Ohm.

Najważniejsze zalety Excursion SHX-6.3C dB

• samochodowy 3-drożny zestaw głośników odseparowanych,
• seria SHX Street High Power eXcursion,
• wersja dB z czterema wooferami 165 mm,
• zestaw średnio-wysokotonowy SX-SAT,
• głośniki wysokotonowe 25 mm z naturalnego jedwabiu,
• głośniki średniotonowe 70 mm,
• panele montażowe MDF do zabudowy SX-SAT,
• moc RMS 180 W,
• moc maksymalna 400 W,
• wypadkowa impedancja 1,5 Ohm przy połączeniu równoległym,
• skuteczność 95 dB,
• pasmo przenoszenia 40–20 000 Hz,
• 6 zwrotnic pasywnych w zestawie,
• mocny charakter brzmienia z wyraźnym basowym uderzeniem.

Seria SHX – większa dynamika i wyższa wydajność

Zestawy Excursion SHX zostały stworzone jako bardziej zaawansowana alternatywa dla podstawowych systemów głośnikowych. W porównaniu z niższą serią SX oferują dojrzalszy, bardziej dynamiczny charakter brzmienia oraz wyższą wydajność.

Woofery SHX mają impedancję 3 Ohm. Dzięki temu mogą efektywniej wykorzystać moc wzmacniacza. W wersji dB dwie sztuki wooferów można połączyć równolegle w jednym kanale, uzyskując bardzo mocne i dynamiczne granie w zakresie niskich tonów.

Woofery SHX-6M – cztery głośniki 165 mm

W zestawie znajdują się cztery woofery SHX-6M o średnicy 165 mm. Ich membrany wykonano z 2-warstwowego kompozytu papieru, naturalnej wełny i włókna szklanego. Taka konstrukcja jest lekka, sztywna i dobrze tłumiona.

Niższa masa membrany poprawia szybkość reakcji głośnika. Dzięki temu średnie tony są bardziej szczegółowe, a fundament basowy ma lepszy atak. Po okresie docierania zestaw może pokazać jeszcze pełniejszy i bardziej dynamiczny charakter.

Woofery mają nakładkę przeciwpyłkową LXPD w stylu korektora fazy. Poprawia ona rozdzielczość dźwięku pod większym kątem odsłuchu, co jest szczególnie ważne przy nisko zamontowanych głośnikach w drzwiach.

Układ magnetyczny EFF i skuteczne chłodzenie

Woofery SHX-6M wykorzystują układ magnetyczny EFF, czyli Efficient Flux Field. Jest on mocniejszy od standardowych rozwiązań tej klasy i posiada centralny otwór wspierający chłodzenie cewki oraz obniżenie częstotliwości rezonansowej.

Wydłużona szczelina cewki pozwala na większe liniowe wychylenia membrany. Dzięki temu woofery oferują wyższą wydajność, szczególnie w zakresie niskich tonów. Aluminiowe karkasy cewek oraz dodatkowe otwory wentylacyjne poprawiają odporność na intensywną pracę.

SX-SAT – sekcja średnio-wysokotonowa

Za średnie i wysokie tony odpowiada zintegrowany zestaw SX-SAT. Składa się on z głośników średniotonowych 70 mm oraz tweeterów 25 mm. Bliska lokalizacja obu przetworników ułatwia zestrojenie sekcji średnio-wysokotonowej i poprawia spójność sceny.

Głośniki średniotonowe wykorzystują lekkie membrany z dwóch prasowanych warstw cienkiego papieru z powłoką ADC. Dzięki temu dobrze odtwarzają wokale, instrumenty i wyższy zakres średnicy.

Tweetery mają kopułki z naturalnego jedwabiu. Zapewniają czyste, detaliczne i przyjemne wysokie tony. Neodymowy układ magnetyczny oraz chłodzenie ferrofluidem wspierają stabilną pracę głośników wysokotonowych.

Panele MDF do trwałej zabudowy

W komplecie znajdują się panele montażowe z MDF przeznaczone do trwałej zabudowy zestawu SX-SAT. Można je wykorzystać na przykład przy zabudowie w słupkach A samochodu.

Takie rozwiązanie daje większe możliwości ustawienia średnich i wysokich tonów niż klasyczny montaż w fabrycznych miejscach. Pozwala lepiej skierować dźwięk w stronę słuchacza i poprawić scenę stereo.

Zwrotnice pasywne 6 dB/okt.

Excursion SHX-6.3C dB zawiera 6 zwrotnic pasywnych. W komplecie znajdują się 2 zwrotnice SX-2WX dla głośników średniotonowych i wysokotonowych oraz 4 zwrotnice SHX-2WX dla wooferów.

Zwrotnice pracują z nachyleniem 6 dB/okt. Wykorzystują kondensatory audio MKP oraz cewki z grubego miedzianego drutu. Małe wymiary i niska waga ułatwiają montaż w samochodzie.

Zwrotnice są przystosowane do współpracy z opcjonalnymi tłumikami rezystancyjnymi Excursion XLR, które pozwalają obniżyć poziom głośności sekcji średniotonowej lub wysokotonowej.

Dane techniczne zestawu

• Producent: Excursion
• Model: SHX-6.3C dB
• Seria: SHX Street High Power eXcursion
• Typ: samochodowy zestaw głośników odseparowanych
• Konstrukcja: 3-drożna
• Liczba wooferów: 4 sztuki
• Średnica głośników: tweeter 25 mm / midrange 70 mm / woofer 165 mm
• Moc RMS: 180 W
• Moc maksymalna: 400 W
• Impedancja: 1,5 Ohm przy równoległym połączeniu dwóch wooferów w jednym kanale
• Pasmo przenoszenia: 40–20 000 Hz
• Skuteczność: 95 dB / 1W / 1m
• Magnesy wooferów: ferrytowe 12,5 oz
• Głębokość montażu wooferów: 60 mm
• Głębokość montażu zestawu średnio-wysokotonowego: 30 mm
• Gwarancja polskiego importera: 24 miesiące

Budowa tweeterów SX-SAT

• kopułka 25 mm z naturalnego jedwabiu,
• powłoka antyrezonansowa Activ Damping Coating,
• cewka z miedzianego drutu OFC,
• chłodzenie ferrofluidem,
• neodymowy układ magnetyczny,
• przewody OFC ze złączami Plug&Play,
• możliwość zmiany polaryzacji.

Budowa głośników średniotonowych SX-SAT

• średnica 70 mm,
• membrana ADC z dwóch prasowanych warstw cienkiego papieru,
• naturalne i detaliczne brzmienie średnich tonów,
• zawieszenie z podwójnie prasowanej pianki,
• zabezpieczenie zawieszenia przed promieniowaniem UV,
• stalowy kosz z dużymi otworami wentylacyjnymi,
• układ magnetyczny EFF,
• cewka z czystej miedzi na aluminiowym karkasie,
• przewody OFC ze złączami Plug&Play.

Budowa wooferów SHX-6M

• średnica 165 mm,
• 2-warstwowa membrana ADC z papieru, naturalnej wełny i włókna szklanego,
• membrana lżejsza o około 10% względem klasycznej membrany papierowej,
• nakładka przeciwpyłkowa LXPD w stylu korektora fazy,
• zawieszenie z podwójnie prasowanej pianki,
• ochrona zawieszenia przed promieniowaniem UV,
• stalowy kosz z dodatkowymi otworami wentylacyjnymi,
• układ magnetyczny EFF z centralnym otworem,
• wydłużona szczelina cewki,
• cewka 3 Ohm z miedzianego drutu,
• aluminiowy karkas z otworami chłodzącymi,
• gumowa nakładka ochronna magnesu,
• opcjonalne maskownice XGR6, sprzedawane oddzielnie.

Możliwe sposoby podłączenia

W zestawie z czterema wooferami można zastosować dwa warianty połączeń. W pierwszym wariancie para wooferów połączonych równolegle jest zasilana przez wspólny filtr LPF z jednej zwrotnicy SHX-2WX. Druga para pracuje w taki sam sposób.

W drugim wariancie każdy woofer jest zasilany niezależnie przez oddzielny filtr LPF z czterech zwrotnic SHX-2WX. Ta opcja jest bardziej neutralna brzmieniowo, ponieważ impedancja 3 Ohm każdego woofera podłączonego do oddzielnej zwrotnicy nie zmienia punktu podziału filtra LPF.

W obu wariantach zestaw średnio-wysokotonowy SX-SAT powinien być zasilany przez dwie oddzielne zwrotnice SX-2WX.

Ważne informacje montażowe

Zwrotnice są niezbędne do prawidłowej pracy głośników średniotonowych i wysokotonowych. Chronią je przed sygnałem o zbyt niskiej częstotliwości. Podłączenie tych głośników bez zwrotnic może doprowadzić do trwałego uszkodzenia cewek. Takie uszkodzenia nie są objęte gwarancją.

W zależności od miejsca montażu, ukierunkowania głośników i odległości od słuchacza, zmiana polaryzacji głośników średniotonowych lub wysokotonowych może pomóc w lepszym wyrównaniu charakterystyki w okolicy punktu podziału.

Do obniżenia poziomu sygnału głośników średniotonowych lub wysokotonowych można zastosować opcjonalne tłumiki rezystancyjne Excursion XLR od 2 do 10 dB. Przy konfiguracji 1,5 Ohm należy użyć odpowiedniego wzmacniacza.

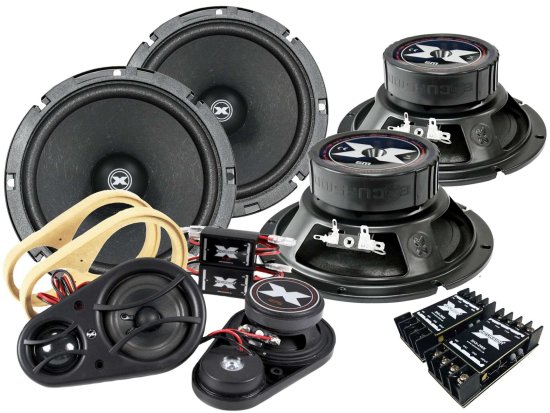

Zawartość zestawu

• 2 zestawy głośników średnio-wysokotonowych SX-SAT,
• 4 głośniki niskotonowe 165 mm SHX-6M,
• 2 zwrotnice pasywne SX-2WX dla głośników średniotonowych i wysokotonowych,
• 4 zwrotnice pasywne SHX-2WX dla głośników niskotonowych,
• 2 panele montażowe MDF do trwałej zabudowy zestawu SX-SAT,
• przewody i wkręty montażowe,
• instrukcja obsługi,
• naklejka z logo Excursion.

Dlaczego warto wybrać Excursion SHX-6.3C dB?

Excursion SHX-6.3C dB to zestaw dla osób, które chcą połączyć zalety systemu 3-drożnego z mocnym basem wersji double Bass. Cztery woofery 165 mm zapewniają wyraźne uderzenie, natomiast sekcja SX-SAT poprawia scenę, wokale i detaliczność wysokich tonów.

To propozycja do mocniejszych instalacji car audio, w których liczy się dynamika, skuteczność, przestrzeń i mocny fundament basowy.
