SHX-5C dB - 2-drożny zestaw głośników

Excursion SHX-5C dB – zestaw głośników odseparowanych z 4 mid-wooferami 130 mm

Excursion SHX-5C dB to samochodowy 2-drożny zestaw głośników odseparowanych z serii SHX Street High Power eXcursion. Komplet został przygotowany dla użytkowników, którzy oczekują bardzo mocnego basu, wysokiej efektywności i bardziej dynamicznego brzmienia niż w klasycznych zestawach 2-drożnych.

Wersja dB, czyli double Bass, zawiera aż 4 mid-woofery 130 mm, 2 jedwabne głośniki wysokotonowe oraz 4 zwrotnice pasywne. Dzięki podwójnej sekcji średnio-niskotonowej zestaw zapewnia mocniejszy fundament basowy, wyższą skuteczność i bardzo energiczny charakter grania.

Double Bass – mocny bas z czterech mid-wooferów

Symbol dB oznacza konfigurację double Bass. W praktyce zestaw wykorzystuje cztery mid-woofery, czyli po dwa głośniki średnio-niskotonowe na kanał. Przy równoległym połączeniu dwóch mid-wooferów w jednym kanale uzyskuje się wypadkową impedancję 1,5 Ohm.

Taka konfiguracja pozwala bardzo efektywnie wykorzystać wzmacniacz i uzyskać znacznie więcej energii w niskim paśmie. Zestaw oferuje mocny, szybki i dobrze kontrolowany bas, dlatego dobrze sprawdzi się w bardziej rozbudowanych systemach car audio.

Najważniejsze zalety Excursion SHX-5C dB

• 2-drożny samochodowy zestaw głośników odseparowanych,
• seria SHX Street High Power eXcursion,
• wersja dB double Bass z czterema mid-wooferami,
• 4 mid-woofery 130 mm / 5,25 cala,
• 2 tweetery 25 mm z naturalnego jedwabiu,
• 4 zwrotnice pasywne 2-drożne,
• moc RMS 150 W,
• moc maksymalna 300 W,
• wypadkowa impedancja 1,5 Ohm przy połączeniu równoległym,
• skuteczność 94 dB,
• pasmo przenoszenia 45–21 000 Hz,
• membrany ADC z kompozytu papieru, naturalnej wełny i włókna szklanego,
• silniejszy układ magnetyczny EFF,
• wbudowana regulacja poziomu tweeterów,
• gwarancja polskiego importera 24 miesiące.

Seria SHX – większa wydajność niż w podstawowej serii SX

Głośniki z serii SHX to bardziej zaawansowana brzmieniowo linia Excursion. W porównaniu z serią SX oferują dojrzalszy, mocniejszy i bardziej dynamiczny charakter. Dzięki temu dobrze sprawdzają się w systemach, w których liczy się nie tylko głośność, ale także kontrola i szczegółowość.

Woofery SHX mają impedancję 3 Ohm. W wersji dB dwa mid-woofery można połączyć równolegle w jednym kanale, uzyskując 1,5 Ohm. Taka konfiguracja pozwala wydobyć ze wzmacniacza więcej mocy. Przy takim podłączeniu należy jednak upewnić się, że wzmacniacz jest przystosowany do pracy z niską impedancją.

Mid-woofery 130 mm – szybki atak i mocny fundament basowy

W zestawie znajdują się cztery mid-woofery o średnicy 130 mm. Ich membrany wykonano z 2-warstwowego kompozytu papieru, naturalnej wełny i włókna szklanego. Taka konstrukcja jest lekka, sztywna i dobrze tłumiona.

Membrany są o około 10% lżejsze niż klasyczne membrany papierowe. Dzięki temu szybciej reagują na sygnał, poprawiają detaliczność średnich tonów i zapewniają lepszy atak basu po wstępnym okresie docierania.

Powłoka ADC, czyli Activ Damping Coating, ogranicza rezonanse i poprawia kontrolę membrany. W efekcie brzmienie jest bardziej naturalne, zrównoważone i dynamiczne.

LXPD – lepsza rozdzielczość średnich tonów

Mid-woofery SHX posiadają specjalnie ukształtowane nakładki przeciwpyłkowe LXPD w stylu korektorów fazy. Ich zadaniem jest poprawa rozdzielczości średnich tonów przy większym kącie odsłuchu.

To ważne w samochodzie, ponieważ głośniki drzwiowe często są zamontowane nisko i nie grają bezpośrednio w stronę słuchacza. LXPD pomaga uzyskać bardziej czytelne wokale i lepszą równowagę tonalną.

Układ magnetyczny EFF i wydajne chłodzenie

Woofery wykorzystują silniejszy o 25% układ magnetyczny EFF, czyli Efficient Flux Field. Centralny otwór w magnesie obniża częstotliwość rezonansową i wspiera chłodzenie cewki.

Wydłużona szczelina cewki pozwala na większe liniowe wychylenia membrany. Dzięki temu głośniki uzyskują wyższą wydajność, szczególnie w zakresie niskich tonów.

Cewka 3 Ohm została wykonana z miedzianego drutu o zwiększonej grubości i precyzyjnie nawinięta na aluminiowy karkas. Karkas posiada dodatkowe otwory chłodzące. Takie rozwiązanie poprawia odprowadzanie ciepła i zwiększa odporność głośnika na większe obciążenia.

Tweetery 25 mm z naturalnego jedwabiu

Za wysokie tony odpowiadają tweetery z kopułkami 25 mm wykonanymi z naturalnego jedwabiu. Membrany pokryto cienką warstwą substancji antyrezonansowej, która pomaga uzyskać czyste, wierne i szczegółowe brzmienie.

Jedwabne tweetery nadają górze pasma naturalny i przyjemny charakter. Dzięki temu zestaw dobrze sprawdza się zarówno przy mocnym graniu, jak i podczas codziennego odsłuchu muzyki.

Wydajny neodymowy układ magnetyczny z systemem chłodzenia cewki wspiera stabilną pracę głośników wysokotonowych. W komplecie znajdują się także obudowy i akcesoria montażowe, które umożliwiają regulację kąta propagacji dźwięku.

Zwrotnice pasywne z regulacją poziomu tweeterów

W komplecie znajdują się cztery 2-drożne zwrotnice pasywne pierwszego rzędu. Filtry HPF i LPF pracują z nachyleniem 6 dB/okt. Zwrotnice są niezbędne do prawidłowej pracy zestawu i zabezpieczają tweetery przed zbyt niskimi częstotliwościami.

W torze głośników wysokotonowych zastosowano wysokiej jakości kondensatory audio MKP. W torze mid-wooferów pracują cewki z miedzianego drutu o zwiększonym przekroju. Płytki drukowane mają szerokie ścieżki z grubej miedzianej folii, co ogranicza straty sygnału.

Zwrotnice mają niewielkie wymiary, dlatego łatwo je zamontować w samochodzie. Dodatkowo posiadają wbudowane tłumiki rezystancyjne, które umożliwiają 3-stopniowe dopasowanie poziomu głośności tweeterów.

Dane techniczne zestawu

• Producent: Excursion
• Model: SHX-5C dB
• Seria: SHX Street High Power eXcursion
• Typ: samochodowy zestaw głośników odseparowanych
• Konstrukcja: 2-drożna
• Liczba mid-wooferów: 4 sztuki
• Średnica mid-wooferów: 130 mm / 5,25 cala
• Średnica tweeterów: 25 mm
• Moc RMS: 150 W
• Moc maksymalna: 300 W
• Impedancja: 1,5 Ohm przy równoległym połączeniu dwóch mid-wooferów w jednym kanale
• Pasmo przenoszenia: 45–21 000 Hz
• Skuteczność: 94 dB / 1W / 1m
• Magnesy mid-wooferów: ferrytowe 10 oz
• Głębokość montażu mid-wooferów: 57 mm
• Zwrotnice: 4 sztuki, 2-drożne, 6 dB/okt.
• Opcjonalne maskownice: XGR5, sprzedawane oddzielnie
• Gwarancja polskiego importera: 24 miesiące

Budowa tweeterów

• kopułka 25 mm z naturalnego jedwabiu,
• cienka warstwa substancji antyrezonansowej,
• czyste i szczegółowe wysokie tony,
• wydajny neodymowy układ magnetyczny,
• system chłodzenia cewki,
• obudowy i akcesoria montażowe w zestawie,
• możliwość regulacji kąta promieniowania dźwięku.

Budowa mid-wooferów 130 mm

• średnica 130 mm,
• 2-warstwowa membrana ADC z papieru, naturalnej wełny i włókna szklanego,
• membrana lżejsza o około 10% względem klasycznej membrany papierowej,
• naturalne i zrównoważone brzmienie średnich tonów,
• dynamiczny i dobrze kontrolowany bas,
• nakładka przeciwpyłkowa LXPD w stylu korektora fazy,
• zawieszenie z podwójnie prasowanej pianki,
• ochrona zawieszenia przed promieniowaniem UV,
• stalowy kosz z dodatkowymi otworami wentylacyjnymi,
• silniejszy układ magnetyczny EFF z centralnym otworem,
• wydłużona szczelina cewki,
• cewka 3 Ohm z grubszego miedzianego drutu,
• aluminiowy karkas z dodatkowymi otworami chłodzącymi,
• gumowa nakładka ochronna magnesu,
• opcjonalne maskownice XGR5, sprzedawane oddzielnie.

Możliwe sposoby podłączenia mid-wooferów

W zestawie wyposażonym w cztery mid-woofery można zastosować dwa warianty połączeń. W pierwszej opcji para mid-wooferów połączonych równolegle jest zasilana przez wspólny filtr LPF z jednej zwrotnicy. Druga para pracuje w taki sam sposób.

W drugiej opcji każdy mid-woofer jest zasilany niezależnie przez oddzielny filtr LPF z czterech zwrotnic. Ta konfiguracja jest bardziej neutralna brzmieniowo, ponieważ impedancja 3 Ohm każdego mid-woofera podłączonego do oddzielnej zwrotnicy nie zmienia punktu częstotliwości podziału filtra LPF.

W obu wariantach dwa głośniki wysokotonowe muszą być zasilane przez filtry HPF z dwóch wybranych zwrotnic.

Zastosowanie Excursion SHX-5C dB

• mocniejsze systemy car audio,
• instalacje z podwójnymi mid-wooferami na kanał,
• samochody z miejscem na głośniki 130 mm,
• projekty nastawione na mocny bas,
• rozbudowa fabrycznego nagłośnienia,
• instalacje z wydajnym wzmacniaczem.

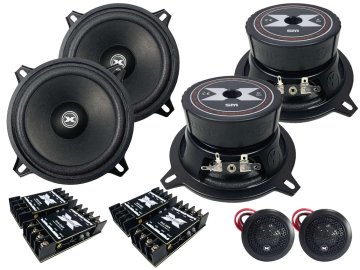

Zawartość zestawu

• 2 głośniki wysokotonowe 25 mm,
• 4 głośniki średnio-niskotonowe 130 mm,
• 4 zwrotnice pasywne 2-drożne,
• komplet przewodów i wkrętów,
• akcesoria do montażu tweeterów,
• instrukcja obsługi,
• naklejka z logo Excursion.

Ważne informacje montażowe

Zwrotnice pasywne są niezbędne do prawidłowej pracy zestawu głośnikowego. Chronią głośniki wysokotonowe przed sygnałem o zbyt niskiej częstotliwości. Podłączenie tweeterów bez zwrotnic może doprowadzić do trwałego uszkodzenia cewek. Takie uszkodzenia nie są objęte gwarancją.

W zależności od miejsca montażu, ukierunkowania tweeterów i odległości od słuchacza, zmiana polaryzacji przewodów głośników wysokotonowych może pomóc w lepszym wyrównaniu charakterystyki w okolicy punktu podziału.

Przy konfiguracji 1,5 Ohm należy upewnić się, że wzmacniacz jest przystosowany do pracy z taką impedancją. Wzmacniacze Excursion stabilne do 2 Ohm dobrze współpracują z zestawami SHX-5C dB.

Dlaczego warto wybrać Excursion SHX-5C dB?

Excursion SHX-5C dB to dobry wybór dla kierowców, którzy chcą uzyskać bardzo mocne brzmienie z głośników 130 mm. Cztery mid-woofery zwiększają powierzchnię pracy, poprawiają skuteczność i zapewniają wyraźnie mocniejszy bas.

To zestaw dla osób, które oczekują dynamicznego uderzenia, naturalnych wysokich tonów i dużej elastyczności montażu w rozbudowanym systemie car audio.
