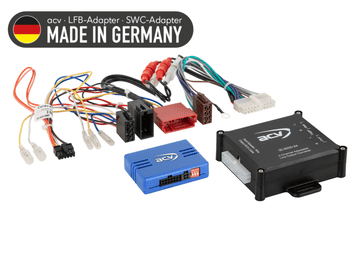

ACV Adapter za volan za Audi A3/A3/A4/A6/TT ISO/Mini ISO Amp Pro

Adapter za volan Audi

Adapter za volan vam omogoča, da ohranite funkcijo daljinskega upravljanja po zamenjavi tovarniškega radia z naknadno vgrajeno centralno enoto. Naprava deluje s CAN vodilom in zagotavlja združljivost z OEM sistemi v izbranih modelih Audi in Seat Exeo.

Ključne lastnosti:

• Združljivost s CAN vodilom

• Priključki: ISO / Mini ISO, 40-pinski Quadlock VAG priključek

• Izhodi: OEM 2-kanalni / 4-kanalni ojačevalnik (izhod za zvočnik ISO)

• LED indikator:

  • Utripajoča modra → Iskanje vodila CAN

  • Neprekinjena modra → Vodilo CAN aktivno

  • Rdeča → +12V vžig aktiven

• Podprti signali: +12V vžig, luči, vzvratna prestava, impulz hitrosti

Uporaba v vozilu:

Audi

• A2 (8Z) 11/1999 – 07/2005

• A3 (8L) 08/2000 – 06/2003

• A3 (8P) 07/2003 – 05/2005

• A4 (B6/B7) 11/2000 – 02/2009

• A6 (4B/C5) 05/2001 – 03/2006

• TT (8N) 09/1998 – 07/2006

Dobavljeni signali:

• Roza: +12V vžig (15) – največ 1,5 A

• Oranžna: +12V osvetlitev (58) – največ 0,1 A

• Bela: +12V signal za vzvratno vožnjo – največ 1,5 A

• Rumena/zelena ali rumena/rdeča: Hitrost Impulzni signal

Podprte glavne enote:

• Različne glavne enote z več kabli → položaj: 42arc100

• Priključki Jack in Key1/Key2 za Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec (različni položaji glede na priročnik)

Navodila za namestitev – kratka:

1. Primerjajte priključke adapterja s priključki v vašem vozilu.

2. Odklopite tovarniško HU iz napajanja.

3. Preverite vse povezave, ko je napajanje izklopljeno.

4. Priključite adapter v skladu z navodili za naknadno vgrajeno HU.

5. Priključite vse preostale žice in konektorje.

6. Glavni konektor adapterja priključite nazadnje.

7. Konfigurirajte programsko opremo naknadno vgrajene naprave.

8. Preizkusite delovanje upravljalnih elementov na volanu in drugih elementov vozila funkcije.

Pomembne opombe:

• Spremembe in povezave naj izvaja samo usposobljen monter.

• Nepravilna namestitev lahko razveljavi garancijo ali povzroči škodo na vozilu.

• Za težave ali vprašanja:
