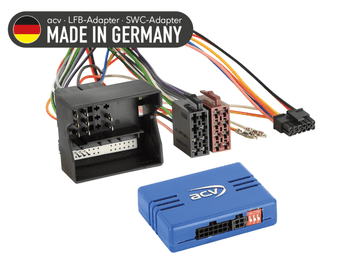

ACV Adapter za volan Mercedes E-razred/CLS/SLK 40Pin Quadlock MB2

Adapter za volan Mercedes

Adapter za volan vam omogoča, da ohranite polno funkcionalnost volanskih gumbov pri zamenjavi tovarniškega radia z novo glavno enoto (HU). Omogoča integracijo vodila CAN v vozilih Mercedes in podporo za različne sisteme proizvajalca originalne opreme, vključno z Audio 20, Audio 50 APS Comand NTG, navigacijskimi sistemi in ojačevalnimi sistemi Harman Kardon. Ključne lastnosti

• Funkcija upravljanja na volanu je ohranjena.

• Združljivo s široko paleto vozil Mercedes CLS, razreda E in SLK.

• Podpora za vodilo CAN in konfiguracijsko DIP stikalo.

• Diagnostična LED:

  • ? Utripa – iskanje vodila CAN

  • ? Sveti neprekinjeno – vodilo CAN aktivno

  • ? — Vžig +12 V aktiven

Podprti signali

• Roza: +12 V vžig, priključek 15 (največ 1,5 A)

• Oranžna: +12 V osvetlitev, priključek 58 (največ 0,1 A)

• Bela: +12V signal za vzvratno vožnjo (največ 1,5 A)

• Rumena/zelena, rumena/rdeča: signal impulza hitrosti

Ključni priključki in konfiguracija

• Priključek CAN vodila: 40-pinski Quadlock MB2 Mercedes → položaj: 42cx29

• Nastavitve DIP stikal, potrebne za različne sisteme HU.

Združljivost – vozila Mercedes

• Razred CLS (W219) 10/2004 – 06/2008

• Razred E (S211/W211) 03/2002 – 02/2008*

• Razred SLK (R171) 03/2004 – 03/2008

* Glede na konfiguracijo programske opreme nekatere funkcije morda ne bodo na voljo. Omejeno.

Podprti sistemi HU

• Avdio 20 OEM HU

• Avdio 50 APS Comand NTG2 / NTG2.5 OEM satelitska navigacija

• OEM navigacija brez avdio prehoda

• Ojačevalni sistem Harman Kardon OEM

---

Dodatne komponente, ki so na voljo

• Mercedes → ISO Audio Gateway:

  • 2,5 m prosto → položaj: 1195–25–2500–0

  • 6,5 m prosto → položaj: 1195–25–6500–0

• SWC Mercedes različna vozila: ISO / 10-pinski ISO / Mini ISO → položaj: 42a-1190–001

• Aktivni adapter most → RCA: Mercedes Harman Kardon → položaj: 13–1190–51

• SWC Mercedes CLS/E-razred/SLK → položaj: 42smc013–0

Navodila za namestitev

Preverjanje

1. Preverite delovanje in nastavitve proizvajalca originalne enote (OEM) za HU.

2. Odklopite HU iz napajanja.

3. Preverite pravilne povezave brez napetosti.

Namestitev

1. Preverite nastavitve in konfiguracijo vmesnika brez napetosti.

2. Priključite kabel HU v skladu z navodili za HU, ki ga posodabljate.

3. Priključite preostale konektorje.

4. Na koncu priključite glavni konektor.

5. Konfigurirajte vmesnik in HU v skladu z navodili proizvajalca.

6. Izvedite preizkus delovanja krmilnih elementov na volanu.

Opozorila

• Namestitev mora izvesti usposobljen monter.

• Nepravilna povezava lahko povzroči poškodbo vmesnika ali vozila.

• Spremembe namestitve se izvajajo na lastno odgovornost uporabnika in lahko razveljavijo garancijo.
