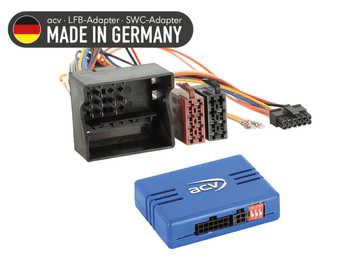

ACV Adapter za volan za Porsche 911/Boxster/Cayenne/Cayman/Panamera

Adapter za volan Porsche – Upravljanje na volanu

Adapter za volan Porsche vam omogoča, da ohranite polno funkcionalnost daljinskega upravljalnika na volanu, ko tovarniški radio zamenjate z nadomestno enoto. Omogoča integracijo vodila CAN in združljivost s sistemi OEM Porsche.

Ključne lastnosti:

• Ohranja funkcije upravljanja na volanu pri zamenjavi enote HU.

• Združljivo z vodilom CAN prek 40-pinskega priključka Quadlock Porsche (artikel: 42cx28).

• Podpira OEM sisteme: PCM 3.0 / PCM 3.1 / CDR30.

• Omogoča priključitev oddaljene antene in +12V ojačevalnika.

• Diagnostične LED-lučke:

  • Modra utripa – Iskanje vodila CAN

  • Modra sveti neprekinjeno – Vodilo CAN aktivno

  • Rdeča – +12V vžig aktiven

Združljivi modeli Porsche:

• 911 (977) 08/2008 – 05/2013

• Boxster (987) 02/2009 – 01/2012

• Boxster (981) 04/2012 – 01/2016

• Cayenne (9PA/955) 02/2007 – 02/2010

• Cayenne (92A/958) 05/2010 – 07/2014, 10/2014 – 12/2017

• Cayman (987C) 02/2009 – 11/2012, 03/2013 – 04/2016

• Panamera (970) 09/2009 – 04/2013, 07/2013 – 07/2016

Razpoložljivi signali:

• Roza: +12V priključek za vžig (15) – maks. 1,5 A

• Oranžna: +12V priključek za osvetlitev (58) – maks. 0,1 A

• Bela: signal za vzvratno vožnjo – maks. 1,5 A

• Bela/rdeča: preverjanje daljinskega ojačevalnika +12 V

Podprti HU:

Podpira različne poprodajne enote z namenskimi priključki:

• Večžilni različni HU – artikel: 42arc100

• Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec – namenska vtičnica in priključki Key1/Key2/GND (podrobnosti v dokumentaciji proizvajalca).

Navodila za namestitev – hiter pregled:

1. Primerjajte priključke adapterja z ožičenjem vozila.

2. Odklopite originalno HU iz napajanja.

3. Preverite neprekinjenost povezav brez napajanja.

4. Konfigurirajte strojno opremo adapterja v skladu z navodili.

5. Priključite kabel HU v skladu z dokumentacijo za poprodajno napravo.

6. Priključite preostale žice adapterja.

7. Na koncu namestitve priključite glavni priključek.

8. Konfigurirajte adapter in programsko opremo HU.

9. Preverite delovanje upravljanja na volanu in nastavitve vozila.

Opozorila:

• Namestitev mora opraviti usposobljen monter.

• Nepravilna namestitev lahko razveljavi garancijo.

• Spremembe se izvajajo na lastno odgovornost.

• Priključke je treba preveriti glede združljivosti s proizvajalcem vozila.
