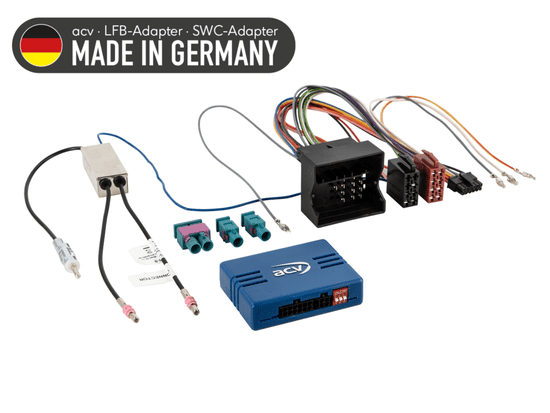

ACV Adapter za volan Quadlock za Audi/Seat/Skoda/VW Fakra(f)(Set)>DIN(m)

Adapter za volan – Audi / Seat / Skoda / VW

Adapter vam omogoča, da ohranite originalne funkcije upravljanja volana pri zamenjavi tovarniškega radia z naknadno vgrajeno glavno enoto (HU). Omogoča vam ohranitev popolne integracijo z vodilom CAN vozila, ne da bi pri tem izgubili funkcije originalne opreme.

Ključne značilnosti:

• Ohranja upravljanje volana pri zamenjavi tovarniškega radia.

• Podpora za vodilo CAN (40-pinski priključek Quadlock VAG 42cx25).

• Združljivost z vozili z in brez originalnega ojačevalnega sistema.

• Konfiguriranje prek DIP stikal.

Podprta vozila:

Adapter je primeren za široko paleto modelov Audi, Seat, Škoda in VW, vključno z:

• Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT

• Seat: Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo

• Škoda: Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti

• VW: Amarok, Beetle, Caddy, Caravelle, CC, Eos, Fox, Golf, Jetta, Multivan, Passat, Phaeton, Polo, Scirocco, Sharan, T5, T6, Tiguan, Touareg, Touran, UP

(Več podrobnosti v celotnem seznamu modelov in letnikov v priročniku proizvajalca.)

Podprti sistemi:

• Audi / Seat Exeo z Blaupunkt, Matsushita, Grundig, BNS 5.0, RNS-E

• Skoda z Bolero, Amundson, Columbus

• VW z RCD, RNS, DynAudio, Caravelle, Multivan, Touareg

• Vozila brez sistema MMI in z izboljšanim sistemom OEM

Razpoložljivi signali:

• Roza: +12V priključek za vžig (15), maks. 1,5 A

• Oranžna: +12V priključek za osvetlitev (58), maks. 0,1 A

• Priključki Key1/Key2/GND in 3,5 mm vtičnica, združljivi z Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec.

Diagnostika LED-diod:

• Modro utripa – iskanje vodila CAN

• Modro sveti – vodilo CAN aktivno

• Rdeča – +12V tok vžiga aktiven

Navodila za namestitev:

1. Primerjajte priključke adapterja z ožičenjem vozila.

2. Odklopite originalno HU iz napetosti.

3. Preverite vse vmesniške povezave, če so brez napetosti pravilne.

4. Priključite priključni kabel HU v skladu z uporabniškim priročnikom za vašo novo HU.

5. Priključite preostale adapterske žice.

6. Na koncu namestitve priključite glavni konektor.

7. Konfigurirajte vmesnik in namestite programsko opremo HU.

8. Preverite upravljalne elemente na volanu in nastavitve vozila.

Opozorila:

• Namestitev mora opraviti usposobljen monter.

• Nepravilna namestitev lahko razveljavi garancijo proizvajalca.

• Priključki in spremembe so na lastno odgovornost uporabnika.

• Pred namestitvijo preverite združljivost adapterja z modelom in letnikom vozila.
