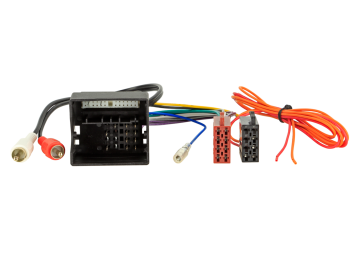

ACV Adapter za aktivne sisteme Audi / Seat s QUADLOCK

Adapter za aktivni sistem za Audi / Seat

Adapter je zasnovan za vozila znamk Audi in SEAT opremljena s polaktivnim sistemom (brez sistema BOSE ojačevalnik napaja samo zadnje zvočnike in nizkotonec, sprednji pa se napajajo neposredno iz radia)

Adapter za aktivni sistem vam omogoča, da ohranite tovarniški zvočni sistem tudi pri namestitvi nadomestnega radia.

Ta naprava vam omogoča integracijo vašega novega radia z originalnim avdio sistemom vašega vozila, pri čemer ohranite funkcionalnost tovarniškega ojačevalnika in zadnjih zvočnikov, vključno z nizkotoncem. Sprednji zvočniki se napajajo neposredno iz radia.

S pravilno pretvorbo izhodnega signala radia v vhodni signal originalnega ojačevalnika lahko celoten avdio sistem deluje pravilno, ne da bi pri tem motil ožičenje vozila.

Funkcije in uporaba

• sprednji zvočniki napajani neposredno iz radia (prek kablov)
• zadnji zvočniki + nizkotonec napajani iz tovarniškega ojačevalnika
• signal do ojačevalnika se dovaja prek RCA (činč – nizka raven)
• RCA vtiče je treba priključiti na izhod ojačevalnika na radiu
• hitra namestitev brez potrebe po kakršnih koli spremembah namestitve
• združljivost z nadomestnimi radii (npr. Vordon , Pioneer, Sony)

---

Dodatne informacije

Odvisno od modela vozila in različice tovarniškega avdio sistema:

• nekatere funkcije (npr. nastavitev nizkotonca, nastavitve zvoka) so lahko omejene
• lahko se pojavi rahla raven šuma
• pri vklopu/izklopu sistema so možni zvoki
• priključek: 40-pinski Audijev Quadlock priključek > RCA (moški)



• Zagon radia
• rdeča žica +12V po vžigu (priključek 15)
• mora biti priključen na napajanje „s ključem vklopljen“ (npr. škatla z varovalkami)
• potrebna zaščita varovalka




• oranžna: +12 V zatemnilnik, sponka 58*

• Zagon ojačevalnika
• modra žica +12V upravljanje ojačevalnika (DALJINSKI)
• priključite na žico v radiu (običajno modra, označena z ANTENA / DALJINSKI )
• +12V se pojavi na žici po vklopu radia
• signal aktivira tovarniški ojačevalnik



• vozila z 2-kanalnim tovarniškim zvočnim sistemom za zadnja vrata
• vozila s tovarniškim Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN
• vozila s tovarniško navigacijo BNS.0 Monochrome / RNS-E 16:9
• nadomestne enote z izhodom predojačevalnika nad 3 V

Priporočljivo je, da enoto pred končno namestitvijo preizkusite.

Znamka in model:

• Audi A3 (8P) 05/2003 – 04/2005
• Audi A3 (8P) 10/2004 – 04/2013
• Audi A4 (B6 (8E) 11/2000 – 10/2005
• Audi A4 (B7 (8E) 11/2004 – 02/2009
• Audi A6 (C5/B4) 05/2001 – 03/2006 z RNS-E OEM navigacija
• Audi R8 (42) 04/2007 – 05/2015
• Audi TT (8J) 04/2006 – 04/2010
• Audi TT (8J) 08/2010 – 03/2014



• Seat Exeo (3R) 03/2009 – 05/2013

Priključitev aktivnega sistema z RCA vtiči (ni primerno za Bose ali DSP) sistemi) za popolnoma aktiven sistem BOSE ustreza našemu aktivnemu adapterju, št. 06015
