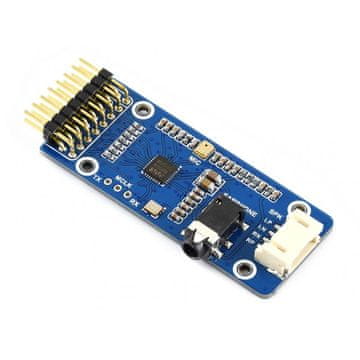

Modul z avdio kodekom WM8960, ki lahko kodira/dekodira stereo zvok in ima vgrajen 1W ojačevalnik, ki zagotavlja dovolj moči za napajanje majhnih zvočnikov ali slušalk. Plošča vključuje tudi visokokakovosten mikrofon.

Specifikacije modula:

• Kodek: WM8960
• Delovna napetost: 3,3 V
• Krmilni vmesnik modula: I2C
• Zvočni vmesnik: I2S
• Zvočni format: WAV
• Razmerje signal/šum DAC: 98 dB
• Razmerje signal/šum ADC: 94 dB
• Vgrajen visokokakovosten MEMS mikrofon
• 3,5 mm 4-pinska vtičnica za priključitev slušalk z mikrofonom
• ojačevalnik za slušalke: 40 mW (16 Ω pri 3,3 V)
• ojačevalnik za zvočnike: 1 W na kanal (8 Ω BTL)
• izhod za priključitev stereo zvočnikov
• modul podpira tipične frekvence vzorčenja 8/11,025/22,05/44,1/48 kHz
• podprti stereo učinki, npr. 3D prostorski zvok
• razpoložljivi primeri delovanja z uporabo STM32 snemanja, predvajanja, I2S, SAI

Dimenzije modula:

Wiki: WM8960_Audio_Board

Komplet vključuje:

• Modul s stereo avdio kodekom WM8960 × 1

Komplet ne vključuje zvočnikov, ki jih lahko kupite ločeno v naši trgovini:

• /pl/p/Glosniki-5W-8%CE%A9/2149

Modul se prilega neposredno razvojnim kompletom: OPEN429I in OPEN746I , na voljo pa so tudi primeri delovanja zanje.
