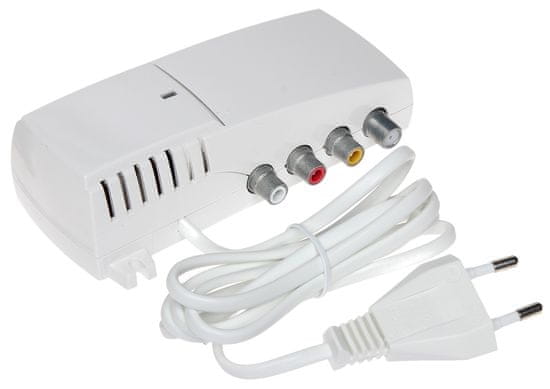

MT-47 TV MODULATOR

Mikroprocesorsko krmiljen dvostranski modulator. Izbira izhodnega kanala se izvede z dvema gumboma (vidnima po odprtju pokrova), njegova številka pa se, tako kot vsak spodaj opisani parameter, ki ga je mogoče urejati, prikaže na LED zaslonu. Številka kanala in druge vrednosti parametrov so shranjene v nehlapnem pomnilniku. Uporaba kremenčevega PLL vezja zagotavlja skoraj ničelno frekvenčno napako. Te modulatorje je mogoče kaskadno vezati. Omogočajo tudi seštevanje moduliranega signala s zemeljskim televizijskim signalom. Modulator je mogoče zavarovati pred nepooblaščenim dostopom. Treba je opozoriti, da je Terra v primerjavi s prejšnjimi serijami modulatorjev implementirala več različic sistema PAL.

• Vhodi: 1 kos. Video kompozitni (Cinch) 1 kos. RF (F) 2 kosa avdio (Cinch)
• Izhod: 1 kos. RF (F)
• Frekvenčno območje video vhoda: 20 Hz … 6 MHz
• Vhodna raven / impedanca Video: 1 V ± 1dB/ 75 Ω
• Frekvenčno območje avdio vhoda: 20 Hz … 15 kHz
• Nadzor nivoja avdio vhoda: 1 … –14dB
• Vhodna raven / impedanca / Odstopanje: 775 mV RMS / 10 kΩ / 50 kHz
• Raven (tipična) / Izhodna impedanca RF: 85dBµV/ 75 Ω
• Prilagoditev izhodne ravni RF: 0 … –20dB
• Različica izhodnega signala RF PAL: B/G/D/K/H/I/L/M/N/Avstralija
• Območje izhodne frekvence (kanal) RF: 170 MHz … 230 MHz 470 MHz … 862 MHz (K6–12, K21–69)
• Natančnost nosilca: ± 50 kHz
• Frekvenca avdio podnosilca: 4,5; 5,5; 6,0; 6,5 MHz
• Območje nastavitve video nosilca: ± 2,25 MHz maks. v korakih po 0,25 MHz
• Izguba prehoda SAT / Terr: 2,5 dB/ 1,5 dB
• Frekvenčno območje prehoda SAT / Terr: 47 MHz … 2150 MHz
• Frekvenčni odziv videa: ± 1 dB
• Razmerje A/V: 12 / 16 dB
• Globina amplitudne modulacije (tipična): 81 %
• SNR (uteženo): ≥ 55dB
• Napajanje: 230 VAC pri 50Hz
• Poraba energije: 2,5 W
• Delovna temperatura: –10 °C … 50 °C
• Teža: 0,336 kg
• Dimenzije: 133 × 73 × 39 mm
• Garancija: 2 leti

Izbrane funkcije:

• prilagoditev frekvence video nosilca
• spremeni globino modulacije zvočnega podnosilca
• spremeni razmik zvočnega podnosilca od Video nosilec
• prilagodi vhodno raven in odstopanje zvočnega signala
