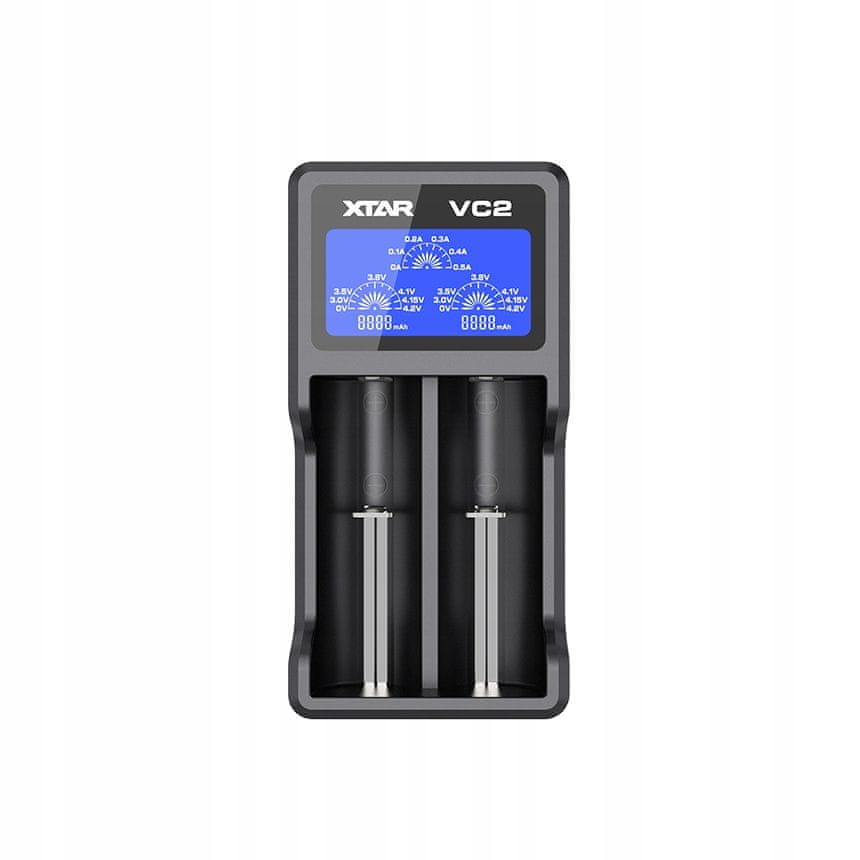

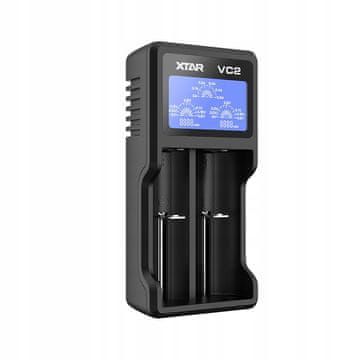

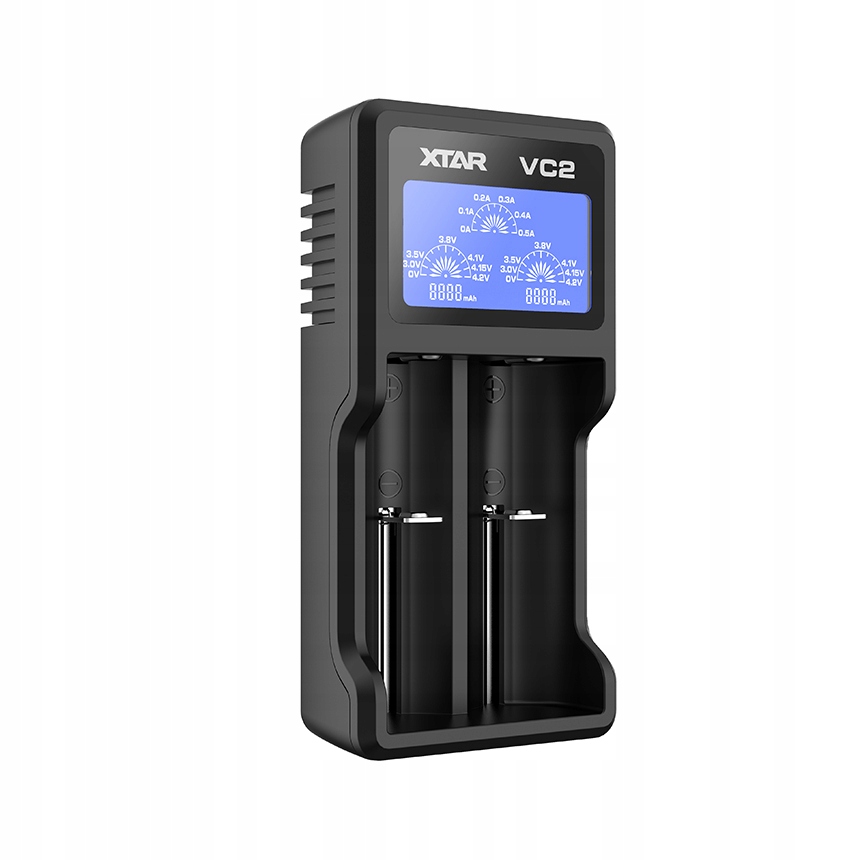

Profesionalni, dvokanalni, kompaktni procesorski polnilnik Xtar VC2

za litij-ionske baterije 18650 in druge velikosti

Ključne lastnosti

• procesorsko krmiljen tristopenjski postopek polnjenja TC/CC/CV
• dva neodvisna polnilna kanala
• LCD-zaslon, ki obvešča o napetosti celice in polnilnem toku
• obvešča o toku, uporabljenem za polnjenje – možnost merjenja kapacitete celice (napaka merjenja ±5 %)
• napajanje prek katerega koli mikro USB polnilnika ali USB vhoda računalnika
• majhne dimenzije – enostavno prenašanje
• funkcija reaktivacije za globoko izpraznjene celice
• zaščite: kratek stik, toplota, obratna polarnost

NE podpira zaščitenih baterij 20700/21700

Xtar je priznan proizvajalec visokokakovostnih polnilnikov za litij-ionske baterije, svetilke in litij-ionske baterije. Izdelki Xtar se prodajajo v več kot 120 državah, vključno z ZDA, Nemčijo, Japonsko in Rusijo. Polnilniki Xtar** so izdelani iz najkakovostnejših materialov – od ohišja do učinkovite elektronike. Vsi polnilniki Xtar imajo certifikat CE, ki je potreben na evropskih trgih. VC2 je profesionalni procesorski polnilnik s tristopenjskim postopkom polnjenja TC/CC/CV in LCD-zaslonom. Polni 1–2 3,6 / 3,7V litij-ionski celici poljubne kapacitete, v velikostih 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650.

Osvetljen LCD-zaslon polnilnika Xtar VC2 prikazuje trenutne informacije o stanju delovanja polnilnika: napetost polnjenih baterij, polnilni tok, porabljeno polnjenje celic, prikazuje morebitne napake in obvešča o zaključku polnjenja. Informacije o porabljenem polnjenju se lahko uporabijo za merjenje kapacitete baterije. Za merjenje kapacitete baterije jo izpraznite do ustrezne mejne napetosti (običajno 2,5 V) in jo vstavite v polnilnik VC2. Ko je polnjenje končano, lahko na zaslonu odčitate nivo napolnjenosti, s katerim je bila baterija napolnjena. Ta vrednost bo vedno 3–5 % višja od dejanske kapacitete baterije. To je zato, ker postopek polnjenja baterije ni nikoli 100 % učinkovit, kar pomeni, da je za polnjenje baterije potrebna nekoliko večja napolnjenost, kot je dejanska kapaciteta celice.

Kaj je metoda polnjenja TC/CC/CV? To je tristopenjski postopek polnjenja litij-ionskih celic, ki zagotavlja, da se celica ohranja v dobrem stanju s polnjenjem z ustreznim tokom v vsaki fazi in zaključkom postopka polnjenja ob pravem času.

Posamezne faze postopka TC/CC/CV so:

• Faza TC: celice, izpraznjene pod 2,9 V, se »prebudijo« z nižjim tokom.
• Faza CC: po dosegu 2,95 V se celica polni s konstantnim tokom 1 A, 0,5 A ali 0,25 A (odvisno od uporabljenega vira napajanja).
• Faza CV: ko je celica skoraj napolnjena, polnilnik preklopi na polnjenje z padajočim tokom, dokler napetost ne doseže 4,2 V. Po dosegu 4,2 V je postopek polnjenja končan – baterija je popolnoma napolnjena.

Napolnjene baterije, ki ostanejo v polnilniku, bodo podvržene naravnemu procesu samopraznjenja. Polnjenje se bo nadaljevalo, ko napetost baterije pade pod 3,9 V.

Polnilnik Xtar VC2 ima funkcijo za globoko ponovno aktivacijo izpraznjene celice in celice z napetostjo 0 V. Številni polnilniki na trgu ne morejo polniti takšnih baterij. Tukaj pride prav polnilnik Xtar VC2, ki vam v mnogih primerih omogoča, da »rešite« takšne celice. Globoko izpraznjeno baterijo preprosto vstavite v polnilnik VC2, kot pri običajnem polnjenju – polnilnik bo zaznal izpraznjeno celico in jo poskušal ponovno aktivirati.

Opomba! Celice, izpraznjene pod določeno raven, so nepopravljivo poškodovane in jih morda ne bo mogoče ponovno aktivirati. Izogibajte se globokemu praznjenju litij-ionskih baterij – to lahko znatno zmanjša njihovo vzdržljivost in kapaciteto ali pa povzroči njihovo popolno odpoved.

Polnilnik Xtar VC2 je opremljen z mikro USB kablom. Napajalnik ni priložen. Polnilnik bo napajal kateri koli polnilnik z mikro USB kablom, na primer polnilnik za telefon, vrata USB ali računalnik s prostimi vrati USB. Priporočena moč polnilnika je 2A (2000mA).

Tehnični podatki podatki

Proizvajalec

• Xtar

Model / koda proizvajalca

• VC2

Podprte vrste baterij

• 1–2 bateriji

Podprte velikosti baterij

• 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18700, 20700, 21700, 22650, 25500, 26650

Vhodna napetost

• Priporočeno napajanje: najmanj 5 V 1 A, priporočeno 5 V 2 A. Napajalnik ni priložen.

Največje dimenzije napolnjene baterije (širina x višina) [mm]

• 26 × 70

Način polnjenja

Polnilni tok v fazi CC (osnovna)

• 50–500 mA[mA]

Končna napetost polnjenja

• 4,2 V ±0,05 V

Zaključni tok za litijeve celice [mA]

• <80 mA

Druge pomembne lastnosti izdelka

• Reaktivacija globoko izpraznjenih celic in celic 0 V
• Celice za merjenje kapacitete (natančnost ±5 %)

Zaščite

• Pred pregrevanjem polnilnika
• Pred preobremenitvijo / kratkim stikom
• Pred obrnjeno polarnostjo celic

Načini delovanja polnilnika

Polnjenje (Charge)

Značilnosti LCD zaslona

• Stanje delovanja / polnjenja
• Polnilni tok
• Napetost baterije
• Polnjenje celic

Dimenzije (Š x G x V) [mm]

• 66 × 131 × 33

Teža [g / kos]

• 109,0

Vsebina paketa

• Polnilnik VC2
• Kabel Micro USB

Oznake / Certifikati

• Oznaka CE
