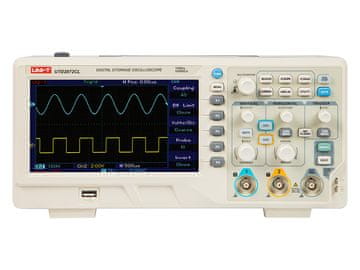

Tehnološko napredna naprava blagovne znamke UNI-T omogoča opazovanje oblike in merjenje parametrov spremenljivih signalov. Ta naprava se od drugih razlikuje po obsežnih merilnih in preskusnih zmogljivostih. Velik in jasen 7-palčni barvni zaslon osciloskopa zagotavlja svetlo in jasno sliko oscilograma. Osciloskop je opremljen s funkcijo AUTO, ki napravo sama nastavi na ustrezno meritev.

Značilnosti:

– Pasovna širina 25 MHz / 50 MHz
- Hitrost vzorčenja v realnem času 250 MS/s ali 500 MS/s
- Majhen šum, široko vertikalno območje
- Nadgradnja sistemske programske opreme prek pogona USB
- Hitrost zajema valovne oblike več kot 2000 wfms/s
- 7-palčni zaslon TFT LCD, WVGA (400 × 240)

Specifikacije:

– Pasovna širina: 50 MHz

– Kanali: 2

– Frekvenca vzorčenja: 500 MS / s

– Čas naraščanja: <7ns

– Globina pomnilnika: 7 min: 25kpt

– Hitrost zajemanja valovne oblike: > 2000 wfms/s

– Navpična skala: (V / dz)1mV / dz .〜20V / dz

– Osnovna časovna skala: (s / dz) 10ns / div〜50s / div

– Metode shranjevanjaKonfiguracija, oblika vala, bitna slika

– Napajanje: 100Vms240V ACrms, 50Hz / 60Hz

– Zaslon: 7-palčni zaslon TFT LCD, WVGA (400×240)

– Teža: 2,2 kg

– Dimenzije: 306 × 147 × 122 mmm

– Dodatna oprema: 2× merilna sonda, napajalni kabel, kabel USB,

– Embalaža: škatla, 450 mm x 420 mm x 280 mm

Specifikacije sprožilca

– Števec frekvenc: frekvenčni števec: 6 bitov

– Vrste sprožilca: rob, širina impulza, izmenično

– Območje zadržanja: 80ns〜1,5s

– Vrste sprožilcev robov: naraščajoči, padajoči, naraščajoči in padajoči

– Vmesniki: USB OTG

Razpon nivojev:

– Notranji: ±8 divov od sredine zaslona

– zunanji: ±3 V
