MIKROPROCESORSKI USMERNIK BATERIJ 6–24V POWERMAT

TEHNOLOGIJA MCU (MIKROKRMILJNIKA) TEHNOLOGIJA PWM (IMPULZNO-ŠIRINSKA MODULACIJA) LCD ZASLON

Podjetje POWERMAT je proizvajalec električnega orodja, varilne opreme in naprav, potrebnih v gradbeništvu in vrtnarjenju. Izdelki, ki jih ponuja, imajo vse potrebne varnostne in kakovostne certifikate , ki so jih izdale evropske raziskovalne enote.

Več kot 25 let izkušenj v panogi podjetju omogoča, da ponudi visoko kakovost in zanesljivost po nizki ceni .

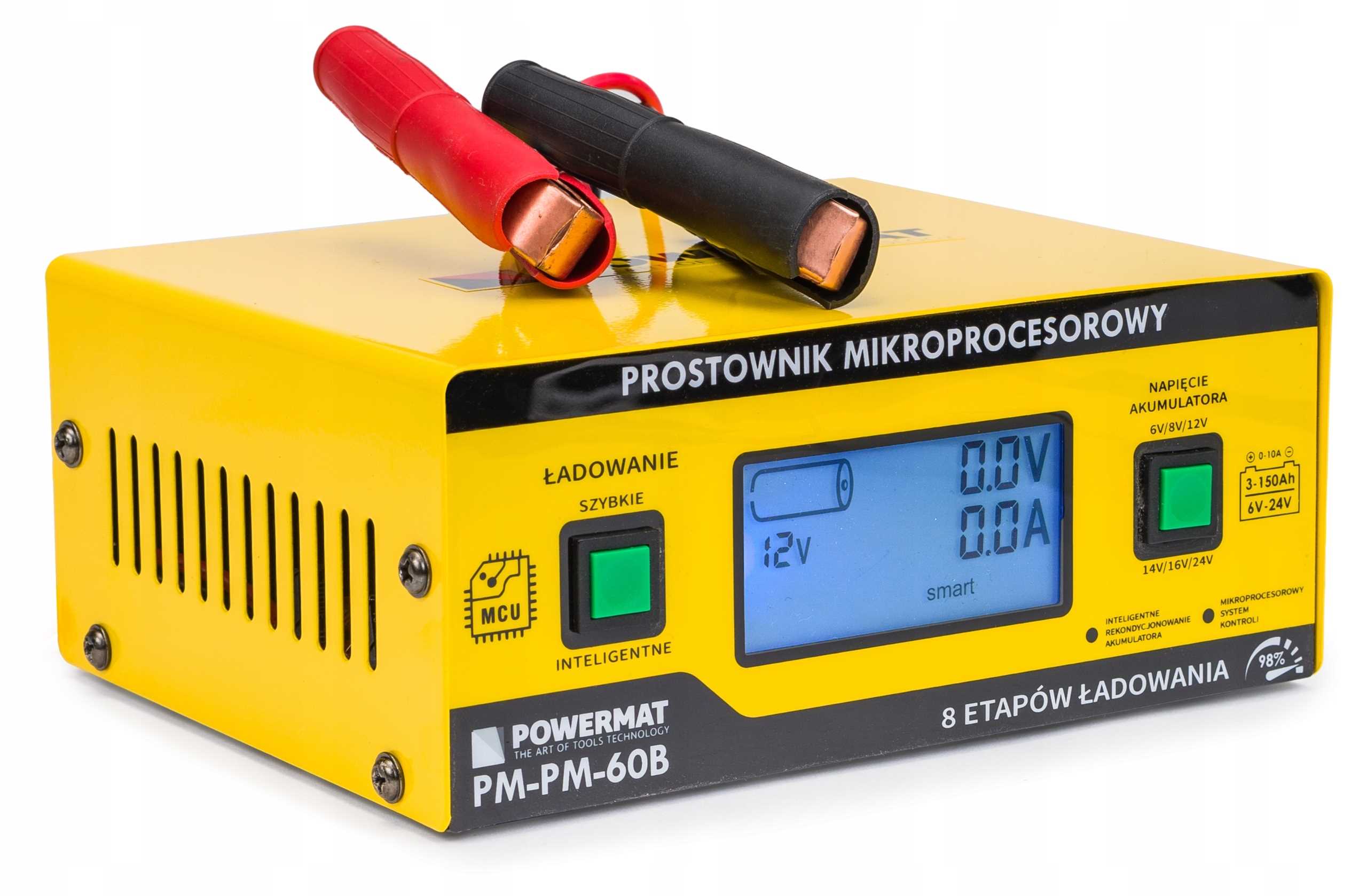

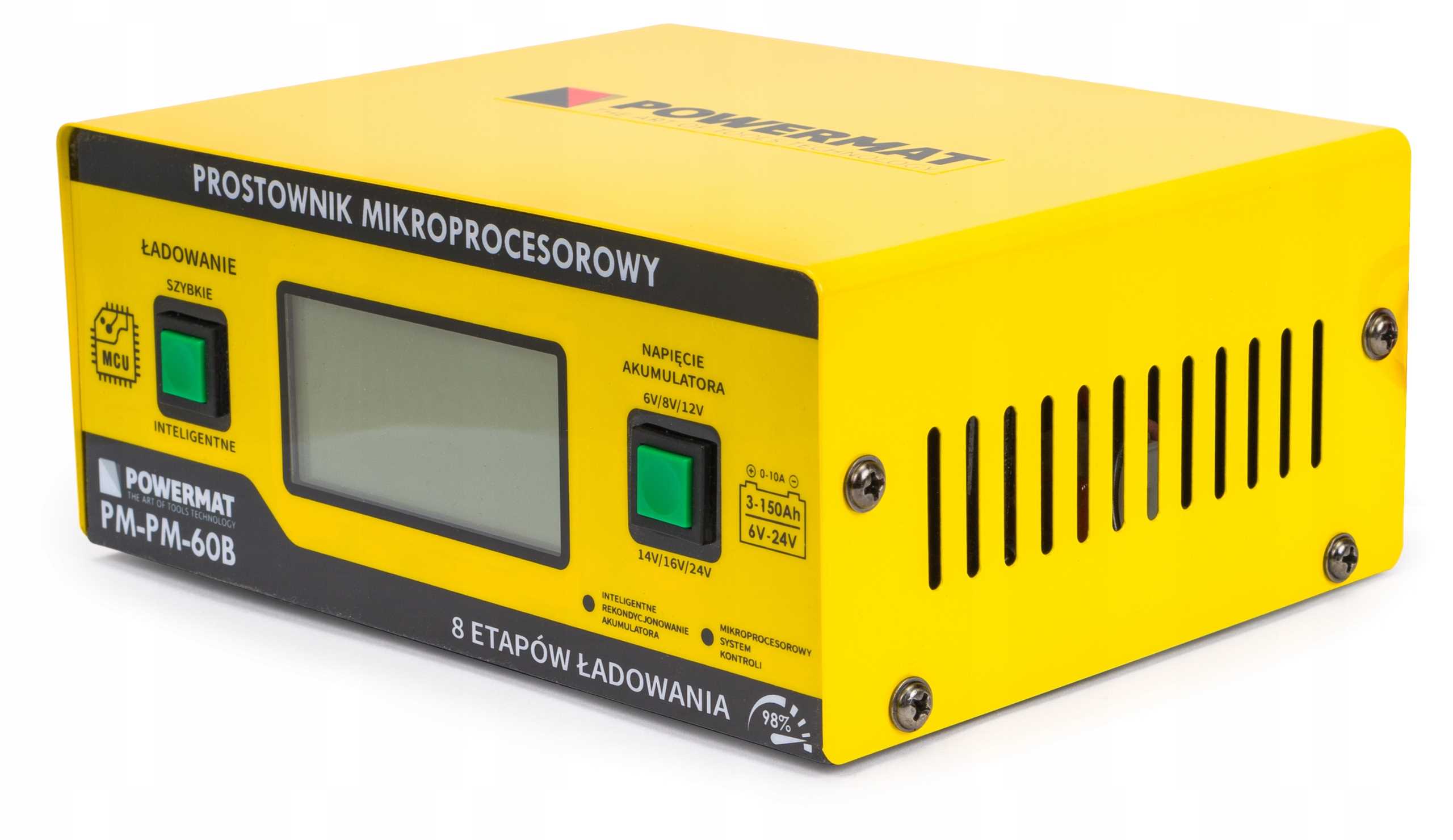

AKUMULATORSKI USMERNIK PM-PM-60B poljske znamke POWERMAT

TEHNIČNI PODATKI:

• nazivna napetost: 230V/50 Hz
• podprte napetosti baterij: 6V/8V/12V/14V/16V/24V (pulzno dinamično)
• identifikacija napetosti za 12V: 8V – 14,5V
• identifikacija napetosti za 24V: 18V – 29V
• kapaciteta baterije 12V/24V: 3Ah – 150Ah
• polnilni tok: 0A – 10A
• postopek polnjenja: 8-stopenjsko (pametno ali hitro)
• delovna temperatura: –30°C – 50°C
• učinkovitost: 98 %
• podpira baterije: VRLA, WET, GEL, EFB, AGM

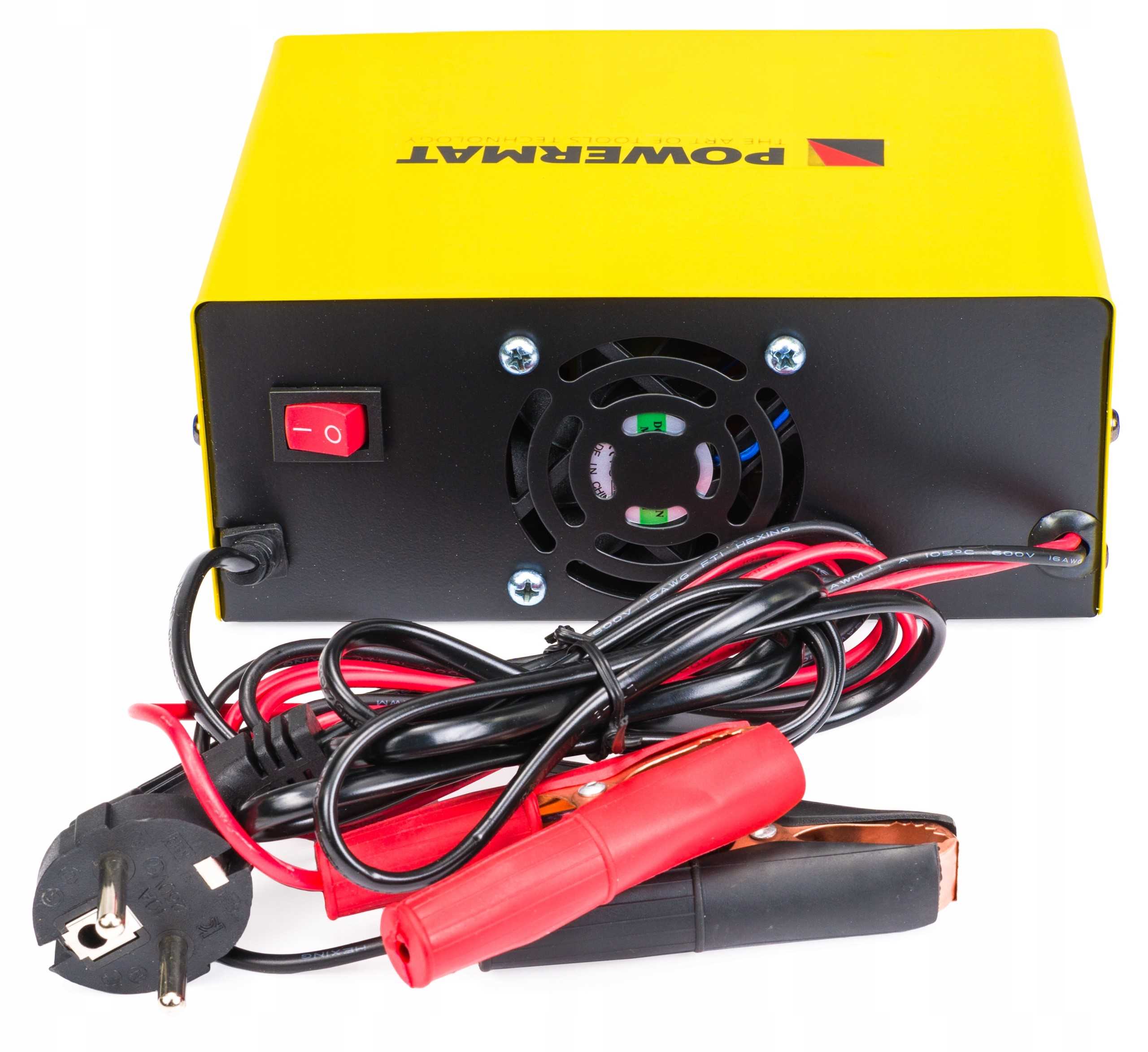

• vgrajen ventilator, ki ga krmili MCU
• neto teža: 0,95 kg
• dolžina napajalnega kabla: 136 cm
• dolžina žic „+“ in „-“: 120 cm

TEHNOLOGIJA MCU (mikrokrmilniška enota); PWM (impulzno-širinska modulacija), LCD.

OPREMA

• polnilnik
• originalna škatla
• uporabniški priročnik

INTELIGENTNI NAČINI DELOVANJA

PREDNOSTI MIKROPROCESORSKIH KONTROL

• Konstantna napetost : Uporaba konstantne napetosti za polnjenje baterije, preverjanje, ali polnilni tok ni previsok, z zmanjševanjem le-tega med postopkom.
• Konstantni tok : Označuje, da je napetost baterije nižja od nastavljene napetosti polnilnika, vendar bo polnilnik vzdrževal konstanten tok za polnjenje baterije.
• Modulacija vzdrževalnega polnjenja : Ko se napetost baterije približa nazivni napetosti in je polnilni tok že nizek do nastavljenega toka, bo preklopil v način modulacije plavajočega polnjenja. To pomeni, da se baterija polni, vendar se nenehno preverja padci napetosti in se samodejno polni z izmeničnim tokom.
• Modulacija plavajočega polnjenja : Ta način bo baterijo ohranjal popolnoma napolnjeno.

8-STOPENJSKO POLNJENJE

• 1. KORAK: DIAGNOSTIKA : Analizira baterijo, njeno stanje napolnjenosti in pravilne povezave med baterijo in polnilnikom.
• 2. KORAK: RAZŽVEPLJENJE : prepoznavanje sulfatizirane baterije, polnjenje z nizkonapetostnim in visokotokovnim pulzirajočim tokom omogoča odstranitev sulfata s plošč baterije in obnovitev njene začetne kapacitete.
• 3. KORAK: ANALIZA : preverjanje, ali je baterija poškodovana in ali lahko sprejme polnilni tok – preprečuje polnjenje poškodovane baterije.
• 4. KORAK: MEHKI ZAGON : če baterija ni poškodovana, se polnjenje začne z relativno nizkim tokom (približno 15 %), pri čemer se ga postopoma povečuje.
• 5. KORAK: GLAVNO POLNJENJE : polnjenje z največjim tokom pri konstantnem toku, ki se samodejno prilagaja glede na stanje napolnjenosti baterije, dokler ni doseženih 80 % kapacitete baterije.
• 6. KORAK: KONČNO POLNJENJE : polnjenje z padajočim tokom in konstantno napetostjo, dokler ni doseženih 100 % kapacitete baterije.
• 7. KORAK: ANALIZA : test napolnjenosti baterije, ki traja približno 2 minuti – če se raven napolnjenosti baterije po prekinitvi polnjenja ne zniža, se postopek polnjenja zaključi.
• 8. KORAK: PULZIRANJE : spremljanje napetosti baterije in vzdrževanje optimalne napolnjenosti pri 95–100 % kapacitete s pomočjo impulzov polnilnega toka.

NADZOR MCU (MIKROPROCESOR)

VARNOSTNE FUNKCIJE

• Prenapetostna zaščita – zaščita se aktivira, ko je nastavljena polnilna napetost, ki se razlikuje od zaznanega parametra.
• Diagnostična funkcija baterije – polnilnik nenehno spremlja stanje baterije.
• Zaščita pred pregrevanjem : Ko temperatura polnilnika preseže 150 °C, bo polnilnik prenehal polniti. Ko se temperatura zniža na 80 °C ali se polnilnik izklopi za približno 10 minut, lahko baterijo ponovno napolnite.
• Zaščita pred kratkim stikom : Ko pride do kratkega stika, polnilnik samodejno preneha delovati. To bo signaliziral dolg pisk. Preprosto varno priključite polnilnik in samodejno se bo znova polnil.
• Zaščita pred obratno priključitvijo : Ko so priključki (+/-) pomotoma priključeni obratno, vas bo polnilnik na to opozoril s prekinitvami dolgimi piski. Polnjenje se bo nadaljevalo, ko bodo priključki pravilno priključeni.

SODOBNA TEHNOLOGIJA POLNJENJA PWM Z UPORABO MCU

Usmernik PM-PM-60B podjetja Powermat je prvi polnilnik baterij na trgu z mikroprocesorskim krmilnim sistemom v tehnologiji PWM, ki omogoča polnjenje baterij do 24 V in možnost izbire nestandardnih tipov napetosti baterij, ki bodo inteligentno in natančno izbrale ustrezne parametre, s čimer bodo regenerirale vašo izpraznjeno in zanemarjeno baterijo.

Inteligentno obnavljanje baterije se izvaja z neprekinjenim testiranjem sistema in preklapljanjem polnjenja v 4 načinih (konstantna napetost; konstantni tok; modulacija vzdrževalnega polnjenja; modulacija plavajočega polnjenja).

Polnjenje v inteligentnem (SMART) ali hitrem (FAST) načinu ne potrebuje vaše pozornosti, saj so vsi programi, ki nadzorujejo postopek polnjenja, zelo skrbno zasnovani za ustrezne tipe baterij in njihove nazivne napetosti, da bi jih čim bolj natančno pripeljali v idealno stanje. PWM (impulzno-širinska modulacija)

 – je metoda regulacije tokovnega ali napetostnega signala s konstantno amplitudo in frekvenco, ki sestoji iz spreminjanja delovnega cikla signala. Vezje PWM napaja napravo neposredno ali prek nizkoprepustnega filtra, ki zgladi spremembe električnega toka in napetosti. Prikaz parametrov polnjenja

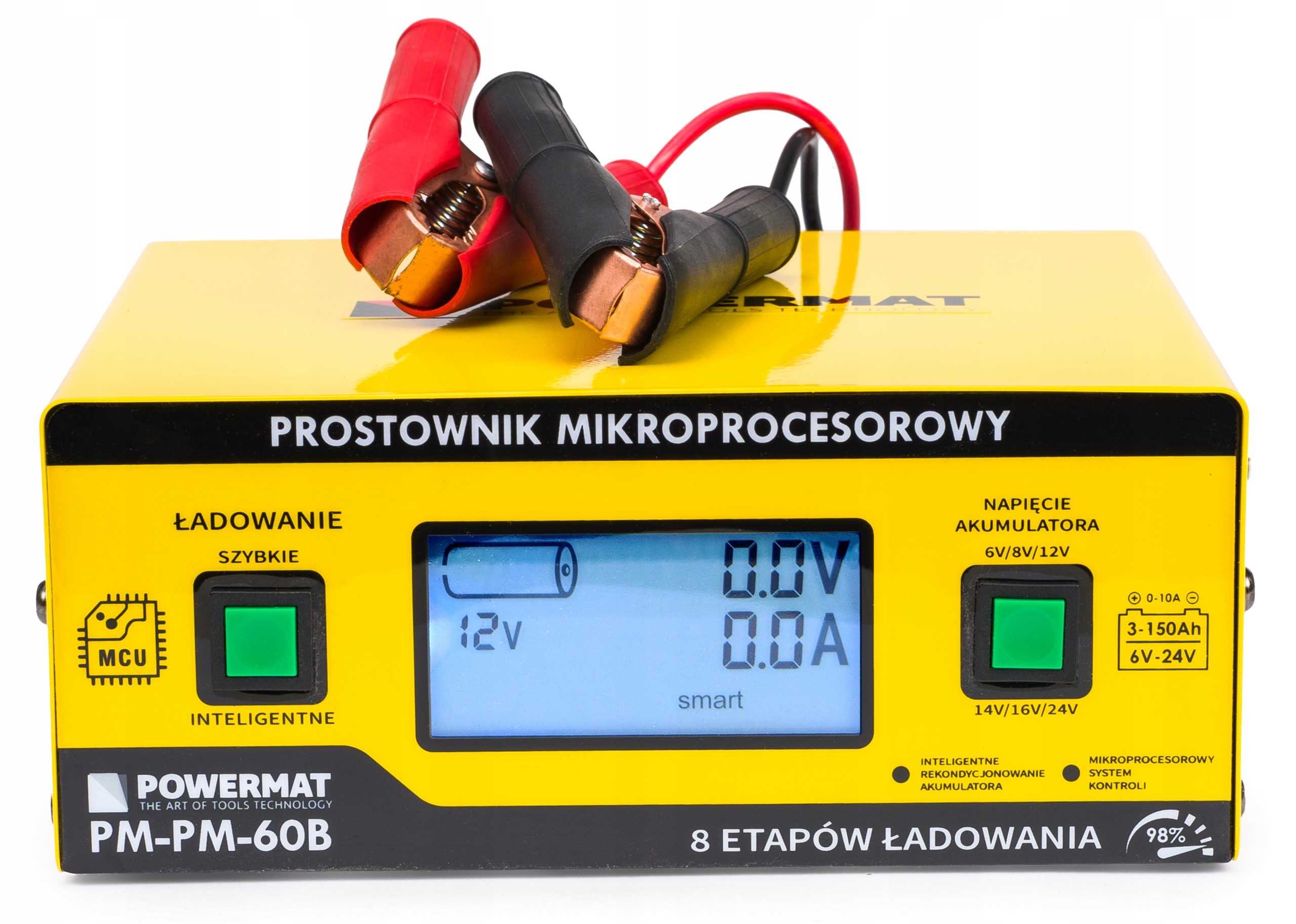

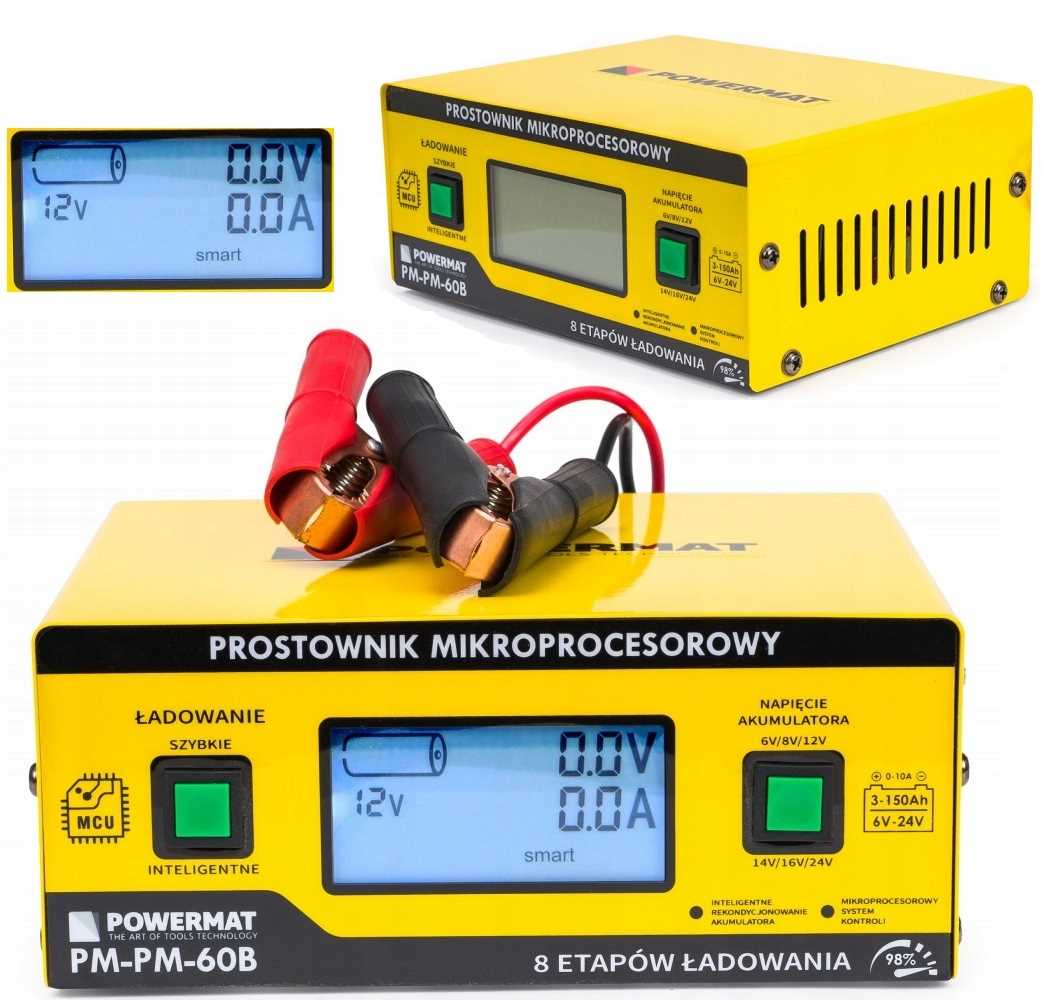

omogoča dodatno spremljanje stanja baterije. Velik zaslon prikazuje informacije o trenutnem toku, načinu polnjenja in trenutni napetosti baterije. Stanje napolnjenosti si lahko ogledate tudi v odstotkih. Zelo visoka učinkovitost polnjenja pri temperaturah nad ničlo.

Z naprednim nadzorom procesov polnjenja je učinkovitost usmernika 98 % , zaradi česar je neprimerljiv s tradicionalnimi tipi usmernikov brez te vrste tehnologije. TEHNIČNI PODATKI

znamka:

• POWERMAT model:
• PM-PM-60B nazivna napetost:
• 230V/50 Hz podprte napetosti baterij:
• 6V/8V/12V/14V/16V/24V (pulzno dinamično) identifikacija napetosti za 12V:
• 8V – 14,5V identifikacija napetosti za 24V:
• 18V – 29V kapaciteta baterije 12V/24V:
• 3Ah – 150Ah polnilni tok:
• 0A – 10A postopek polnjenja:
• 8-stopenjsko (pametno ali hitro) delovna temperatura:
•  –30°C – 50°C učinkovitost:
• 98 % podpira baterije:
• VRLA, WET, GEL, EFB, AGM vgrajen ventilator, ki ga krmili MCU
• neto teža:
• 0,95 kg dolžina napajalnega kabla:
• 136 cm dolžina kablov „+“ in „-“:
• 120 cm
