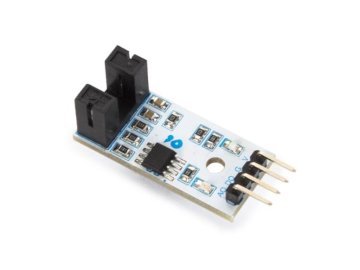

Wpse347 je modul senzorja hitrosti Lm393, ki se široko uporablja pri zaznavanju hitrosti motorja, štetju impulzov, nadzoru položaja itd. Senzor je zelo enostaven za upravljanje: če želite izmeriti hitrost motorja, se prepričajte, da ima motor disk z luknjami. Vsaka luknja mora biti na disku enakomerno razporejena. Vsakič, ko senzor vidi luknjo, ustvari digitalni impulz na zatiču D0. Ta impulz gre od 0 V do 5 V in je digitalni Ttl signal. Če ta impulz zajamete na razvojno ploščo in izračunate čas med obema impulzoma, lahko določite hitrost vrtljajev: (čas med impulzi X 60)/število lukenj. Na primer, če imate eno luknjo v disku in je čas med dvema impulzoma 3 sekunde, imate hitrost vrtljajev 3*60 = 180 vrt/min. Če imate 2 luknji v disku, imate hitrost vrtljajev (3*60/2) = 90 vrt./min.

Osnovne informacije o izdelku: •• Jeziki navodil za uporabo: Angleščina •• Primarne barve: Bela •• Enota za globino: 3,5 cm •• Enota za višino: 15,5 cm •• Enota za širino: 7,5 cm •• Enota za težo: 25 G • Tehnični podatki: • • Specifikacije Kompleti in moduli:

• 4-polni priključek: analogni izhod, digitalni izhod, ozemljitev, Vcc
• LED indikator napajanja
• LED indikator izhodnih impulzov pri D0

• Delovna napetost: 3,3 do 5 Vdc
• Širina utora: 5 mm

• Operativne lastnosti: •• Raven spretnosti kodiranja: Nič •• Raven spretnosti elektronike: Nič •• Raven spretnosti mehanike: Nič •• Raven spretnosti spajkanja: Nič.
