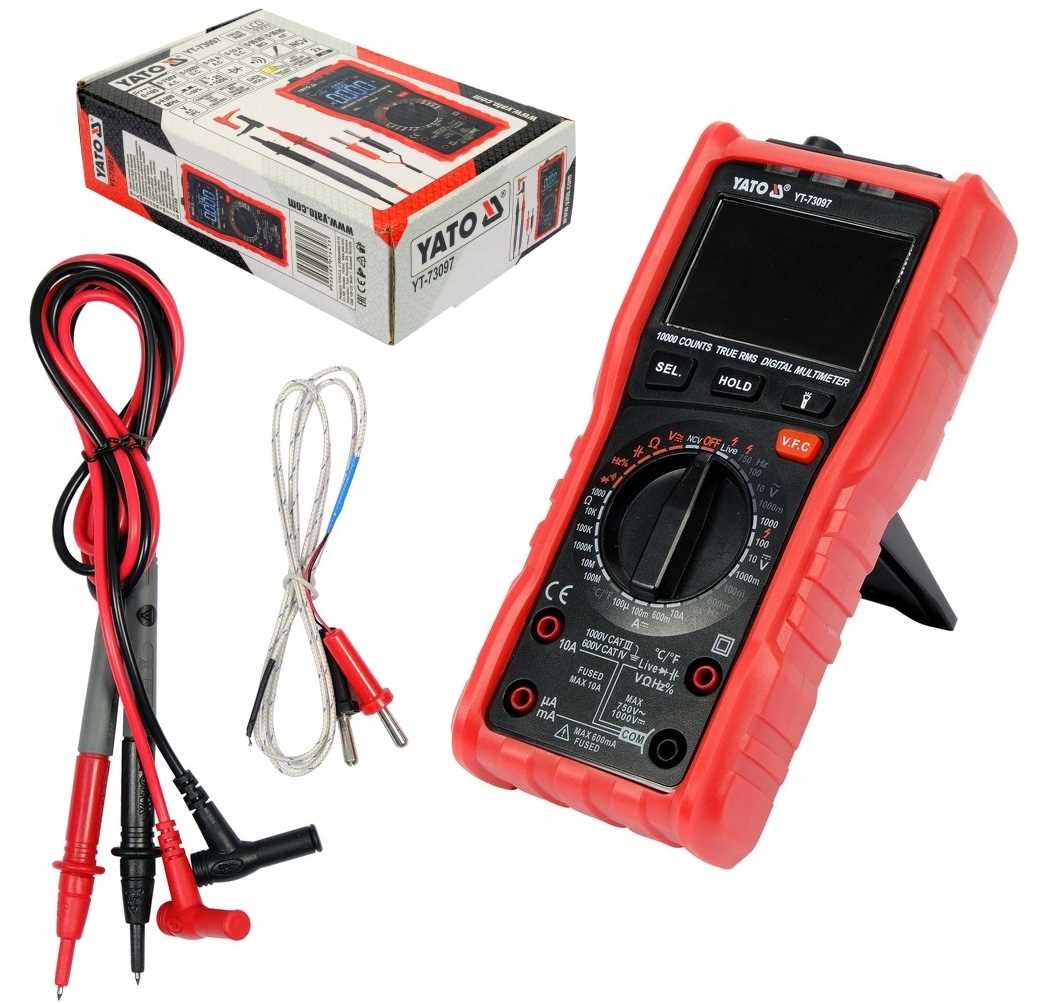

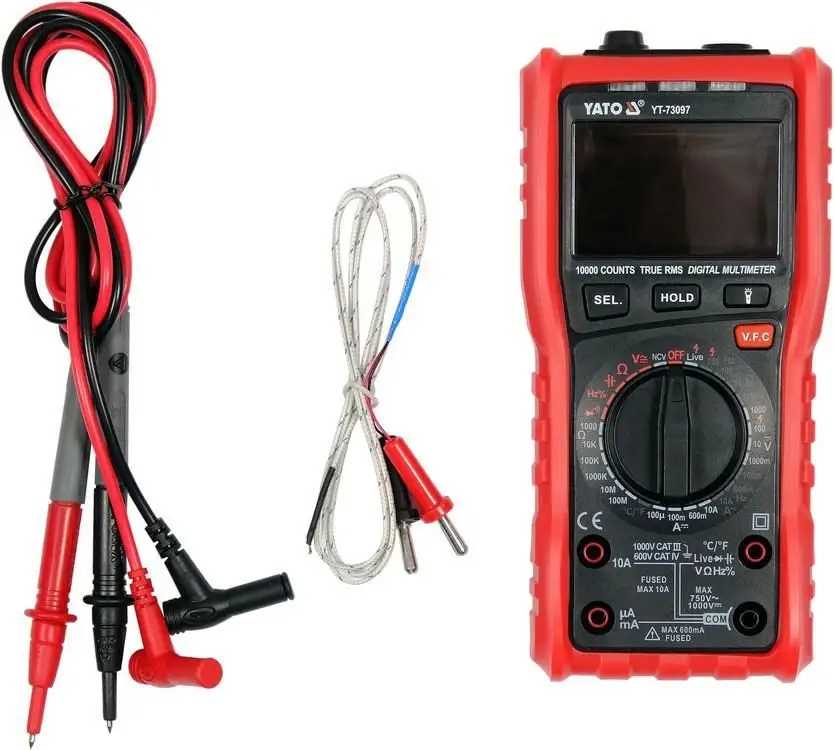

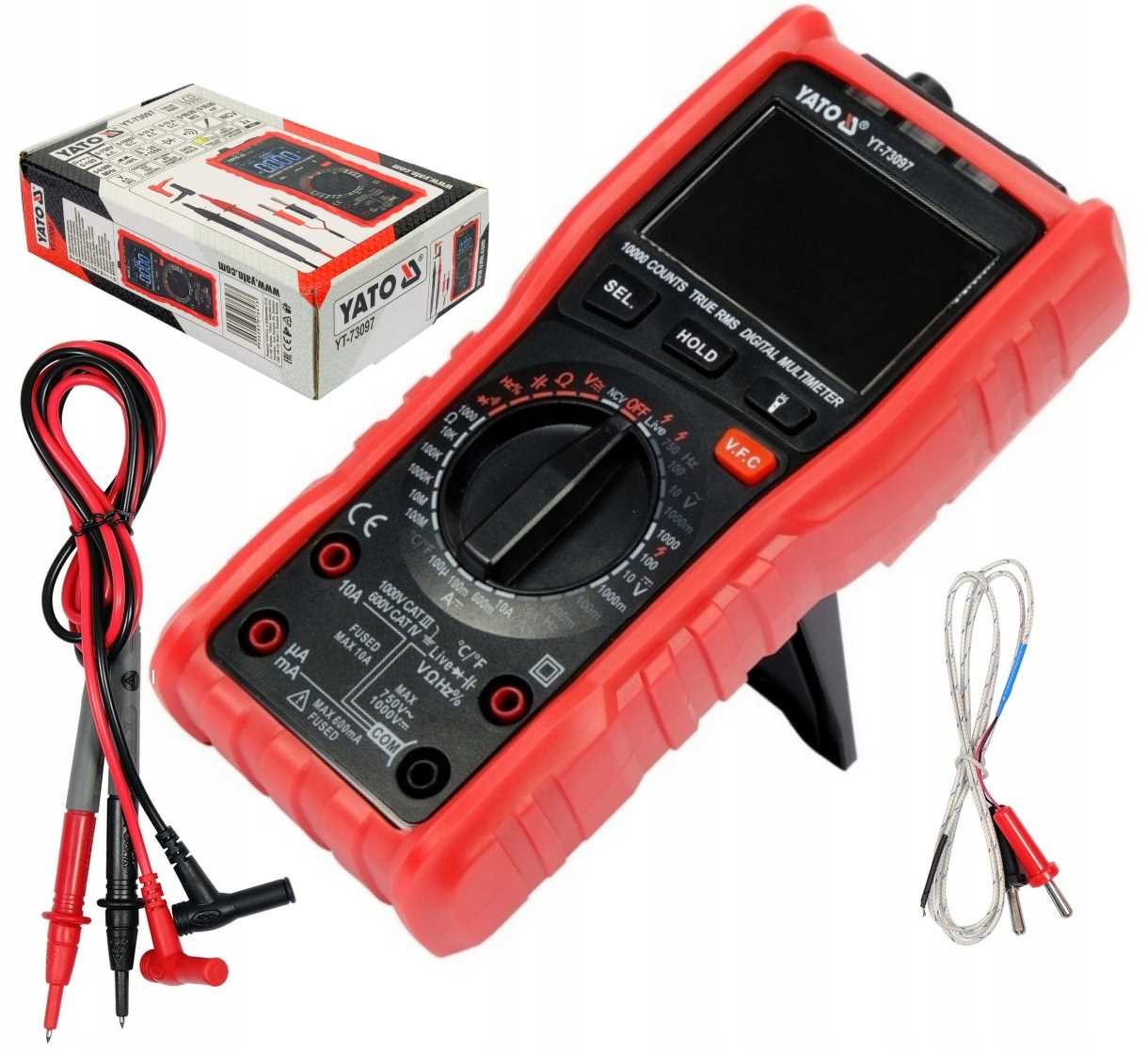

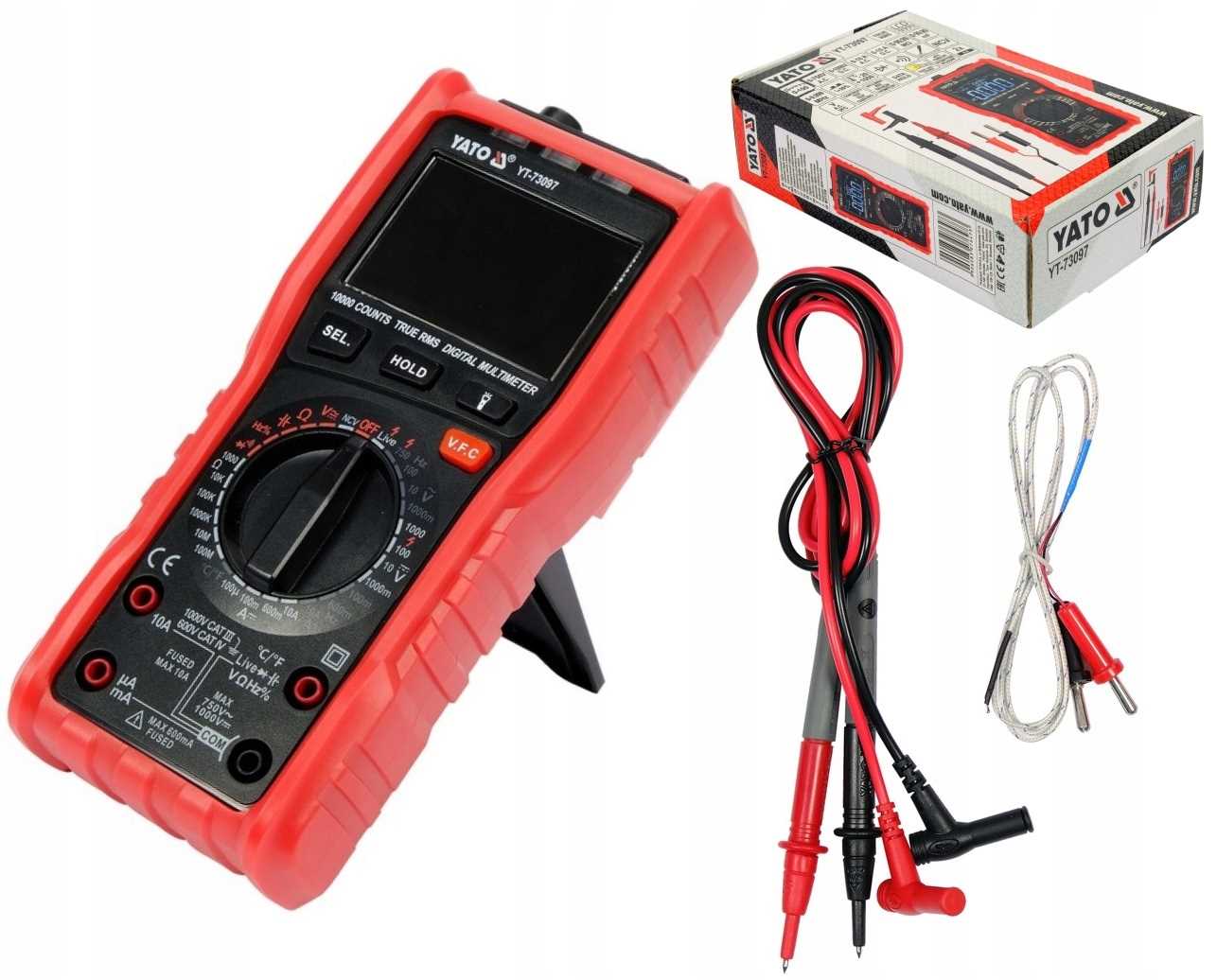

DIGITALNI MERILNIK TRUE RMS Z AVTOMATSKIM IN ROČNIM OBMOČJEM LCD 9999

YATO YT-73097

Univerzalni merilnik YT-73097 s funkcijo TRUE RMS in edinstveno zasnovo z avtomatskim in ročnim merilnim območjem. Omogoča vam izvajanje osnovnih in naprednih električnih meritev. Velik večfunkcijski LCD-zaslon omogoča hkratni prikaz dveh vrednosti v nekaterih načinih merjenja, npr. napetosti in frekvence iz vtičnice. Ohišje je opremljeno z rdečim gumijastim etuijem z namenskimi mesti za merilne sonde, zaradi česar vam merilnik ne bo zlahka zdrsnil iz rok in zmanjša tveganje poškodb ob padcu. Sodobna zasnova plošče in posebna programska oprema zagotavljata ne le hitrost, natančnost in ponovljivost odčitkov, temveč tudi povečano raven varnosti, kar dokazuje pridobitev certifikata CAT IV do 600V.

OSNOVNE MERITVE

• Meritev izmenične napetosti: AC 0–750 V, TRUE RMS + VFC
• Meritev enosmerne napetosti: DC 0–1000 V
• Meritev izmenične napetosti: AC 0–10 A, TRUE RMS
• Meritev enosmerne napetosti: DC 0–10 A
• Meritev upornosti: 0–99,99 MΩ
• Preizkus diode: IF 1 mA, UR 3,2 V
• Preizkus prevodnosti: 0–30 Ω

DODATNE MERITVE

• Meritev kapacitivnosti kondenzatorja: 0–99,99 mF
• Meritev frekvence: 0–9,999 MHz
• Meritev delovnega cikla: 1–99 %
• Meritev temperature: –20 do 1000 °C
• Brezkontaktno zaznavanje izmenične napetosti: NCV

MERILNA NATANČNOST

Primer določanja natančnosti merjenja izmenične napetosti. Izračuni za rezultat meritve: 235V

• natančnost meritve merilnika YT-73097 za to območje je: ±(1,0 % + 5), ločljivost 0,1V
• izračuni formule za napako meritve: (rezultat meritve x 1,0 %) + 5 x ločljivost
• izračuni: (235 × 1,0 %) + 5 × 0,1 = 2,35 + 0,5 = 2,85V

Dejanski rezultat ob upoštevanju napake meritve za indikacijo 235V = 235 ± 2,85V

• rezultat ob upoštevanju napake meritve za indikacijo meritve enosmerne napetosti: 12V = 12 ± 0,09V
• rezultat ob upoštevanju merilne napake za indikacijo meritve izmeničnega toka: 8A = 8 ± 0,15A

Tabelo z ločljivostjo in natančnostjo za dano meritev najdete v uporabniškem priročniku.

VGRADNE FUNKCIJE

• PRAVA RMS – merilnik s to funkcijo izračuna dejansko efektivno vrednost izmenične napetosti in toka za sinusoidne in nesinusoidne valovne oblike. Naprava najprej izmeri dejansko vrednost sinusnega vala v več časovnih intervalih → nato kvadrira rezultate meritev → jih sešteje → izračuna povprečje → in na koncu iz povprečnega rezultata izračuna kvadratni koren. Rezultat meritve je dejanska efektivna vrednost izmenične napetosti/toka, tudi za popačen sinusni ali kvadratni val
• NCV – brezkontaktno zaznavanje izmenične napetosti z induktivno metodo. Merilnik zazna prisotnost napetosti v izolirani žici s pomočjo senzorja NCV na sprednji strani naprave.
• LIVE – Preizkusi prisotnost faze z eno od merilnih sond. To vam omogoča, da preverite, katera od odprtin električne vtičnice vsebuje fazo. Vstavite merilno sondo v odprtino; če je zaznana faza, se na zaslonu prikaže LIVE
• VFC – Ta funkcija se uporablja pri merjenju izhodne napetosti krmilnika elektromotorja, ki za krmiljenje hitrosti motorja uporablja spremembe frekvence in napetosti (krmilniki VFD). Ko je ta funkcija aktivirana, merilnik filtrira visokofrekvenčne motnje, na primer iz signala PWM, tako da ostane le nizkofrekvenčna. Ta filter omogoča natančno merjenje efektivne vrednosti napetosti, ki teče iz krmilnika v motor.
• AUTO – samodejna prilagoditev merilnega območja. Pri merjenju neznanih vrednosti z merilnikom z ročno nastavitvijo območja z gumbom je treba meritve izvajati zaporedno od najvišjega območja do območja, ki zagotavlja najnatančnejši rezultat – sicer tvegate poškodbo naprave. Pri multimetru s funkcijo AUTO pa je dovolj ena sama meritev in merilnik bo samodejno našel optimalno območje. Merilnik YT-73097 je edinstven po tem, da poleg samodejnih načinov merjenja ponuja tudi meritve osnovnih električnih veličin z uporabo območij, ki jih ročno nastavimo z gumbom, s čimer združuje prednosti obeh rešitev. Če poznamo približno izmerjeno vrednost in nastavimo ustrezno območje, bomo pridobili na hitrosti prikaza
• SEL – sprememba načina merjenja, npr. merjenje izmenične (AC) v enosmerno (DC) napetost
• HOLD – ohranjanje trenutno izmerjene vrednosti na zaslonu
• SVETILKA – na sprednji strani naprave je dioda za osvetlitev delovnega mesta, ki se vklopi in izklopi s tem gumbom

DODATNE INFORMACIJE

• LCD zaslon, največji prikazani rezultat: 9999
• zvočni in svetlobni signal pri preizkusu prevodnosti za upornost pod 30Ω
• samodejni način za preizkus diod in prevodnosti, pri tej nastavitvi bo merilnik zaznal, ali Gre za diodo ali vezje z nizko upornostjo
• možnost ločenega vklopa preizkusa diode in prevodnosti z gumbom SEL, v nastavitvi preizkusa prevodnosti se bo takoj oglasil brenčalo
• priložene 15 cm dolge merilne sonde
• dolžina kabla s sondami: 110 cm
• premer kabla z izolacijo: 3,5 mm
• zasnova z zaščito pred preobremenitvijo in zaščitno zaščito za meritve toka in napetosti
• alarm pregorele varovalke
• alarm, ko je merilna sonda vstavljena v napačno vtičnico, npr. Če po vklopu merilnika nastavimo na merjenje napetosti in vstavimo merilno sondo v vtičnico za merjenje toka, se na zaslonu prikaže VODILO
• Ohišje iz ABS plastike
• samodejni izklop merilnika po 10 minutah neaktivnosti
• indikator nizke napolnjenosti baterije
• napajanje: dve 1,5 V (AA) bateriji

Parametri

• Samodejno nastavljanje območja: DA
• Merjenje frekvence: 0–9,999 MHz
• Meritev izmenične napetosti: 0–750 V + True RMS + VFD
• Meritev enosmerne napetosti: 0–1000 V
• Meritev kapacitivnosti: 0–99,99 mF
• Meritev upora: 0–99,99 MΩ
• Meritev temperature: –20 do 1000 °C
• Meritev delovnega cikla: 1–99 %
• Izmenični tok: 0–10 A + True RMS
• Enosmerni tok: 0–10 A
• Preizkus prevodnosti: DA
• Preizkus diode: DA
