INVERTERSKI VARILNI APARAT / MIG APARAT

(MIG-MAG / FLUX / MMA / LIFT-TIG) 220A

SINERGIČNI VEČNAMENSKI

Znamka: Powermat

Model: PM-IMGTS-220L

Tehnični podatki

• model: PM-IMGTS-220L
• napajanje: 230 V / 50 Hz
• poraba energije MIG / MAG: 6 kVA
• poraba energije TIG: 5,8 kVA
• poraba energije MMA: 5,8 kVA
• metode varjenja: MIG-MAG TALIKA / MMA / LIFT-TIG
• Območje varilnega toka MIG-MAG: 30 – 220 [A] (odvisno od debeline žice) (10 V – 26,5 V)
• Območje varilnega toka SYN-MIG: 30 – 220 [A] (odvisno od debeline žice)
• Območje varilnega toka MMA: 25 – 220 [A]
• Območje varilnega toka TIG: 15 – 220 [A]
• delovni cikel varilnega toka 100 %: (MIG-MAG – 170 A)
• delovni cikel varilnega toka 60 %: (MIG-MAG – 220 A)
• delovni cikel varilnega toka 100 %: (MMA – 170 A)
• delovni cikel varilnega toka 60 %: (MMA – 220 A)
• delovni cikel varilnega toka 100 %: (TIG-LIFT – 170 A)
• delovni cikel varilnega toka 60 %: (TIG-LIFT – 220 A)
• podprti premeri žic: 0,6 / 0,8 / 0,9 / 1,0 [mm]
• podprti premeri elektrod: 1,6 mm – 5 mm
• Varilna napetost MIG-MAG: 15 – 26,5 [V]
• načini delovanja: ročni / polavtomatski / sinergijski
• podprti koluti žice: maks. do 5 kg
• izolacijski razred: F
• glavna varovalka: 25 A (MIG), 32 A (MMA), 25 A (TIG)
• razred zaščite: IP21S

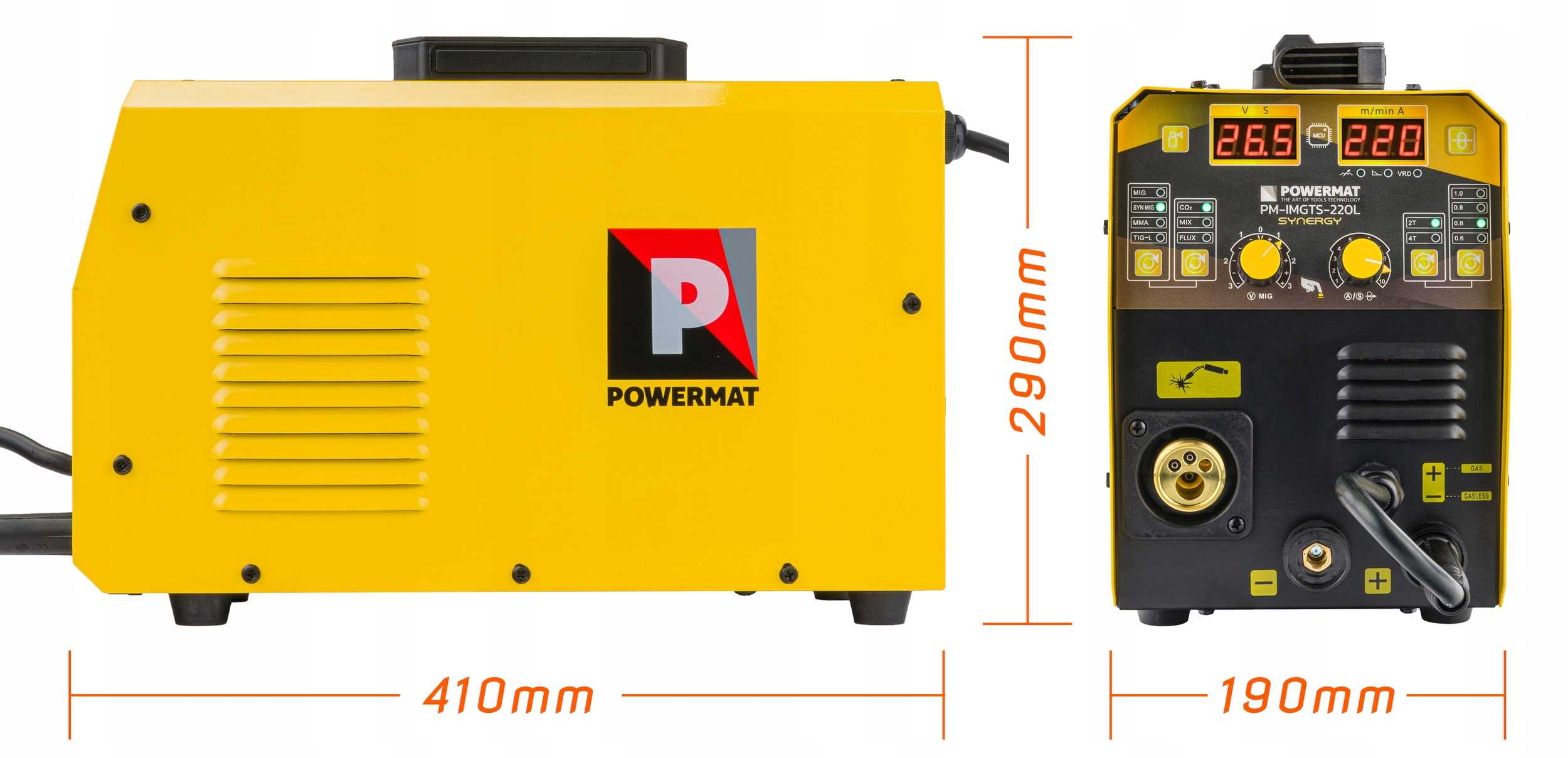

• dimenzije: 41 × 19 × 29 [cm] (dolžina / širina / višina)
• neto teža: 7,5 kg

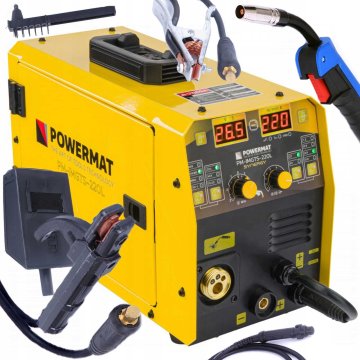

Oprema

• držalo za ozemljitev (-): 205 cm
• Držalo za MMA elektrodo (+): 210 cm / premer vtiča 13 mm 35–50
• Gorilnik EURO MIG / MAG: 295 cm
• kontaktna konica: 1× 0,8 [mm]
• valjček (dvostranski) nosilna žica: 0,8 mm in 1,0 mm; tip U
• varilna maska
• krtača s kladivom
• uporabniški priročnik v poljščini in angleščini

Kaj je

inverter migomat PM-IMGTS-220L?

Polavtomatski varilni aparat POWERMAT PM-IMGTS-220L ima zelo široko področje uporabe. Omogoča učinkovito varjenje različnih vrst materialnih skupin v širokem razponu debelin materiala. Tranzistorji IGBT ugodno vplivajo na manjšo porabo električne energije, večjo odpornost na motnje in padce napetosti ter dobre lastnosti obloka.

Nadzorna plošča je zdaj še enostavnejša za uporabo, upravljavec pa ima hiter dostop do vseh funkcij. To pozitivno vpliva na ergonomijo in delovno učinkovitost v obratu.

Naprava ima sinergijsko varilno funkcijo , ki omogoča najvišjo kakovost varjenja pri varjenju vseh varljivih materialov – zlasti nerjavečega jekla in aluminija.

Elektronika naprave temelji na tranzistorjih IGBT , ki združujejo prednosti dveh vrst tranzistorjev: enostavnost krmiljenja tranzistorjev s efektom polja ter visoko prebojno napetost in hitrost preklopa bipolarnih tranzistorjev. Varilni tok je zelo stabilen, kar zagotavlja popoln var. Zahvaljujoč IGBT tehnologiji je naprava lažja in energetsko učinkovitejša.

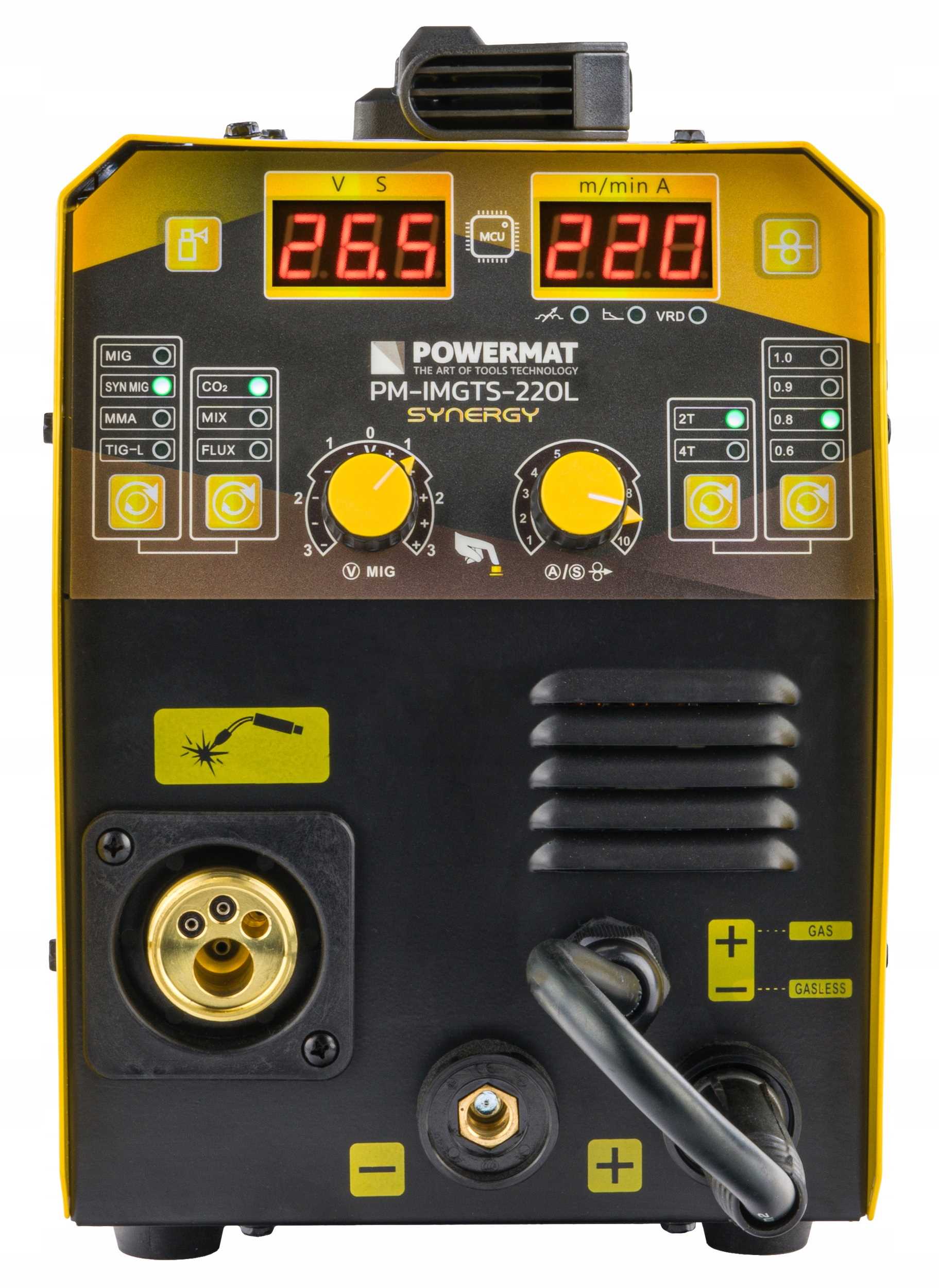

Model PM-IMGTS-220L je varilni avtomat, ki temelji na učinkovitih IGBT tranzistorjih. Opremljen je z dvema enostavno berljivima zaslonoma LCD , ki prikazujeta trenutni varilni tok, nastavljen z gumbi, od katerih je eden tudi gumb za izbiro funkcij. MIG varilni aparat je opremljen s hladilnim ventilatorjem, elektroniko in drugimi komponentami ter toplotnim senzorjem za zaščito naprave pred pregrevanjem

Visoka učinkovitost in učinkovito hlajenje

Zahvaljujoč uporabi tehnologije IGBT tranzistorjev je učinkovitost naprave kar 60 %.

Popolnoma avtomatsko podajanje žice.

Vgrajene funkcije za lažje delo

• VROČ ZAGON (samodejni) , splošno znan kot vroči zagon, omogoča začasno povečanje varilnega toka nad vrednost, ki jo nastavi varilec. VROČI ZAGON se aktivira, ko se oblok prižge, in je zasnovan tako, da preprečuje, da bi se elektroda prižgala na material. Močno poenostavi vžig elektrode.
• PREPREČEVANJE ZAPRTJA __HtM1P14CEhO1D3R___ (samodejno) izklopi/zmanjša varilno napetost in tok v primeru kratkega stika med elektrodo in obdelovancem. PREPREČEVANJE ZAPRTJA omogoča varilcu enostavno odstranitev elektrode. MOČ OBLKA (0 – 10)
• stabilizira oblok ne glede na njegovo dolžino. Zmanjšanje vrednosti funkcije povzroči mehkejši oblok in plitvejšo penetracijo, medtem ko povečanje vrednosti funkcije povzroči globljo penetracijo in možnost varjenja s kratkim oblokom. Pri najvišji vrednosti funkcije ARC FORCE je mogoče „potisniti elektrodo v lužo staljene kovine in material prežgati.“ VRD (VKLOP/IZKLOP)
• Ta funkcija zmanjša izhodno napetost na približno 20 V v izpraznjenem stanju, na varno raven, s čimer odpravi tveganje električnega udara. Dodatno udobje in prednosti pri delu zagotavljajo:

Ročni način (MIG)

•  – ta funkcija omogoča ročno nastavitev varilnih parametrov pri varjenju v zaščitni atmosferi ogljikovega dioksida FeC/Co2 ali v zaščitni atmosferi FeC/ArCo2E308 Ar98 Sinergijski način (SYN MIG)
•  – funkcija, ki omogoča nastavitev samodejne izbire parametrov S funkcijo FLUX ni treba uporabljati zaščitnih plinov
•  – priročno pri uporabi samozaščitnih žic Ročna izbira debeline žice
• na ustrezne parametre in samodejna območja Ročna izbira varilnega krmiljenja (dvotaktni – 2T / štiritaktni – 4T)
• Izbira samodejnih varilnih parametrov
• za vrsto plina, brez zaščitnega plina in za varjenje aluminija Funkcija FLUX
•  – pri varjenju s samozaščitnimi žicami E308 Ar98 Nastavitev induktivnosti (-10 – (+10)
• vam omogoča optimizacijo karakteristik obloka glede na debelino varjene pločevine ter metode in pogoje varjenja. Ta funkcija je uporabna pri varjenju tankih jeklenih pločevin, saj preprečuje njihovo pregorevanje, in pri spajkanju pocinkanih pločevin. Spreminjanje vrednosti induktivnosti zmanjša tudi količino varilnih brizg Sistem za podajanje žice

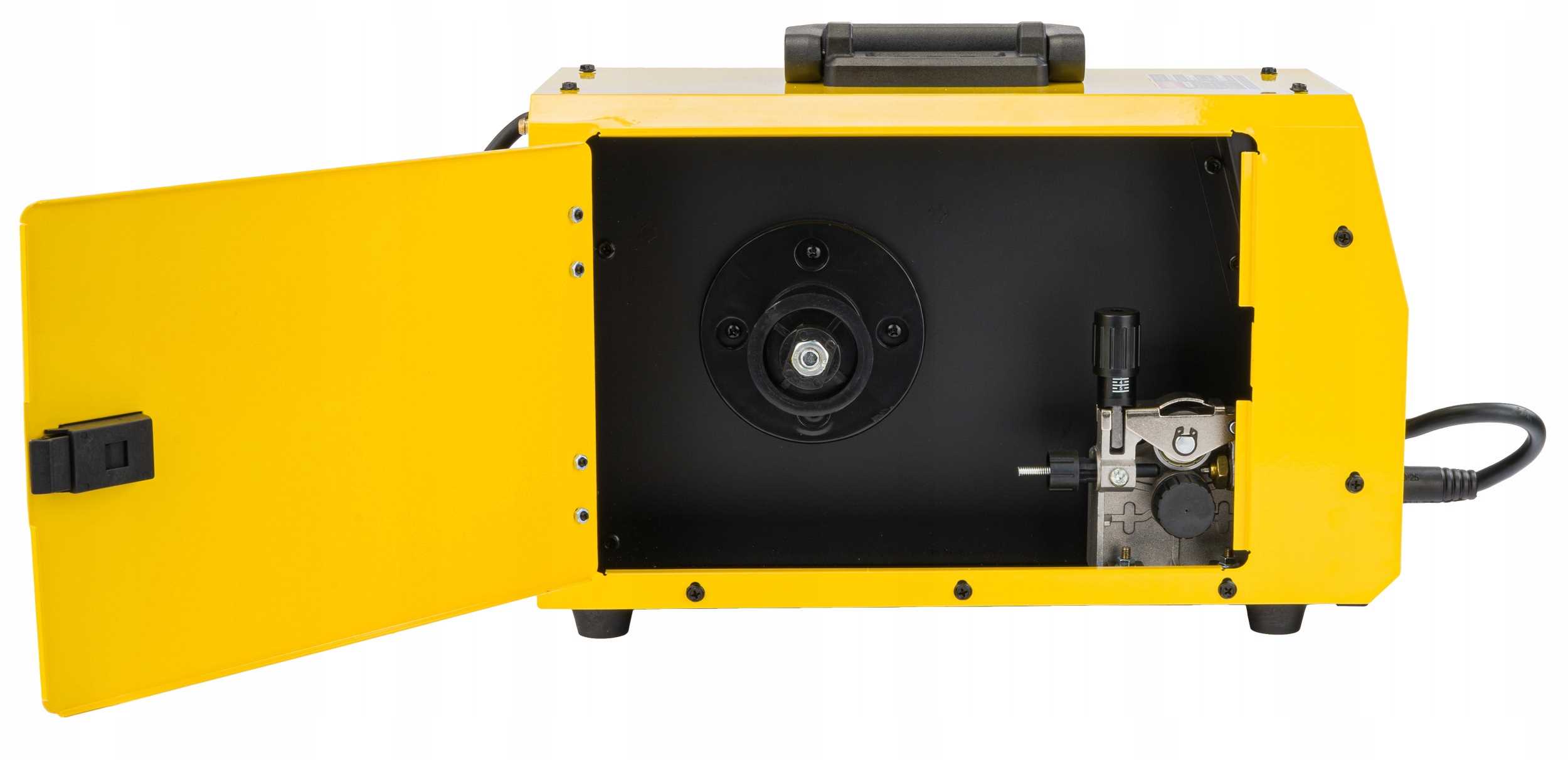

2-valjni podajalnik omogoča natančno premikanje varilne žice in odpravlja njeno zdrsavanje.

Mobilnost naprave

Lahka zasnova in stabilen aluminijast ročaj omogočata enostavno premikanje celotne naprave.

Varilne zmogljivosti naprave

PM-IMGTS-220L

MIG/MAG varjenje

MIG/MAG varjenje je eden najpogosteje uporabljenih varilnih postopkov. Kaj pa pravzaprav pomeni? Vse je odvisno od izbire ustreznih zaščitnih plinov in dodatnih kovin ter lastnosti različnih vrst varilnih oblokov.

MIG/MAG varjenje je znano tudi kot obločno varjenje z kovino.

Kje se uporablja ta metoda varjenja?

MIG/MAG varilni postopki so izjemno vsestranski. Uporabljajo se med drugim v kovinskopredelovalni industriji, pri gradnji jeklenih konstrukcij in rezervoarjev, ladjedelništvu in avtomobilski industriji. MIG/MAG postopki omogočajo varjenje komponent iz različnih materialov, debelin in geometrij. MIG varjenje je še posebej primerno za neželezne kovine: aluminij, magnezij, baker in titan. Metoda MAG se uporablja predvsem za varjenje nelegiranih, nizko legiranih in visoko legiranih jekel.

Prednosti MIG/MAG varjenja:

visoka hitrost nanašanja,

• brez žlindre,
• enostaven vžig obloka,
• dobra primernost za mehanizirano in avtomatizirano varjenje,
• visoka hitrost varjenja z dobro kakovostjo zvara,
• dobra primernost za uporabo v prisilnih in težavnih položajih,
• nizki stroški dodatnega materiala.
• MMA varjenje

Obločno varjenje s prevleko se imenuje tudi metoda MMA (ročno obločno varjenje) in je najstarejša in najbolj univerzalna metoda obločnega varjenja.

W Metoda MMA uporablja obločno elektrodo, ki je sestavljena iz kovinskega jedra, prevlečenega s stisnjeno prevleko. Med konico elektrode in varjenim obdelovancem se ustvari električni oblok. Oblok se vžge s stikom, ko se konica elektrode dotakne obdelovanca. Elektroda se stopi in kapljice staljene kovine z elektrode se prenesejo skozi oblok v staljeno varilno kopel, kjer po ohladitvi tvorijo zvar. Varilec premika elektrodo, ko se ta tali, proti obdelovancu, da ohranja konstantno dolžino loka, hkrati pa premika njeno talilno konico vzdolž varilne linije. Premaz taljene elektrode oddaja pline, ki ščitijo staljeno kovino pred atmosfero. Nato se strdi in na površini varilne konice tvori žlindro, ki ščiti strjevalno se varilno kovino pred okoljem. Ko Ko se elektroda odstrani z obdelovanca, se električni oblok ugasne in varjenje se prekine. Po nanosu enega navarka je treba žlindro mehansko odstraniti.

Osnovna razlika od drugih metod varjenja je v tem, da se pri metodi MMA elektroda skrajša. Pri metodah TIG in MIG/MAG ostane dolžina elektrode konstantna, prav tako pa tudi razdalja med držalom in obdelovancem. Pri metodi MMA je treba za ohranjanje konstantne razdalje med elektrodo in varilno talino držalo elektrode nenehno premikati proti obdelovancu, kar pomeni, da ima varilčeva spretnost pomembno vlogo.

TIG varjenje

TIG varjenje je metoda, ki omogoča najkakovostnejše varjenje. Varilni oblok gori med visokotemperaturno odporno, netaljivo volframovo elektrodo in obdelovancem. Inertni plin, po katerem je metoda dobila ime, ustvarja atmosfero brez kisika in preprečuje kemične spoje. reakcije. Tekoča varilna talilna masa. To ustvari gladke, enakomerne in porne zvare. Dodatni material se dovaja ročno ali iz podajalnika žice.

TIG varjenje je možno z vsemi varljivimi kovinami. Največje področje uporabe so nerjavna jekla in neželezne kovine, kot so aluminij, baker in medenina. TIG se uporablja predvsem za koreninske prehode, saj so zvari čisti in brez por, zato dobro prenesejo dinamične obremenitve.
