NAPRAVA ZA OPAZOVANJE Pločevine TELWIN 5500 Digital Car Spoter 400V Varilni aparat

Naprava za uporovno varjenje namenjena za industrijsko in profesionalno uporabo

Oglejte si varilni aparat Telwin 5500 400v v videoposnetku:

https://youtu.be/NJACA6-nnFw

Kopirajte povezavo in jo prilepite v okno brskalnika

Prenosna namestitev za uporovno varjenje (točkovni varilni aparat) z mikroprocesorskim krmilnikom digitalnim. Naprava omogoča izvajanje številnih vrst vroče in točkovne obdelave pločevine, ki je specifična za avtomobilski sektor in tiste sektorje, kjer se uporabljajo podobne vrste pločevine. Glavni parametri naprave so naslednji:

samodejna nastavitev varilnih parametrov

• možnost spreminjanja časa varjenja glede na vrednost, nastavljeno v samodejnem načinu
• omejitev pretoka v omrežju po vklopu naprave
• osvetljen zaslon s tekočimi kristali za prikaz ukazov in nastavljenih parametrov
• Točkovni varilni aparat se lahko uporablja za varjenje železnih pločevin z nizko vsebnostjo ogljika in pocinkanih železnih pločevin.

1

• Ozemljitveni kabel 1,5 m 2 Kabel pištole
• 2,5 m 3 Napajalni kabel 3,5 m 4 Ročaj
• s hitroodpiralno maso za udobno delo Zaslon: A.
• Večfunkcijski gumb –

START

• aktivira napravo za delovanje ob prvem zagonu –

  NAČIN izbira uporabljenega programa orodja od H

  do K – IZBIRA MERSKE ENOTE z držanjem gumba 3 sekunde lahko nastavite enoto debeline pločevine [mm], [in], [ga] B.

  Zmanjšanje debeline pločevine, časa varjenja in moči C. Povečanje debeline pločevine, časa varjenja in moči

• D. Zaslon s tekočimi kristali
• E. „START“
• Označuje, da je treba pritisniti gumb „MODE“
• za aktivacijo naprave za delovanje F. Prikazuje uporabljeni program, debelino pločevine ali kodo alarma (podrobnejša razlaga v uporabniškem priročniku) G. Pištola
• „Žep“ brez sprožilca (različica, ki se aktivira s stikom z obdelovancem)
• H. Točkovno varjenje čepov, zakovic, podložk, očesc, trikotnikov I. Varjenje vijakov/zakovic s premerom 4–6 mm
• J. Uporaba elektrode za vbrizgavanje
• K. Uporaba elektrode za zabijanje
• L. Prikazuje čas varjenja glede na samodejno nastavljeno vrednost
• M. Aktivira se s pištolo
• „Žleb“ N.
• Označuje, da se uporabljajo klešče O. Predstavlja debelino varjene pločevine
• P. Označuje, da je naprava v načinu termostatske zaščite
• Q. Označuje mersko enoto [mm], [in], [ga]
• Tehnični podatki: Nazivna napajalna napetost:
• 400V Omrežna frekvenca:

50/60Hz

• Največja Varilni tok: 3800A
• Sekundarna napetost odprtega tokokroga: 5,6V
• Največja moč: 10,5kW
• Nazivna moč: 1,8kW
• 50 Največji varilni tok Varovalka:
• 2500A Omrežna varovalka: 10A
• Faktor moči: 0,8
• Delovni cikel: 1,5
• Stopnja zaščite: IP22
• Uporabnik mora upoštevati naslednja priporočila za zmanjšanje izpostavljenosti elektromagnetnim poljem: priložite
• čim bližje skupaj dva varilna kabla,

(če se uporablja)

• glava in trup morata biti čim dlje od oboda zarezovanja ne ovijajte
• nikoli ne varite kablov (če se uporabljajo) drug okoli drugega ne povezujte točkovno
• medtem ko je znotraj varilnega tokokroga. Prepričajte se, da sta oba kabla na isti strani
• priključite povratni kabel točkovnega varilnega toka (če obstaja) na obdelovanec, na katerem se izvaja točkovna povezava, čim bližje povezavi ne izvajajte točkovnih povezav v bližini točkovnega varilnika,
• med delovanjem ne sedite ali se naslanjajte nanj (najmanjša razdalja: 50 cm) ne puščajte feromagnetnih predmetov
• (ki ustvarjajo magnetno polje okoli sebe ) blizu oboda točkovnega varjenja
• Pištola z držalom za medeninasto elektrodo 1 Držalo elektrod za elektrode Ø10/16 mm 2 Avtomatska pištola 3 Pištolski ročaj 4 Nosilec za obešanje

Drsno kladivo:

• Uporablja se za
• odstranjevanje vdolbin
• tako majhnih kot večjih vdolbin na karoseriji.
• Konica: držalo za

trikotnike / zvezde

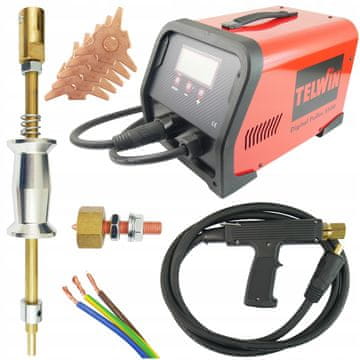

merilno napravo Komplet vsebuje: Varilni aparat

• Digitalni snemalnik Telwin 5500 400V Pištola brez sprožilca

Ozemljitveni kabel

• z maso za pikanje Udarni ekstraktor
• z držalom za zvezde Zvezde –
• 5 kosov.
