Ringankare med ETA OPTION 7-godkännande.

Momentstyrt expansionsankare med teknisk bedömning för användning i icke-sprucken betong.

Fördelar:

• Brett sortiment för mångsidig användning med lång metrisk gänga.
• Indikering av standard- eller reducerat ankarinstallationsdjup.
• Reducerat ankardjup minskar borrtiden och snabbar därmed upp installationstiden.
• Helt integrerad med bricka och mutter.

Manövrering:

• Förmontering och genomsticksmontering.
• Placera muttern i optimalt läge före montering (indrivningsstiftet sticker ut ca 3 mm utanför sexkantsmuttern).
• När den koniska skruven dras åt expanderar den ringen i det borrade hålet.

Tekniska data

Tillverkare: PGB_Smart
Ean: 5902134250557

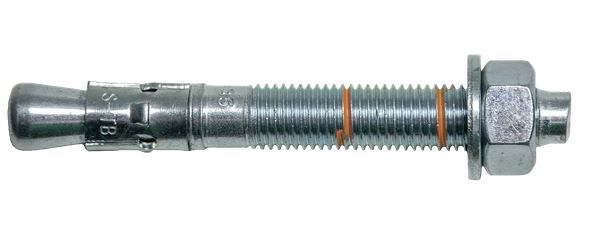

Ringankare.smart S-TB7 8*75 Vitförzinkad

d0 – Borrdiameter: 8
df – Genomgående hål i element: 9
h1 – Borrdjup: 60
Reducerat borrdjup (h1,röd): 45
hef – Effektivt förankringsdjup: 45
Effektivt förankringsdjup (hef,röd): 30
Nom. förankringsdjup (hnom): 55
Nom. förankringsdjup R(hnom,röd): 40
l: 75
M: M8
SW – Nyckelstorlek: SW 13
tfix – Elementtjocklek: 10
Tjocklek på fästelement R (tfix,röd): 25
Urtag / nyckel: SW 13
Tinst – Monteringsmoment Nm: 15


**

Illustrativa bilder
