Tekniska data:

Typ: trefas
Bakgrundsbelysning: nej
Andra funktioner: IR-optisk port
Basström (lb): 5A
Skyddsklass (IP): 51
Maximal ström (lmax): 80A
Minsta ström (lmin): 0,25A
Pulsfrekvens: 1000imp/kWh
Mätnoggrannhetsklass: B
Pulsutgång: ja
Multitariff: ja
Antal moduler: 4,50
Display – antal siffror: 6 + 2
MID-överensstämmelse (2014/32/EU): ja
Kommunikationsprotokoll: Modbus
Mått – djup: 66 mm
Mått – bredd: 76 mm
Mått – höjd: 100 mm
Portar: RS485
Strömförsörjning: 3 × 230V/400V~, 50/60Hz

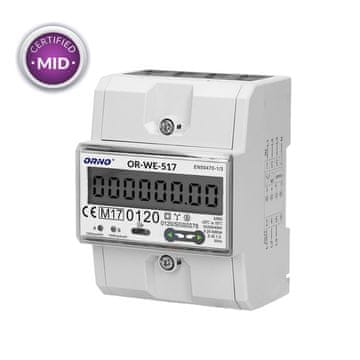

Enheten för att göra indikationer i metriska enheter (kWh), används för direkt mätning av aktiv effekt i ett trefassystem och registrering av förbrukad el med möjlighet till fjärravläsning av register för en grupp indikatorer, via ett trådbundet nätverk av RS485-standarden. Protokoll: Modbus-RTU-typ och 4 oberoende tariffer (användaren kan ställa in olika tider via RS485-porten). Utrustad med en IR-optisk port – fungerar med det optiska huvudet OR-WE-518. En speciell elektronisk krets, påverkad av den strömmande och den pålagda spänningen, genererar pulser proportionella mot den förbrukade elektriska energin. Energiförbrukningen i varje fas signaleras med en blinkande lysdiod.

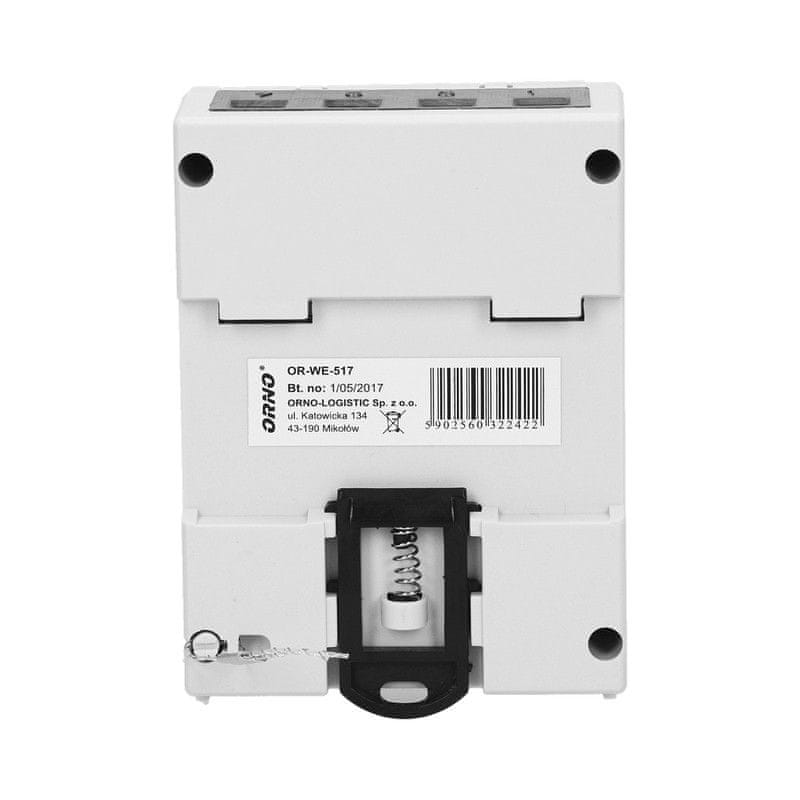

Antalet pulser omvandlas till förbrukad energi , och dess värde visas på LCD-skärmen (6+2). Strömförsörjning: 230V~, 50Hz, basström: 5A, max. ström: 80A, min. ström: 0,25A, pulsfrekvens: 1000 imp/kWh, noggrannhetsklass B, tremodulshus, montering på en TH-35 mm DIN-skena. Mätaren är dubbelriktad, vilket innebär att den även räknar energi som produceras av konsumenten. Energimätning utförs i enlighet med standarderna EN50470–1:2006, EN50470–3:2006 i MID-direktivet 2014/32/EU.


**
