Tekniska data:

AC-balans (-5) – 5
Nuvarande stigtid (s) 0 – 10
Nuvarande falltid (s) 0 – 10
AC-frekvens 50 – 250 Hz
Pulsfrekvens Hz 0,5 – 999
Pulslängd (%) 5 – 95
Gaspo (s) 0 – 10
Gas före (s) 0,1 – 2
Effekt 7,7 kW
Tomgångsspänning 95 V
Basström i puls 5 – 220 A
Slutström 5 – 220 A
Maximal ström 220 A – 35 %
Ström vid 100 % drift 120 A
Ström vid 60 % drift 200 A
Startström 5 – 220 A
Svetselektrodens diameter 1,6 – 4.0
Justeringsområde för svetsström 5 – 220 A
Huvudsäkring C25A MMA / C20A TIG
Nominell matningsspänning 230 V, 50–60Hz, 1fas
Skyddsklass IP 23
Enhets-/aggregatvikt 13 / 16 kg
Mått L x B x H 620×270×390 mm

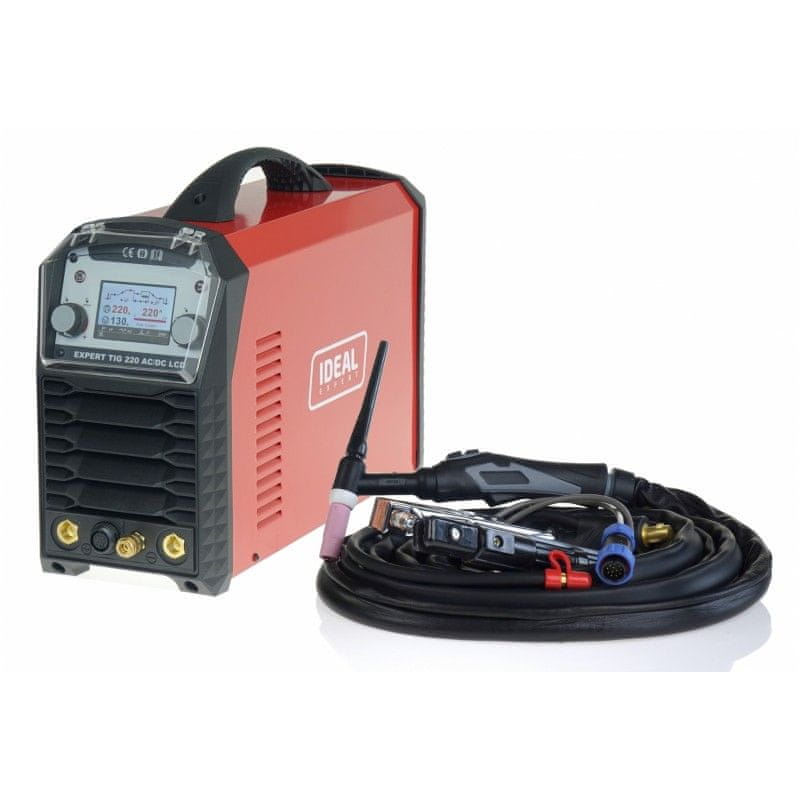

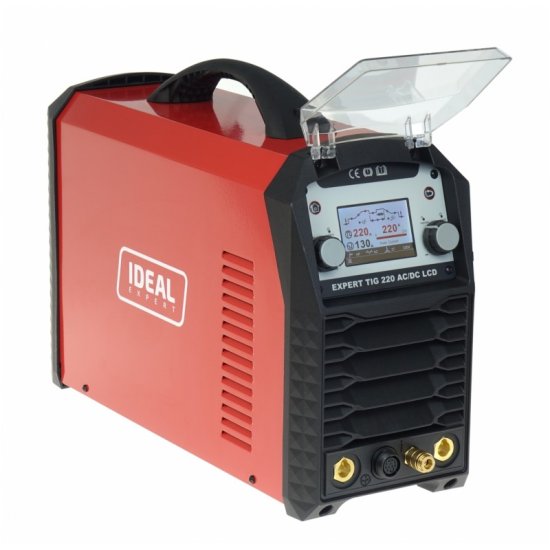

EXPERT TIG 220 AC/DC PULSE LCD är en bärbar strömkälla tillverkad med IGBT-teknik, avsedd för TIG- och TIG PULS-svetsning med växelström (AC), likström (DC) och MMA-metoden med en belagd elektrod med likström (DC).
Dess lilla storlek och vikt gör apparaten idealisk för både verkstad och fältarbete.
Apparaten har följande svetslägen: TIG DC, TIG DC PULS, TIG AC, TIG AC PULS, SPOT TIG, TIG 2-NIVÅ, MMA AC, MMA DC MMA PULS.
TIG DC- och TIG DC PULS-funktionerna används för svetsning av rostfritt stål, kolstål och låglegerade stål, koppar och titan.
TIG AC- och TIG AC PULS-funktion: möjliggör svetsning av aluminium och dess legeringar samt mässing.
TIG SPOT-funktion: möjliggör häftning av tunna material.
TIG 2-NIVÅS-funktion: Med strömreglering i „2 nivåer“ kan du växla mellan högre och lägre strömnivåer genom att trycka på knappen på svetsbrännaren.
Genom att justera TIG PULS-pulssvetsparametrarna kan du påverka svetsformen och bågens fokus. Pulssvetsning minskar också mängden värme som tillförs materialet och är användbart vid svetsning av tunna material.
Bågen tänds i beröringsfritt (HF) eller kontaktläge (LIFT). LIFT-funktionen används vid svetsning i miljöer med hög risk för elektromagnetisk störning.
Med både kontaktlös HF- och LIFT-tändning kan du välja TIG-brännarens knappfunktion mellan 2-takts- och 4-taktsdrift (knappspärr för långa svetsar).
Den tydliga och lättanvända kontrollpanelen möjliggör exakt justering av enheten, säkerställer stabila parametrar och hög svetskvalitet.
Enheten har 9 lagringsplatser för användarnas svetsprogram.

LCD-display för enkel justering av svetsparametrar:

skyddsgas initialt flöde
initial ström
ström upslope-tid
svetsström
basström
ström downslope-tid
slutström
skyddsgas slutflöde
pulsbredd
frekvenspuls
AC-balans
AC-frekvens
VARMSTART-värde
BÅGKRAFT-värde

Från kontrollpanelen kan du välja AC-spänningskurva:

TIG AC – triangulär spänningsvågform
TIG AC – rektangulär spänningsvågform
TIG AC – sinusformad spänningsvågform

Med MMA-metoden kan du utföra pulssvetsning och justera följande parametrar:

grundströmsreglering
pulsfrekvensreglering
pulsbreddsreglering

Svetsmaskinen har även funktioner som underlättar MMA-svetsprocessen med en belagd elektrod:

BÅGKRAFT: reglering av kortslutningsström (manuell) – underlättar överföringen av droppar av smält elektrod till det svetsade materialet, vilket förhindrar att ljusbågen slocknar när elektroddroppen kommer i kontakt med smältbadet.
VARMSTART: varmstartsreglering (manuell) – underlättar tändningen av elektroden genom att ge en högre svetsström vid varje ljusbågständning.
ANTI-STICK: kortslutning – stänger automatiskt av svetsspänningen om elektroden fastnar i materialet som svetsas, vilket underlättar dess borttagning och förhindrar oavsiktlig bildning av en svetsbåge.

Fysiska parametrar:

Enheten har ett fläktkylsystem, vilket ökar dess effektivitet avsevärt.
Fläktkylsystemet – som endast aktiveras vid behov – minskar kontaminering inuti enheten.
Snabbkopplingen för gasanslutningen till svetsbrännaren möjliggör omedelbar anslutning och frånkoppling av svetsbrännaren utan verktyg.

Enheten är utrustad med överbelastningsskydd, vilket ökar dess tillförlitlighet.

Strömförsörjningsparametrar
Enfas strömförsörjning 230V. Enheten är utrustad med en nätkontakt.




TIG 26 svetsbrännare med fjärrkontroll, 4 meter lång
3 m MMA-elektrodkabel
3 m jordkabel

**

Bilderna är endast i illustrativt syfte.
