Opis:

Profesionalni komplet za popravilo navojev M5-M12. Svedri in navojni svedri so izdelani iz hitroreznega jekla HSS 4341. Enostopenjski navojni svedri režejo navoj, v katerega je vstavljen spiralni vložek iz trdega nerjavečega jekla. Vložek se vstavi z vodilnim gumbom in udarnim prebijalom, ki odlomi štrlečo konico vstavka. Komplet je primeren za 5 vrst navojev: M5 × 0,8 × 6,7 mm, M6 × 1,0 × 10,8 mm, M8 × 1,25 × 10,8 mm, M10 × 1,5 × 13,5 mm, M12 × 1,75 × 16,3 mm.

Uporaba:

Profesionalni komplet za popravilo navojev M5-M12. Svedri in navojni svedri so izdelani iz hitroreznega jekla HSS 4341. Enostopenjski navojni svedri režejo navoj, v katerega je vstavljen trdi spiralni vložek iz nerjavečega jekla. Vložek se vstavi s pomočjo vodilnega gumba in izvijača, ki odlomi štrlečo konico vložka.

Komplet je zasnovan za 5 vrst navojev:

 – M5 × 0,8 × 6,7 mm,
 – M6 × 1,0 × 10,8 mm,
 – M8 × 1,25 × 10,8 mm,
 – M10 × 1,5 × 13,5 mm,
 – M12 × 1,75 × 16,3 mm.

Navodila za uporabo:

 – Določite velikost poškodovanega navoja in nato izberite komplet za popravilo enake velikosti.

 – Poškodovani navoj izvrtajte s svedrom iz kompleta.

 – Nato narežite navoj z navojnim svedrom, ki je priložen kompletu. Navojni sveder je treba namestiti

v gumb navojnega svedra. Gumb ni priložen kompletu.

 – Vložek namestite na spiralni gumb navojnega svedra tako, da je prečni del vložka v utoru
v gumbu. Nato vložek pritrdite z obročem, da se med privijanjem ne raztegne
. Obroč pritrdite z vijakom.

 – Vložek popolnoma privijte v predhodno navojno luknjo. Izvlecite gumb. Z zatičem
odlomite prečni del vložka.

 – Vijak privijte v popravljen navoj.

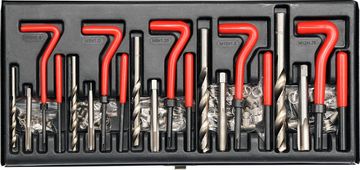

Vsebina paketa:

 – svedri za izrezovanje poškodovanega navoja: 5 kosov.

 – enostopenjski navojni svedri za izdelavo navoja za nov vložek: 5 kosov.

 – spiralni vložki: 5 kosov

 – gumbi za privijanje spiralnih vložkov: 5 kosov.

 – izvijači: 5 kosov.

 – imbus ključ: 1 kos.

 – kovček

Tehnični podatki:

 – Bruto teža (kg) 2.2500

 – Velikost M5-M12
