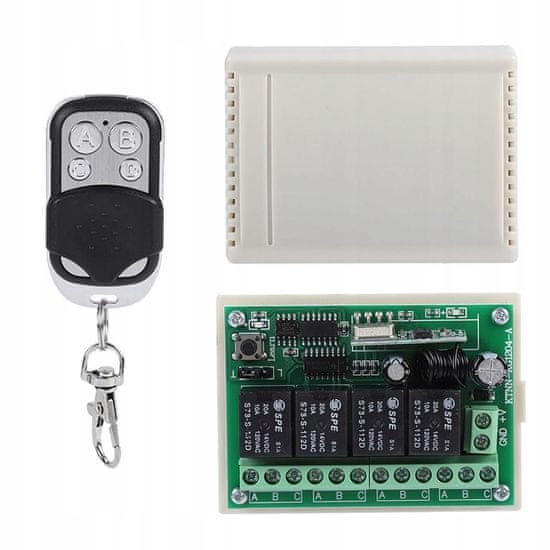

Relejni modul z daljinskim upravljalnikom 433MHz Releji: 4 v zaprtem ohišju Domet: do 100 m v odprtem prostoru Število gumbov na daljinskem upravljalniku: 4 (s pokrovom za preprečevanje nenamernega pritiska) Ta relejni modul z daljinskim upravljalnikom 433MHz je vsestranska rešitev za različne aplikacije v nadzornih sistemih. Idealen je za avtomatizacijo doma, varnostne sisteme, daljinsko upravljanje razsvetljave in električnih naprav. Zahvaljujoč možnosti izbire različnih načinov delovanja modul ponuja fleksibilnost in enostavnost programiranja, kar omogoča prilagajanje individualnim potrebam uporabnika. Zahvaljujoč trdni konstrukciji, visokemu dosegu do 100 m in preprostemu programiranju je modul zanesljivo in praktično orodje, ki bo povečalo udobje in funkcionalnost v vsaki aplikaciji. Specifikacija: Napajalna napetost: 12V DC Frekvenca: 433MHz Tok v stanju pripravljenosti: ~5mA Aktivirani tok (1 rele): pribl. 35mA Aktivirani tok (4 releji): pribl. 140mA Dimenzije ohišja: 75mm x 54mm x 29mm Dimenzije daljinskega upravljalnika: 55mm x 30mm x 14mm Število gumbov na daljinskem upravljalniku: 4 (s pokrovom) Opis kompleta: V kompletu je relejni modul s štirimi releji, ki se napaja na 12V DC in daljinski upravljalnik s štirimi gumbi, zaščiten s pokrovčkom. Naprava deluje na frekvenci 433MHz, kar zagotavlja stabilno delovanje in velik domet do 100m na odprtem prostoru. Relejni modul je zaprt v trdnem ohišju, ki ga ščiti pred mehanskimi poškodbami. Vsebina kompleta: 1 x Modul s štirimi releji 1 x Daljinski upravljalnik (baterija vključena) Povzetek izdelka in uporaba: Relejni modul z daljinskim upravljalnikom 433MHz je idealna rešitev za daljinsko upravljanje različnih elektronskih naprav. Zahvaljujoč široki ponudbi in štirim kanalom omogoča prilagodljivo upravljanje opreme doma, v pisarni ali delavnici. Združljivost z dodatnimi daljinskimi upravljalniki iz naše ponudbe vam omogoča razširitev sistema glede na vaše individualne potrebe. Navodila za programiranje in opis funkcije: TRENUTNI način: Rele se vklopi le, ko pritisnete gumb na daljinskem upravljalniku (npr. A, B, C ali D). 1. Enkrat na kratko pritisnite tipko za programiranje (med pritiskom na tipko utripa dioda). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so dodeljeni pomnilniku – delujejo v trenutnem načinu, vsak od njih vklopi drug rele. Način STIKALA Z ENIM GUMBOM: Rele se vklopi z gumbom (npr. A), po sprostitvi gumba ostane vklopljen, dokler ponovno ne pritisnete istega gumba na daljinskem upravljalniku. 1. Dvakrat na kratko pritisnite tipko za programiranje (dioda utripa ob vsakem pritisku na tipko). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – delujejo v načinu preklopa z eno tipko, vsak od njih vklopi drug rele. Način SPREMENLJIVEGA STIKALA: Rele 1 se vklopi z gumbom (npr. A), po pritisku na gumb (npr. B) se rele 1 izklopi in vklopi rele 2, ki je dodeljen gumbu B. 1. 3-krat na kratko pritisnite tipko za programiranje (dioda utripa ob vsakem pritisku na tipko). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – delujejo v spremenljivem načinu preklopa, vsak od njih vklopi drug rele. Način STIKALA Z ENIM GUMBOM (2 gumba) in TRENUTNO (2 gumba): Kombinacija dveh načinov. 1. 4-krat na kratko pritisnite tipko za programiranje (dioda utripa ob vsakem pritisku na tipko). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – 2 delujeta v načinu z enim gumbom, 2 v načinu trenutnega preklopa. Način VARIABLE SWITCH (2 gumba) in MOMENTARY način (2 gumba): Kombinacija dveh načinov. 1. 5-krat na kratko pritisnite gumb za programiranje (dioda utripa ob vsakem pritisku na gumb). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – 2 delujeta v načinu spremenljivega preklopa, 2 v načinu trenutnega preklopa. Način VARIABLE SWITCH (2 gumba) in način STIKALA Z ENIM GUMBOM (2 gumba): Kombinacija dveh načinov. 1. 6-krat na kratko pritisnite tipko za programiranje (dioda utripa ob vsakem pritisku na tipko). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – 2 delujeta v načinu spremenljivega stikala, 2 v načinu stikala z enim gumbom. Način VARIABLE SWITCH (2 gumba) in VARIABLE SWITCH (2 gumba): Kombinacija istih dveh načinov. 1. 7-krat na kratko pritisnite tipko za programiranje (dioda utripa ob vsakem pritisku na tipko). 2. Čez nekaj časa zasveti dioda (modul čaka na pritisk na gumb). 3. Pritisnite tipko A. 4. Dioda bo večkrat utripala (signal za uspešno programiranje). 5. Vsi gumbi na daljinskem upravljalniku A, B, C, D so bili dodeljeni pomnilniku – 2 delujeta v načinu spremenljivega preklopa, 2 v načinu spremenljivega preklopa. Brisanje pomnilnika modula: izbriše vse shranjene gumbe/daljinske upravljalnike. 1. 8-krat na kratko pritisnite gumb za programiranje (lučka LED bo utripala vsakič, ko pritisnete gumb, razen osmič). 2. Dioda bo večkrat utripala in signalizirala izbris vseh daljinskih upravljalnikov in gumbov iz pomnilnika modula.
