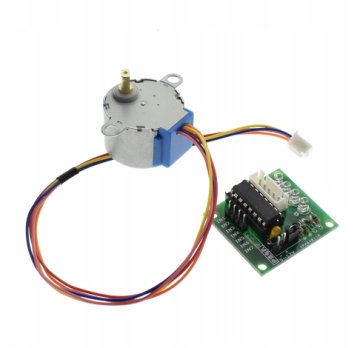

KORAČNI MOTOR 28BYJ-48 ULN2003 ARDUINO KRMILNIK Priljubljen koračni motor 28BYJ-48 5V in namenski sistem za krmiljenje motorja, zgrajen na osnovi integriranega vezja ULN2003. Tehnični podatki: Specifikacije motorja: Model: 28BYJ-48 Napajalna napetost: 12 VDC Poraba toka na tuljavo: 100 mA Število faz: 4 Prestavno razmerje: 64:1 Število korakov na polni obrat: 64 Kot vrtenja na korak: 5,625° Navor: 0,3 kg*cm (0,03 Nm) Frekvenca: 100Hz Odpornost: 50? ±7%(25?) Premer motorja: 28 mm Premer gredi: 5 mm s posnetimi robovi Razdalja med pritrdilnimi luknjami: 35 mm Specifikacija ULN2003 Čip gonilnika motorja ULN2003 4-fazni motor Vtičnica XH2.54–5P, lahko se priključi neposredno na koračni motor 28BYJ-48 Model Napajanje 5 V Največji tok: 0,5 A LED indikator delovanja Velikost tiskanega vezja: 18 (mm) x 26 (mm)
