Tinycontrol LANKON-063

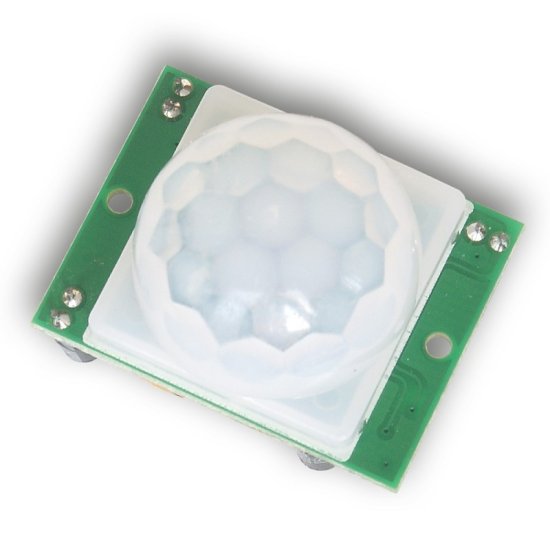

Senzor PIR tipa HC-SR501 omogoča zaznavanje gibanja na podlagi infrardečega sevanja. Senzor zazna spremembo glede na dve ločeni infrardeči okni, ojačevalnik pa pretvori signalni impulz v logično raven – aktivno stanje.

Signal se nato zlahka uporabi za krmiljenje tranzistorja ali procesorja z logičnim vhodom. Pri uporabi z gonilnikom LAN je treba izhod detektorja priključiti na logični vhod INP1–4D.

Na ploščici sta 2 potenciometra z oznakama Sx in Tx.
Tx – nastavlja občutljivost detektorja
Sx – nastavlja zakasnitev – kako dolgo bo detektor preizkušal ponovitev signala, preden bo poslal signal High

Obe vrednosti vplivata na višji alarmni signal. Senzor deluje v tako imenovanem retriggerin, tj. v primeru zaznavanja gibanja se na izhodu še vedno ohrani aktivno stanje (High).

OSNOVNE SPECIFIKACIJE

Napajanje: 5–24 V
Poraba: največ 50 uA
Delovno območje: do 7 m
Vidni kot: 360° × 100°
Signalizacija: visoka – zaznavanje gibanja, nizka – brez ponovitve možnega gibanja
Dimenzije: 32 × 27 × 25 mm

Izhod senzorja VCC povežite s priključkom VCC krmilnika LAN. Izhod GND povežite z vhodom GND na krmilniku LAN, izhod DO pa s prostim digitalnim vhodom INP1–4D na krmilniku LAN.

Način priključitve senzorja na krmilnik LAN v3 je opisan v .
