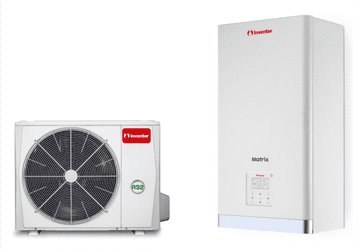

INVENTOR Toplotna črpalka split 4kW1f R32 ATS04S/HU060S3

INVENTOR Matrix ATS04S/HU060S3 je inverterska split toplotna črpalka zrak–voda, namenjena ogrevanju in hlajenju prostorov ter pripravi sanitarne tople vode ob priklopu ustreznega zunanjega hranilnika.

Pri pogojih A7/W35 dosega ogrevalno moč 4,25 kW in COP 5,20. Energijski razred A+++ pri temperaturi ogrevalne vode 35 °C ter tehnologija All DC Inverter omogočata učinkovito prilagajanje zmogljivosti dejanskim potrebam objekta.

Sistem omogoča temperaturo ogrevalne vode do 65 °C, delovanje pri zunanji temperaturi do –25 °C ter uporabo s talnim ogrevanjem, ventilatorskimi konvektorji in ustrezno dimenzioniranimi radiatorji.

Glavne prednosti

• inverterska tehnologija All DC Inverter;

• energijski razred A+++ pri ogrevalni vodi 35 °C;

• COP do 5,20;

• ogrevanje pri zunanji temperaturi do –25 °C;

• temperatura ogrevalne vode do 65 °C;

• ogrevanje, hlajenje in priprava sanitarne tople vode;

• hladivo R32;

• enofazno napajanje 220–240 V;

• vgrajen 3 kW pomožni električni grelnik;

• žični krmilnik na dotik;

• upravljanje prek povezave Wi-Fi;

• dve stopnji tihega načina delovanja;

• podpora za dve ogrevalni območji;

• komunikacija Modbus RTU;

• podpora Smart Grid;

• možnost upravljanja dodatnega oziroma rezervnega vira ogrevanja.

Ogrevanje

Pri zunanji temperaturi 7 °C

Temperatura ogrevalne vode 35 °C:

• Ogrevalna moč: 4,25 kW

• Nazivna vhodna moč: 0,82 kW

• COP: 5,20

Temperatura ogrevalne vode 55 °C:

• Ogrevalna moč: 4,40 kW

• Nazivna vhodna moč: 1,49 kW

• COP: 2,95

Hlajenje

Pri zunanji temperaturi 35 °C

Temperatura hladilne vode 18 °C:

• Hladilna moč: 4,50 kW

• Nazivna vhodna moč: 0,81 kW

• EER: 5,55

Temperatura hladilne vode 7 °C:

• Hladilna moč: 4,70 kW

• Nazivna vhodna moč: 1,36 kW

• EER: 3,45

Sezonska energijska učinkovitost

Povprečno podnebje

Ogrevanje pri temperaturi vode 35 °C:

• Sezonska energijska učinkovitost ηs: 191 %

• Energijski razred: A+++

• SCOP: 4,85

Ogrevanje pri temperaturi vode 55 °C:

• Sezonska energijska učinkovitost ηs: 129 %

• Energijski razred: A++

• SCOP: 3,31

Hlajenje:

• SEER pri temperaturi vode 18 °C: 7,77

• SEER pri temperaturi vode 7 °C: 4,99

Električni podatki

• Napetost / frekvenca / faza: 220–240 V / 50 Hz / 1 Ph

• Pomožni električni grelnik: 3 kW, enofazni

• Največja nadtokovna zaščita MOP: 18 A

• Najmanjša tokovna obremenitev tokokroga MCA: 12 A

• Električna zaščita notranje enote: 2 × 20 A, dvopolna

• Električna zaščita zunanje enote: 2 × 20 A, dvopolna

• Komunikacijski kabel med enotama: 3 × 1,0 mm², oklopljen

Električni priklop mora biti izveden v skladu z navodili proizvajalca in veljavnimi predpisi.

Sistemski podatki in hrup

• Tip kompresorja: Mitsubishi Twin Rotary

• Toplotni izmenjevalnik na vodni strani: ploščni

• Nazivni pretok vode: 0,73 m³/h

• Raven hrupa zunanje enote – zvočna moč / zvočni tlak / tihi način 2: 56 / 44 / 39 dB(A)

• Raven hrupa notranje enote: 38 / 28 dB(A)

• Dve stopnji tihega načina delovanja

Namestitev in dimenzije

• Cevi za hladilno sredstvo – tekočina / plin: 1/4″ / 5/8″

• Vodni priključek: R1″, notranji navoj

• Dimenzije zunanje enote (Š × V × G): 1.008 × 712 × 426 mm

• Dimenzije notranje enote (Š × V × G): 420 × 790 × 270 mm

• Neto masa zunanje enote: 60 kg

• Neto masa notranje enote: 43 kg

• Hladilno sredstvo: R32

• Tovarniška polnitev hladilnega sredstva: 1,50 kg

• Tovarniška polnitev zadostuje za cevno povezavo do 15 m

Delovno območje temperatur

Zunanja temperatura:

• Hlajenje: od –5 do +43 °C

• Ogrevanje: od –25 do +35 °C

• Priprava sanitarne tople vode: od –25 do +43 °C

Temperatura izhodne vode:

• Hlajenje: od 5 do 25 °C

• Ogrevanje: od 25 do 65 °C

• Sanitarna topla voda: od 30 do 60 °C

Eko sklad

Model INVENTOR ATS04S + HU060S3 je naveden na seznamu ustreznih toplotnih črpalk Eko sklada kot električna toplotna črpalka zrak–voda. Navedena sezonska energijska učinkovitost pri ogrevanju prostorov znaša 191 %.

Uvrstitev na seznam sama po sebi ne zagotavlja pridobitve nepovratne finančne spodbude. Upravičenost je odvisna od pogojev veljavnega javnega poziva Eko sklada ter izpolnjevanja vseh zahtevanih pogojev.

Zakaj izbrati INVENTOR Matrix ATS04S/HU060S3?

Visoka energijska učinkovitost: Energijski razred A+++ pri temperaturi ogrevalne vode 35 °C, SCOP 4,85 in COP do 5,20 omogočajo učinkovito delovanje sistema.

Ogrevalna moč 4,25 kW: Toplotna črpalka pri pogojih A7/W35 dosega ogrevalno moč 4,25 kW. Ustreznost naprave za posamezni objekt je treba določiti glede na toplotne izgube objekta, način ogrevanja in zahtevano temperaturo ogrevalne vode.

Temperatura ogrevalne vode do 65 °C: Sistem omogoča temperaturo izhodne ogrevalne vode do 65 °C v okviru dovoljenega delovnega območja naprave. Primeren je za talno ogrevanje, ventilatorske konvektorje in ustrezno dimenzionirane radiatorje.

Delovanje pri nizkih zunanjih temperaturah: Naprava omogoča ogrevanje pri zunanji temperaturi do –25 °C. Ogrevalni elementi na podnožju in kompresorju pripomorejo k stabilnemu delovanju v zimskih razmerah.

Ogrevanje, hlajenje in sanitarna voda: Sistem omogoča celoletno uporabo za ogrevanje in hlajenje prostorov ter pripravo sanitarne tople vode ob priklopu ustreznega zunanjega hranilnika.

Vgrajen pomožni grelnik: Notranja hidravlična enota vključuje 3 kW pomožni električni grelnik, ki se lahko glede na nastavitve sistema uporablja kot dodatni oziroma rezervni vir toplote.

Pametno upravljanje: Žični krmilnik na dotik omogoča pregleden nadzor delovanja, povezava Wi-Fi pa upravljanje naprave prek pametnega telefona ali tablice.

Tiho in prilagodljivo delovanje: Dve stopnji tihega načina zmanjšujeta raven hrupa, tehnologija All DC Inverter pa prilagaja delovanje trenutnim potrebam sistema.

Napredne možnosti povezovanja: Sistem podpira dve ogrevalni območji, komunikacijo Modbus RTU, povezavo Smart Grid ter upravljanje dodatnega oziroma rezervnega vira ogrevanja.

V paketu je vključeno

• zunanja enota INVENTOR ATS04S;

• notranja hidravlična enota INVENTOR HU060S3;

• žični krmilnik na dotik;

• dokumentacija in navodila proizvajalca.

Hranilnik sanitarne tople vode ni vključen v komplet.
