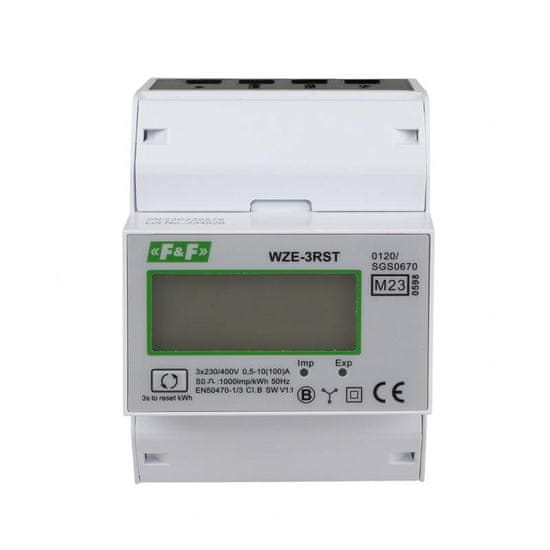

FF Ponastavitev 3-faznega števca električne energije WZE-3RST

Trifazni števec porabe električne energije z dvema postavkama porabe energije na LCD-zaslonu.

Možnost ponastavitve stanja pomožnega števca.

Skladnost z direktivo MID.

Direktiva MID 2014/32/EU

Številka certifikata 0120/SGS0670

Delovanje

Indikator WZE-3 RST je indikator porabe energije v trifaznem, 4-žičnem sistemu. Ima dodaten, ponastavljiv števec energije.

Posebno elektronsko vezje, na katerega vplivata tekoči tok in uporabljena napetost v vsaki fazi, generira impulze, sorazmerne z električno energijo, porabljeno v tej fazi. Vsota impulzov iz treh faz, ki jo signalizira utripajoča LED dioda, se pretvori v energijo, porabljeno v celotnem trifaznem sistemu. Ta vrednost je prikazana na segmentiranem LCD-zaslonu. Številke za decimalno vejico predstavljajo stotinke kWh (0,01 kWh = 10 Wh).

Indikator ima enovrstični LCD-zaslon, ki omogoča prikaz skupne porabe energije oziroma porabe energije od zadnje ponastavitve. Vrednost ponastavljivega števca je na indikatorju simbolizirana s prikazom simbola [r] v prvem segmentu zaslona.

Za preklop med prikazom ponastavljivega in skupnega števca na kratko pritisnite gumb na sprednji plošči. Za vrnitev na števec skupne energije ponovno na kratko pritisnite gumb na sprednji plošči.

Ponastavitev pomožnega števca

Naprava je opremljena s ponastavljivim pomožnim števcem energije. Za ponastavitev vrednosti števca pojdite na ponastavljivo odčitavanje števca, nato pritisnite in približno 5 sekund držite gumb na sprednji strani naprave. S tem se bo pomožni števec vrnil na začetno nastavitev (0000000,0), ne da bi se spremenilo skupno odčitavanje števca.

Tehnični podatki

• Tip trifazni
• Namestitev 3-fazna, 4-žična
• Komunikacijski protokol brez
• Referenčna napetost 3×230/400 V
• Osnovni tok 3×5 A
• Največji tok 3×80 A
• Najmanjši izmerjeni tok 0,02 A
• Merjenje napetosti – merilno območje 160÷265 V
• Natančnost merjenja v skladu z IEC62052–11, IEC62053–21 razred 1
• Lastna poraba števca 8 VA; 0,4 W
• Območje prikaza števca 0÷999999,99 kWh
• Konstanta števca 1000 imp/kWh
• Signalizacija odčitavanja rdeča LED
• Impulzni izhod SO+ SO- odprti kolektor
• SO+ SO- priključna napetost maks. 27 V DC
• SO+ SO- priključni tok 20 mA
• SO+ SO- čas impulza 35 ms
• Priključek vijačne sponke 16 mm²
• Delovna temperatura –20÷50°C
• Dimenzije 4,5 modula (75 mm)
• Montaža na 35 mm letev
• Stopnja zaščite (v zaprtih prostorih) IP51
