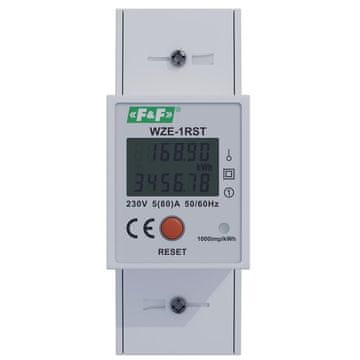

FF Ponastavitev 1-faznega števca električne energije WZE-1RST

Enofazni števec električne energije z dvema mestoma za prikaz porabe energije na LCD-zaslonu.

Možnost ponastavitve pomožnega števca.

Delovanje

Indikator WZE-1 RST je statična (elektronska) naprava za merjenje porabe električne energije enofaznega izmeničnega toka v enosmernem sistemu. Opremljen je z dvema hkrati prikazanima indikatorjema porabe energije. Eden prikazuje skupno porabo energije, drugi pa porabo energije od zadnje ponastavitve števca.

Posebno elektronsko vezje pod vplivom tekočega toka in priključene napetosti generira impulze, sorazmerne s porabljeno električno energijo. Količina porabljene energije je prikazana na zaslonu števca. Poleg tega porabo energije signalizira utripajoča rdeča LED.

Ponastavitev pomožnega števca

Ponastavljivi indikator aktivne energije lahko ponastavite tako, da približno 5 sekund pritisnete in držite gumb »RESET«, ki se nahaja

na sprednji strani naprave. S tem se bo vrednost, prikazana na vrhu LCD-zaslona, vrnila na začetno nastavitev (00000,0), vrednost glavnega števca pa ostane nespremenjena.

Tehnični podatki:

• Tip enofazni
• Referenčna napetost 230 V AC, 50 Hz
• Osnovni tok 5 A
• Največji tok 80 A
• Najmanjši izmerjeni tok 0,02 A
• Lastna poraba števca 8 VA; 0,4 W
• Območje prikaza števca 0÷99999,9 kWh
• Konstanta števca 1000 imp/kWh
• Signalizacija odčitavanja rdeča LED
• Impulzni izhod SO+ SO- odprti kolektor
• SO+ SO- priključna napetost maks. 27 V DC
• SO+ SO- priključni tok maks. 20 mA
• SO+ SO- čas impulza 90 ms
• Razred natančnosti 1
• Dolžina kabla SO+ SO- maks. 20 m
• Priključek vijačne sponke 16 mm²
• Delovna temperatura –25 ÷ 65 °C
• Dimenzije 2 modula (35 mm)
• Montaža na 35 mm letev
• Stopnja zaščite (v zaprtih prostorih) IP51
