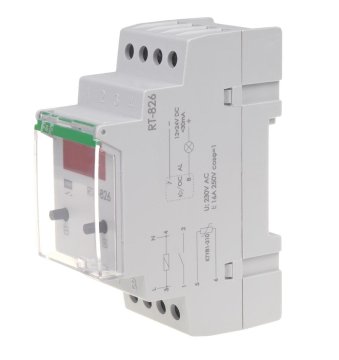

FF Regulator temperature RT-826

Namen uporabe:

Regulator temperature se uporablja za krmiljenje ogrevalnih in prezračevalnih naprav za vzdrževanje konstantne temperature okolice.

Funkcije:

• Način delovanja: ogrevanje / hlajenje.
• Popravek odčitka ±9 °C.
• Alarm za prekoračitev temperature za 5 °C nad nastavljeno vrednostjo.
• Projekcija trenutno izmerjene vrednosti temperature.

Delovanje:

Regulator je, odvisno od izbranega načina delovanja, namenjen krmiljenju ogrevalnih ali hladilnih naprav. V načinu delovanja zaslon prikazuje trenutno izmerjeno temperaturo. Sklenitev kontakta regulatorja (vklop krmiljene naprave) signalizira rdeča LED dioda. Nastavljena temperatura, histereza in način delovanja se nastavijo z dvema gumboma na sprednji strani regulatorja. Preseganje nastavljene temperature za 5 °C se signalizira z utripajočim zaslonom. Regulator lahko opcijsko zagotovi zvočno in vizualno signalizacijo, ko izmerjena temperatura preseže nastavljeno temperaturo za 5 °C (npr. v primeru okvare krmiljene naprave ali „zatikanja“ kontakta regulatorja).

Tehnični podatki:

• napajanje 230V AC
• tok obremenitve <16A
• kontakt ločen 1NO
• območje nastavitve temperature –25÷130°C
• histereza – nastavljiva 1÷3°C
• natančnost nastavitve 1°C
• natančnost merjenja ±1°C
• temperaturni senzor KTY 81–210
• zvočna signalizacija brenčalo DAP12
• resonančna frekvenca 2,4 kHz
• glasnost 80 dB
• vizualna signalizacija izhod odprti kolektor (OC)
• priključna napetost 12÷24 V DC
• tok <30 mA
• zaslon 3×segmentna LED 5×9 mm
• signalizacija aktivacije kontakta rdeča LED
• temperaturna sonda
•  –25÷60°C RT
• 60÷130°C RT823
• poraba energije 1,1 W
• delovna temperatura –25÷50°C
• priključek vijačni priključki 2,5 mm²
• dimenzije 2 modula (35 mm)
• montaža na 35 mm letev

Sonda ni priložena.
