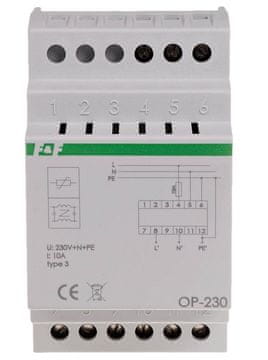

FF Prenapetostna zaščita OP-230

Tip 3 (prej D). S trojnim filtrom za dušenje motenj

Predvidena uporaba:

OP-230 je profesionalna zaščitna naprava razreda III za naprave, ki delujejo v industrijskih stikalnih omarah in so še posebej občutljive na prenapetosti v napajanju. Zasnovana je posebej za kompleksne industrijske avtomatizacijske sisteme, ki uporabljajo časovne releje, PLC-je, multimetre, računalnike in druge mikroprocesorske naprave. Primerna je tudi za uporabo v domačih instalacijah kot zaščita računalniške in elektronske opreme.

Delovanje:

OP-230 zagotavlja dve zaščiti:
Napredni sistem za dušenje prenapetosti – tip 3 (prej razred D), ki ščiti naprave v tokokrogu, v katerega je priključena zaščita. Posebni varistorje delujejo tako proti tipičnim omrežnim prenapetostim kot tudi proti nevarnim asimetričnim prenapetostim, ki se pogosto pojavljajo sočasno s simetričnimi prenapetostmi. OP-230 absorbira visoke prenapetostne impulze z izjemno kratkim odzivnim časom. Na podlagi dolgoletnih izkušenj pri načrtovanju in uporabi elektronskih naprav smo ustvarili izdelek z visokimi tehničnimi parametri. Uporaba ne običajnega enega ali treh, temveč šestih varistorjev ustvarja dvojno raven vrhunske zaščite.

Trojni filter motenj – posebej zasnovan sistem pasivnih dušilk, ki v veliki meri odpravlja radioelektrične in industrijske motnje. Gre za simetrični filter. Hkrati blokira motnje iz električnega omrežja in nasprotno preprečuje, da bi motnje uporabniških naprav (mikrovalovne pečice, računalniki, stikalni napajalniki itd.) dosegle omrežje. Filter je štiripolno vezje (štiripolno vezje s štirimi priključki – en par priključkov služi kot vhod, drugi kot izhod), ki omogoča prehod napetosti in tokov znotraj določenega frekvenčnega pasu z malo ali nič slabljenja, medtem ko slabi napetosti in tokove zunaj tega pasu. Filtri se uporabljajo predvsem v elektronskih in energetskih napravah. Nameščeni so med vir napajanja in sprejemnik ter zagotavljajo, da sprejemnik sprejme signal z želenim frekvenčnim spektrom.

Tehnični podatki:

• Številka standarda IEC 61643–1:2001
• Odvodnik razreda III
• Nazivna napetost 230 V AC
• Nazivni tok 10 A
• Najvišja neprekinjena delovna napetost 255 V
• Izmerjena napetostna zaščita L→N <1 KV
• Odzivni čas <25 ns
• Dodatna zaščita 10 A gL/gG ali C10A
• sistemska induktivnost 1mH na sled
• uhajalni tok 0,5mA
• sistemska kapacitivnost L→N 880nF
• sistemska kapacitivnost L(N)→PE 2,2nF
• slabljenje radijskih motenj >85dB
• priključek vijačni priključki 2,5mm²
• delovna temperatura –25÷50°C
• dimenzije 3 moduli (52,5 mm)
• teža 170 g
• montaža na letev TH-35
