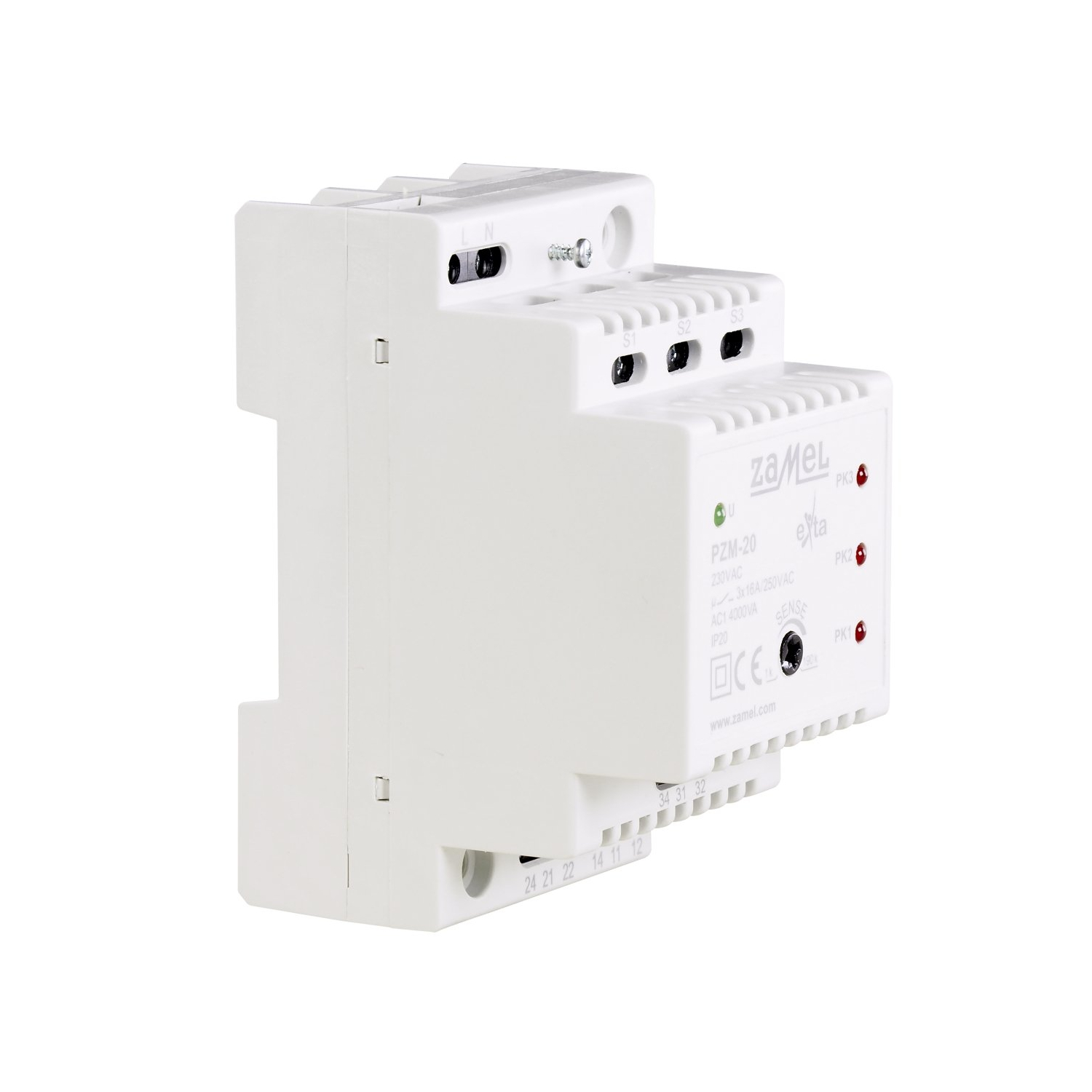

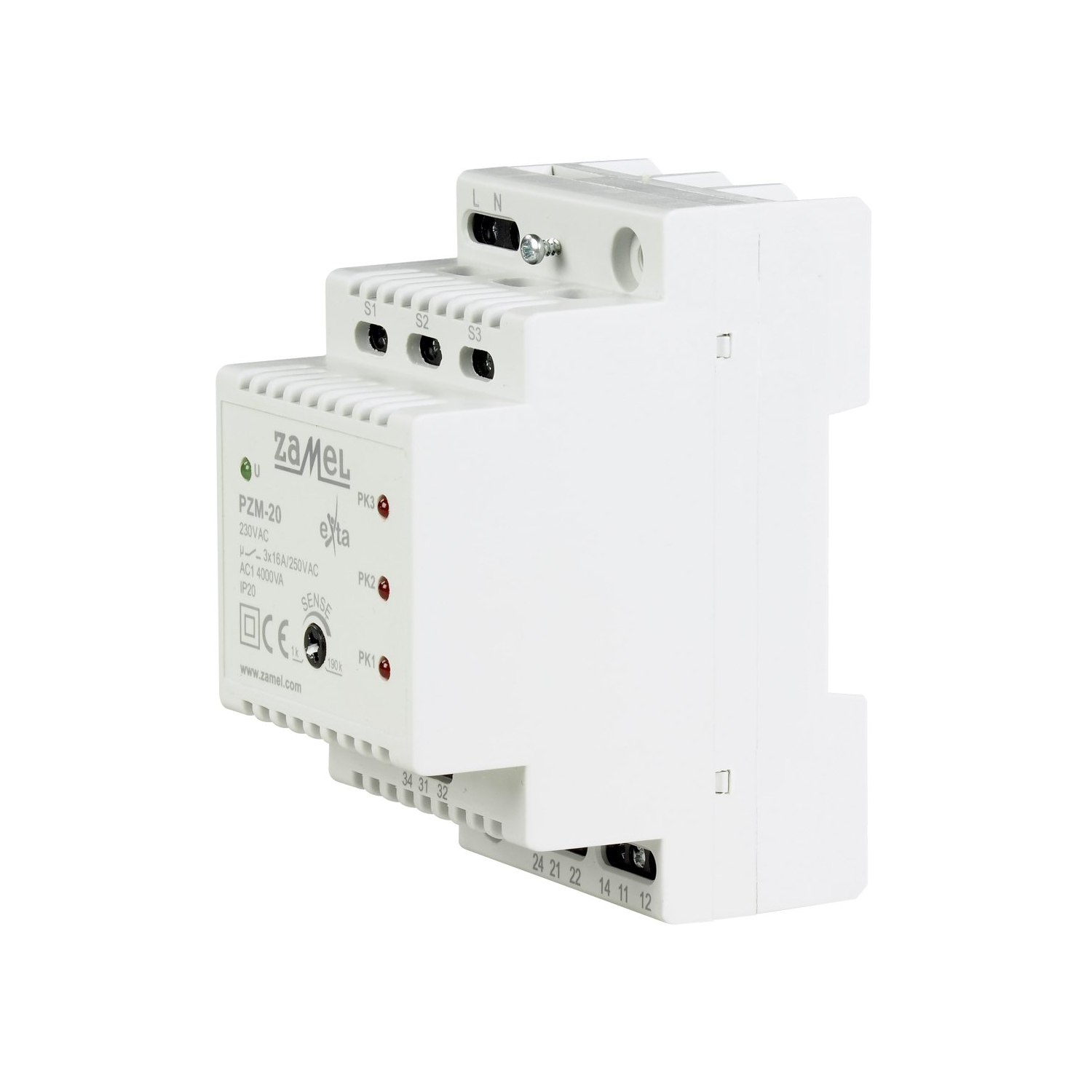

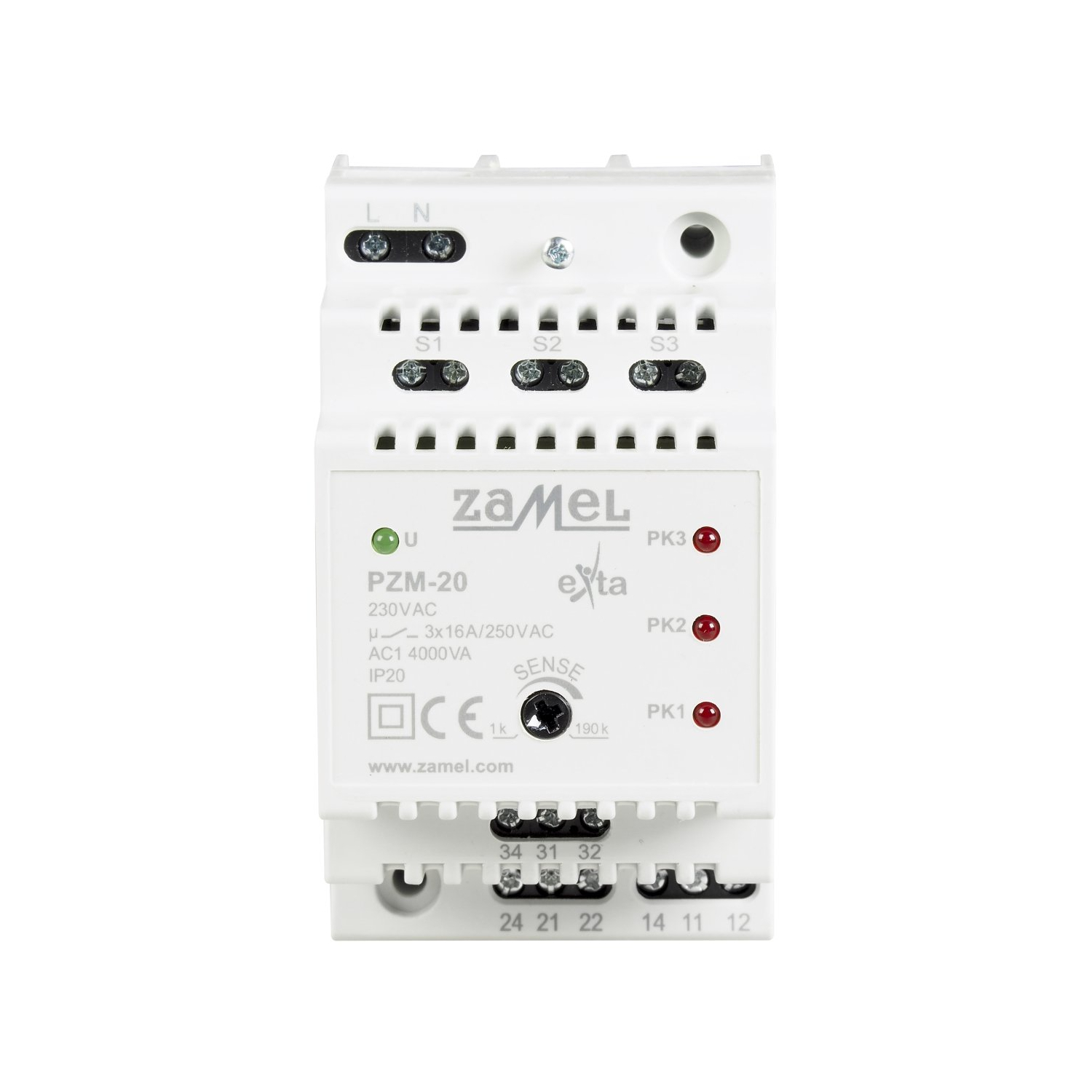

PZM-20 EXTA 3-nivojski oddajnik nivoja 230 V

Rele PZM-20 se uporablja za zaznavanje prisotnosti različnih električno prevodnih tekočin. Nivoji zaznavanja tekočine ustrezajo nivojem namestitve sonde. Napravo lahko uspešno uporabimo za aktiviranje različnih tokokrogov (predvsem črpalk) glede na dosežen nivo tekočine. PZM-20 je združljiv s sondami SZH-03 proizvajalca Zamel Sp. z o.o. Občutljivost zaznavanja sonde je mogoče nastaviti v območju 1 ÷ 190 kΩ s pomočjo potenciometra na sprednji plošči. Izhodi naprave so sestavljeni iz treh relejev z največjo kontaktno obremenitvijo 16 A. Uporaba NO/NC preklopnih kontaktov razširja obseg uporabe releja PZM-20. Aktivno stanje posameznega izhoda prikazujejo rdeče LED (PK1, PK2, PK3). Zelena LED označuje prisotnost napajalne napetosti 230 V AC. Rele PZM-20 je zasnovan za vgradnjo v razdelilnike z uporabo tirnice TH35. Nahaja se v 3-modulnem ohišju.

    Lastnosti:

• Krmiljenje tokokrogov glede na nivo tekočine
• Združljivost s protipoplavnimi sondami SZH-03
• Nadzor statusa izhoda (3 x rdeča LED)
• Trije zaznavni kanali
• Možnost priklopa sond (vzporedno, zaporedno)
• 3 x breznapetostni NO/NC relejni izhodi z obremenitvijo 16 A A
• Nastavitev občutljivosti zaznavanja v območju 1 ÷ 190 kΩ ± 15%
• Indikator vklopa naprave (1 x zelena LED)
• Namestitev v razdelilno ploščo (TH35 letev)

Tehnični podatki:

• Napajalne sponke:L, N
• Nazivna napajalna napetost:230 V AC
• Toleranca napajalne napetosti:-15 / +10 % (195–255 V AC)
• Nazivna frekvenca:50 Hz
• Nazivna poraba energije:Pripravljenost: 0,9 W, aktivirani izhodi: 2,6 W
• Indikator moči:1 x zelena LED
• Indikator izhodnega stanja:3 x rdeče LED
• Zakasnitev zaznavanja tekočine:~2 s
• Metoda odkrivanja tekočine:zunanja sonda SZH-03 (maks. 3 kosi)
• Sponke sonde:S1, S2, S3
• Prilagoditev občutljivosti zaznavanja:da – v območju 1 / 190 kΩ +/- 15%
• Največja dolžina kabla sonde:100 m
• Izhodni elementi:3 x rele
• Parametri kontakta releja:NO/NC – 16 A 250 VAC AC1 – 4000 VA
• Največja izhodna obremenitev:2000 W Za uporovne obremenitve (AC1)
• Število priključnih sponk:17
• Prerez žice Povezave:0,2 do 2,5 mm2
• Delovna temperatura:-20 / +50 °C
• Delovni položaj:katerikoli
• Montaža ohišja:tirnica TH35
• Razred zaščite ohišja:IP20
• Zaščitni razred:II
• Kategorija prenapetosti:II
• Stopnja onesnaženosti:2
• Dimenzije:90 × 53 × 66 mm (tri moduli)
• Teža:0,167 kg
• Skladnost s standardi:PN-EN 60730–1, PN-EN 60730–2–15, PN-EN 61000–4–2,3,4,5,6,11

Dimenzije 28 × 43 × 9 mm Teža 167 g TEHNIČNI PODATKI (PZM-10) Nazivna napajalna napetost 230 V AC Maksimalna kontaktna napetost 250 V Kategorija uporabe AC1 Največja moč releja 4000 VA Razporeditev kontaktov 3NO/NC Relejni tok 16 A Nazivna poraba toka 30 mA Razred zaščite ohišja IP20 Montaža ohišja tirnica TH35 (PN-EN 60715)
