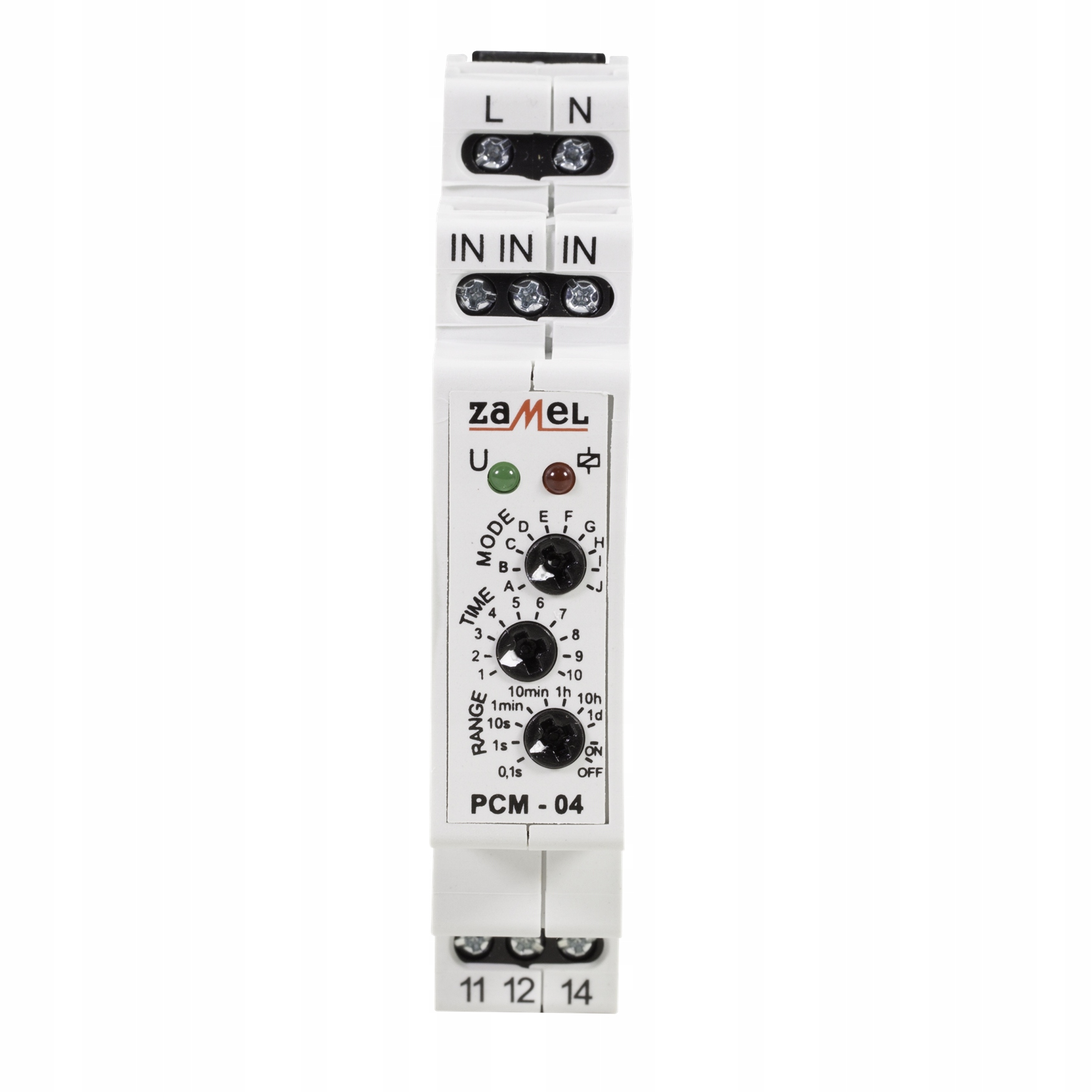

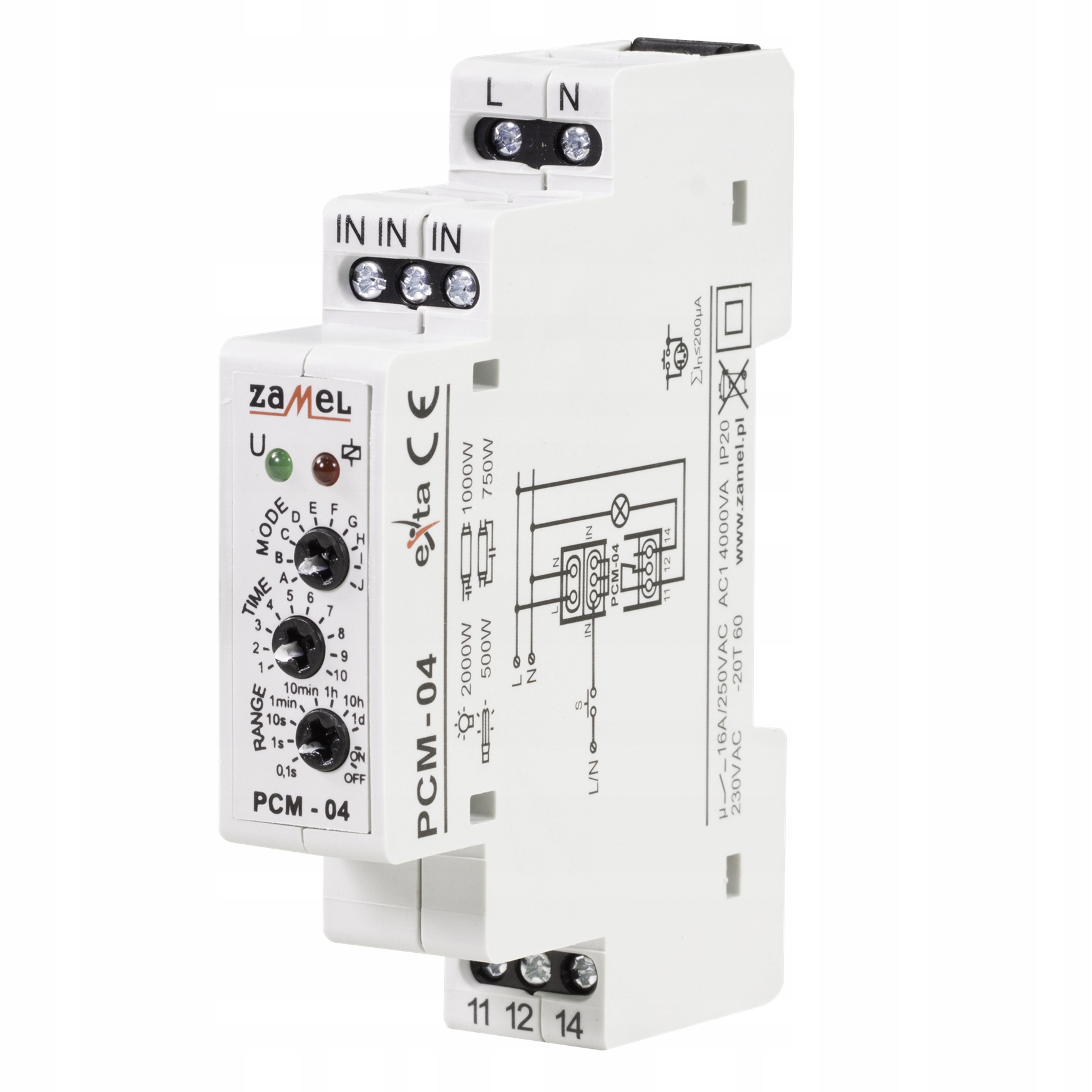

PCM-04 EXTA Multifunkcijski časovni rele Zamel

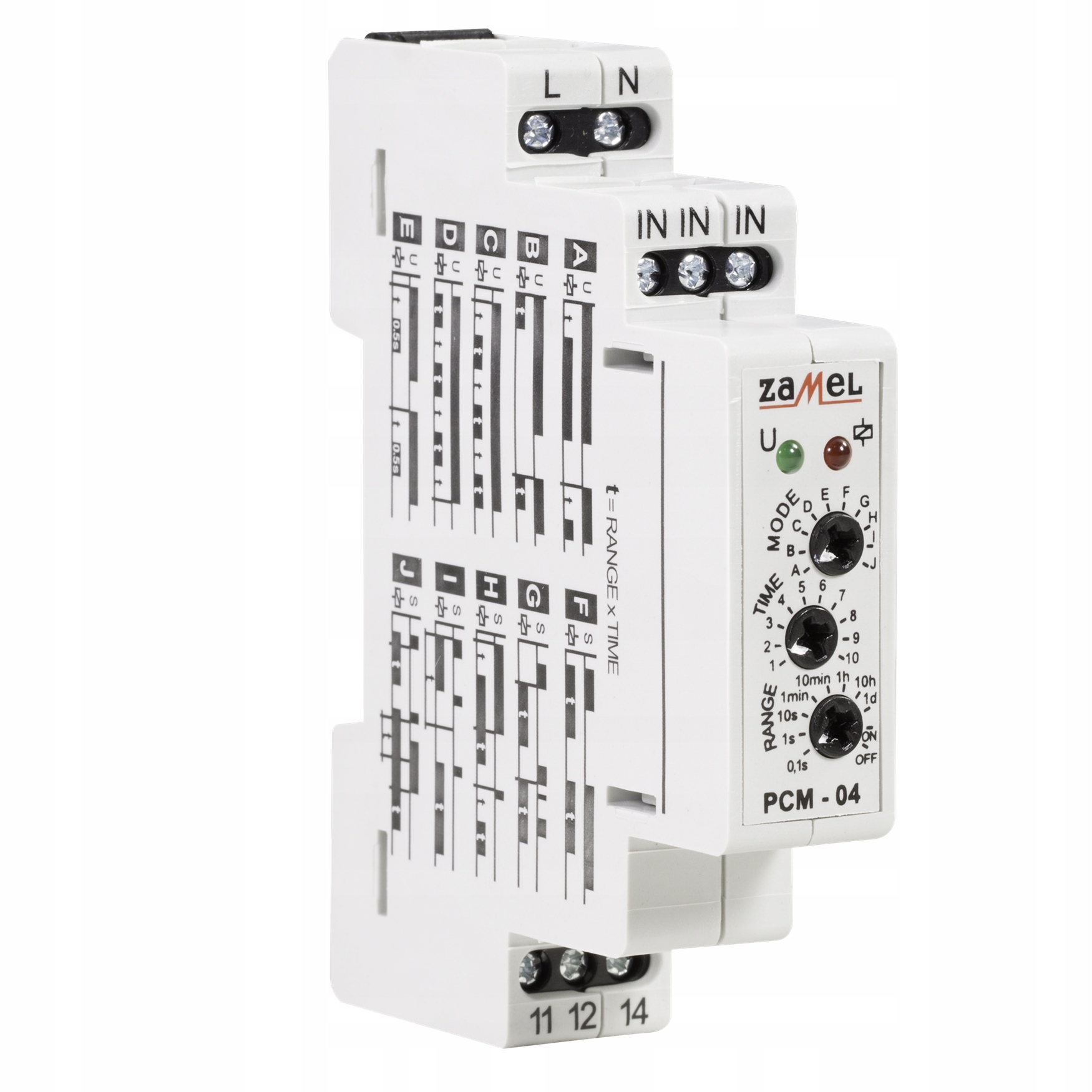

Večnamenski časovni rele PCM-04 se uporablja za izvajanje časovnih funkcij v sistemih avtomatizacije in krmiljenja. Ima 10 neodvisnih načinov delovanja, ki jih sproži napajalna napetost ali zunanji prožilni impulz (iz L ali N linije). Odlikuje ga zelo širok razpon nastavitve časa in funkcija stalnega vklopa/izklopa. Omogoča spreminjanje načinov, ne da bi bilo treba čakati na zaključek trenutnega cikla.

    Lastnosti:

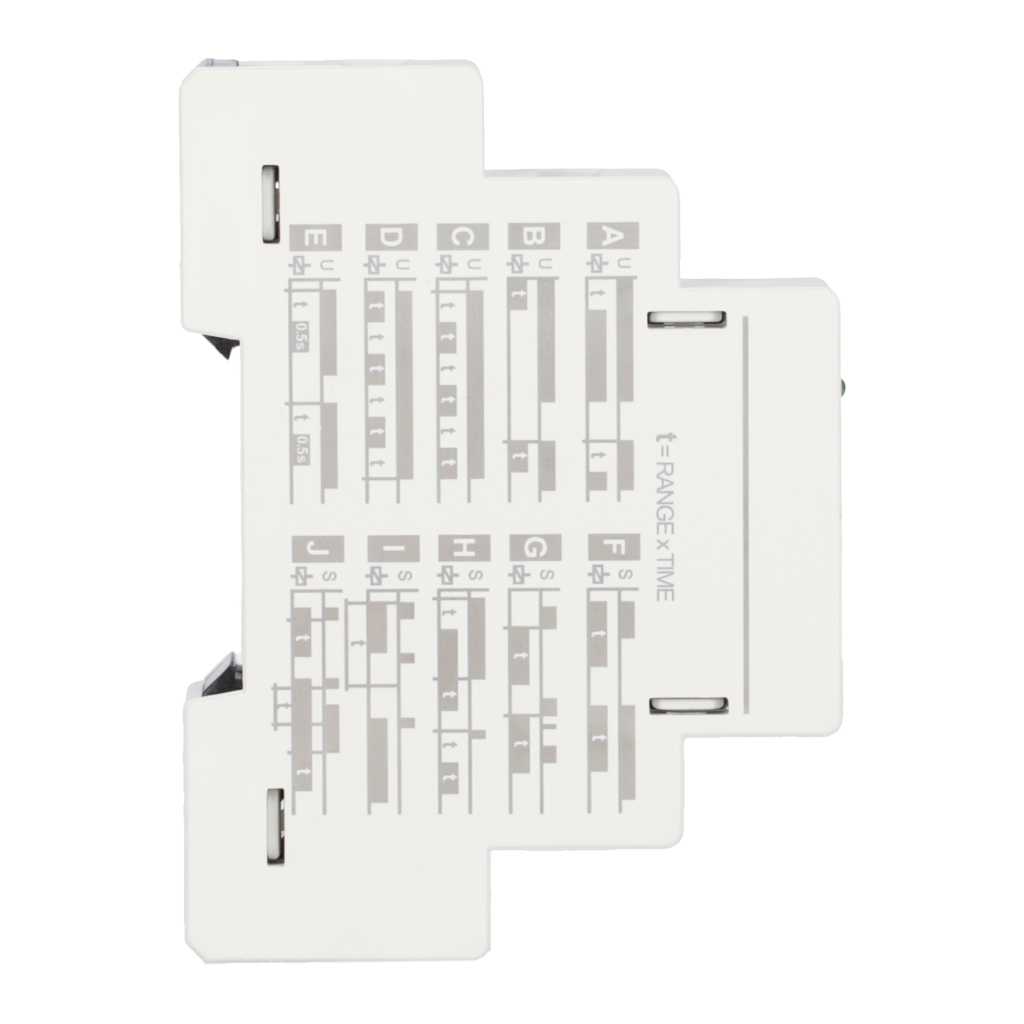

• 10 načinov delovanja (proženje zunanje ali napajalne napetosti),
• visoka časovna natančnost merjenja,
• relejni izhod – en preklopni kontakt z maksimalno obremenitvijo 16 A,
• prikaz napajalne napetosti – zelena LED
• široko območje nastavitve časa,
• ohišje Enojni modul
• Indikacija stanja releja in merjenja časa: rdeča LED,
• Funkcije za stalni vklop/izklop,
• Montaža na tirnico TH 35.

Dimenzije: Enojni modul (17,5 mm) 90×17,5×66 mm Teža: 0,08 kg TEHNIČNI PODATKI (PCM-04) Nazivna napajalna napetost: 230 V AC Največja kontaktna napetost: 250 V Kategorija uporabe: AC1 Največja moč releja: 4000 VA Razporeditev kontaktov: 1NO/NC Območje nastavitve časa t diskretno 0,1 ÷ 1 s

diskretno 1 ÷ 10 s

diskretno 0,2 ÷ 1,7 min

diskretno 1 ÷ 10 min

diskretno 0,2 ÷ 1,7 h

diskretno 1 ÷ 10 h

Diskretno 0,4 ÷ 4,2 dni

Diskretno 1 ÷ 10 dni

Tok releja 16 A Nazivna poraba toka 36 mA Zaščitni razred ohišja IP20 Montaža ohišja na tirnico TH35 (PN-EN 60715)
