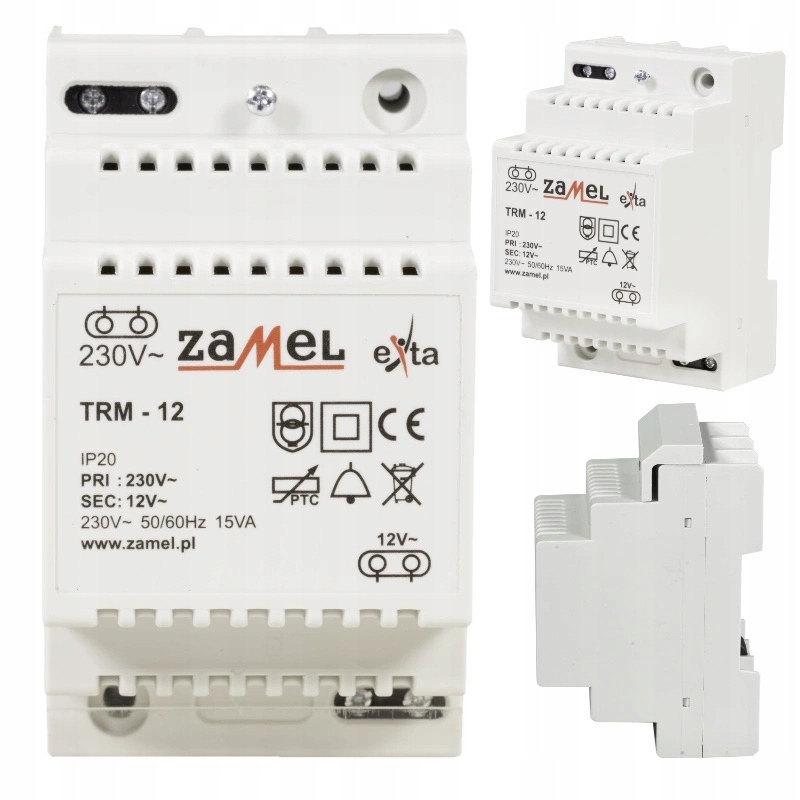

ZAMEL TRM-12 Modularni transformator 230/12V AC

Tračni ali nadometni transformator 12/230V AC 15VA

ZAMEL TRM-12

✔️Napajanjeelektronski sistemi

✔️ Uporabljajo se kot transformatorjiza zvonove in gonge

✔️ Trimodulno ohišje za vodiloTH35 ali nadometna

✔️ Notranjitoplotna zaščita

✔️Odporen na kratek stik in preobremenitev

TransformatorjiTRM-12se uporabljajo za napajanje elektronskih sistemov, ki zahtevajo zmanjšanje omrežne napetosti na zahtevano raven.

    Univerzalno ohišje omogoča montažo na tirnico TH35 in površinsko montažo.Na voljo so različice z različnimi izhodnimi napetostmi:

8V AC, 12V AC, 24V ACin univerzalna različica z napetostmi:3V AC, 5V AC, 8V AC.Set vključuje

1 kos

• Transformator 12/230V AC 15VATRM-12Uporabniški priročnik
• v poljščiniOpis transformatorja

Cover Safety

1. Napajalne sponke (230 V AC)
2. Izhodne sponke (12 V AC)
3. Varnostni transformator, odporen na kratek stik (direkten ali posreden).
4.     Kratkostični transformator za zvonove in gonge (brezpogojno ali pogojno).
5.     Notranja toplotna zaščita transformatorja pred preobremenitvijo ali kratkim stikom.
6.     Konstrukcija je izdelana v zaščitnem razredu II.
7. Namestitev

Odklopite napajalni tokokrog z varovalko,

1. odklopnik ali ločilno stikalo, priključeno na ustrezno vezje.Preverite
2. z ustrezno napravoza breznapetostno stanje na napajalnih kablih.Namestite napravo
3. TRM‑xxx v razdelilni ploščina tirnici TH 35ali nadometno.    Priključite žice na sponke.
4.     Za nadometno montažo privijte zaščitni pokrov.
5.     Vklopite napajalni krog.
6. Tehnični podatki

Tok brez obremenitve:

• maks. 32 mA AC (U=230 V AC, f=50 Hz)Sekundarna napetost odprtega tokokroga:
• 14,4 V ACToleranca sekundarne napetosti odprtega tokokroga:
• +/- 5 %Nazivni sekundarni tok:
• 1,25 A ACNazivna sekundarna napetost:
• 12 V ACNazivna toleranca sekundarne napetosti:
• +/- 5 %Nazivna primarna napetost:
• 230 V ACNazivna frekvenca:
• 50/60 HzNazivna moč:
• 15 VANazivna temperatura okolja:
• +40 CDovoljeno povprečno povišanje temperature navitij:
• 80 CŠtevilo priključnih sponk:
• 4 (6 za TRM-358)Zaščitni razred:
• IIRazred toplotne izolacije:
• B (120 C)Vrsta operacije:
• neprekinjenoPrerez priključnega kabla:
• 0,2 2,50 mm2Delovni položaj:
• katerikoliMontaža ohišja:
• TH 35 tirnica (PN-EN 60715) ali nadometnaRazred zaščite ohišja:
• IP20 (PN-EN 60529)Kategorija prenapetosti:
• IIStopnja onesnaženosti okoli ohišja:
• P2Prenapetostna napetost:
• 2,1 kVDimenzije:
• trimodulni (53 mm) 90×53×66 mmTeža:
• 0,474 kgSkladnost s standardi:
• PN-EN 61558–1, PN-EN 61558–2–6
