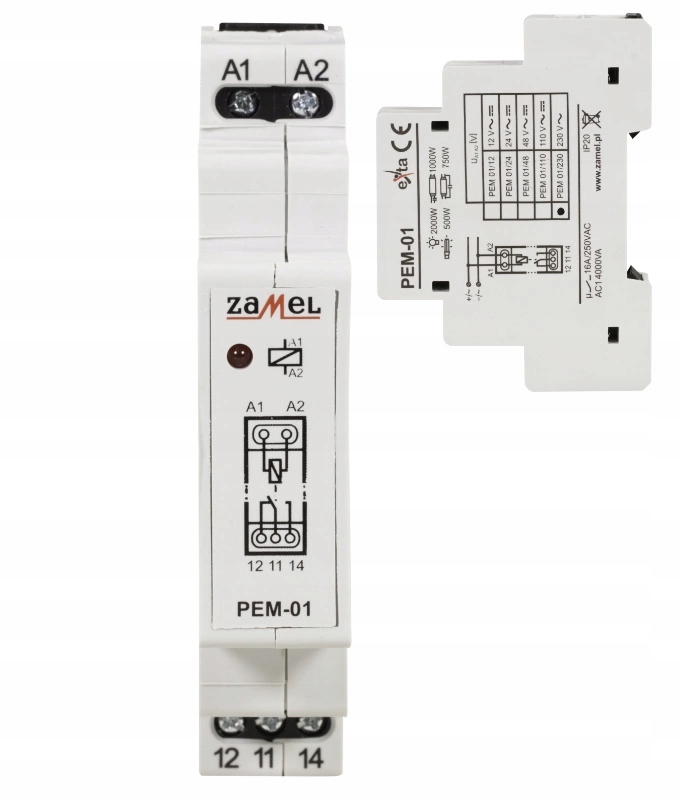

Zamel PEM-01/230 Elektromagnetni rele

Elektromagnetni rele

ZAMEL PEM-01/230

✔️Povečanje bremenskih tokov energetskih sprejemnikov

✔️Rele indikatorja stanja

✔️ Združljivo s krmilnimi napravami s tipičnimi nivoji napetosti:12, 24, 48, 110 V AC/DC, 230 V AC,

✔️ Največja obremenitev1×16 A

✔️Elektromagnetni releji se lahko uporabljajo, kadar je treba povečati obremenitvene tokove električnih sprejemnikov.

✔️Zagotavljajo galvansko izolacijomed krmilnim sistemom in bremenom.

    ✔️Imajo breznapetostne NO/NC kontaktena izhodu, kar omogoča priklop na napetost v območju 230 V AC.

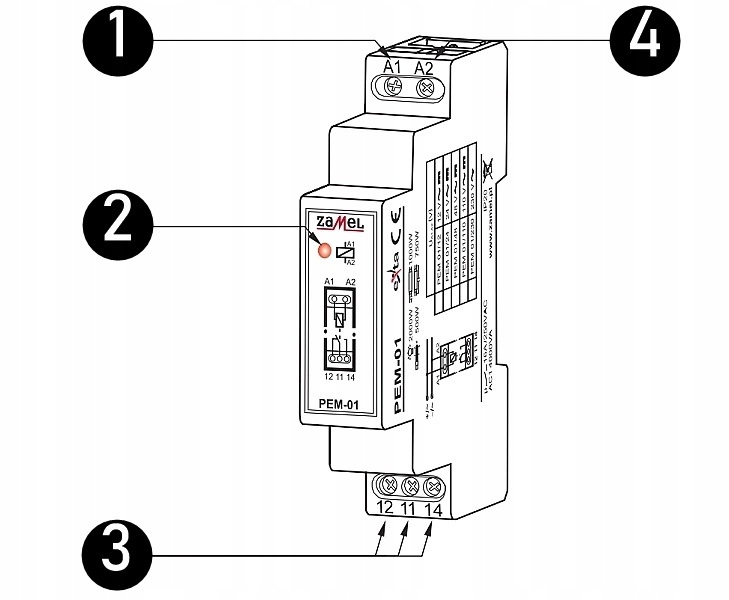

Opis releja

1. Napajalni terminal (A1)
2. Indikator stanja releja
3. Relejni izhodni terminali (12, 11, 14)
4. Napajalni priključek (A2)

Montaža in povezava

1. Odklopite napajalni tokokrog z varovalko,izolacijski materiali odklopnika ali ločilnega stikala, povezani z ustreznim tokokrogom.
2.     Preveritez uporabo primerne napraveza breznapetostno stanje na napajalnih žicah.
3. Namestitenapravo PEM-01 v centralina tirnici TH 35.

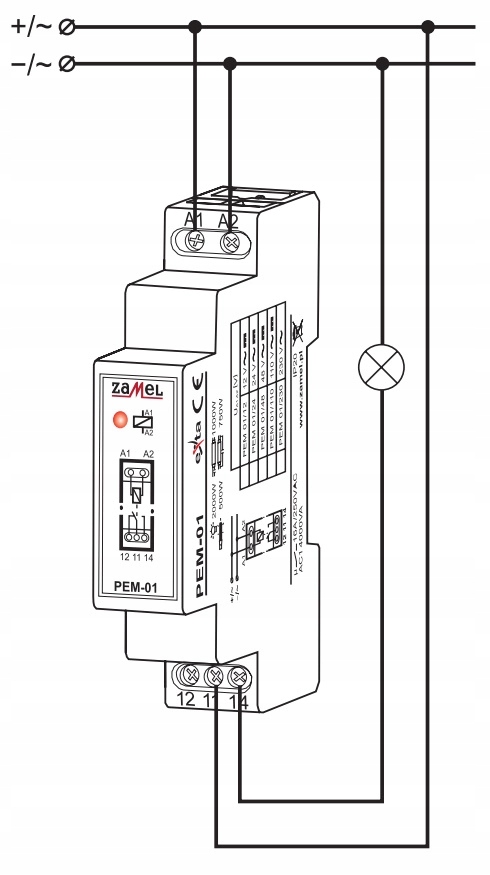

4. Povežite žicedo terminalovglede na shemo ožičenja.
5. Vklopite napajalni krog.

Tehnične specifikacije:

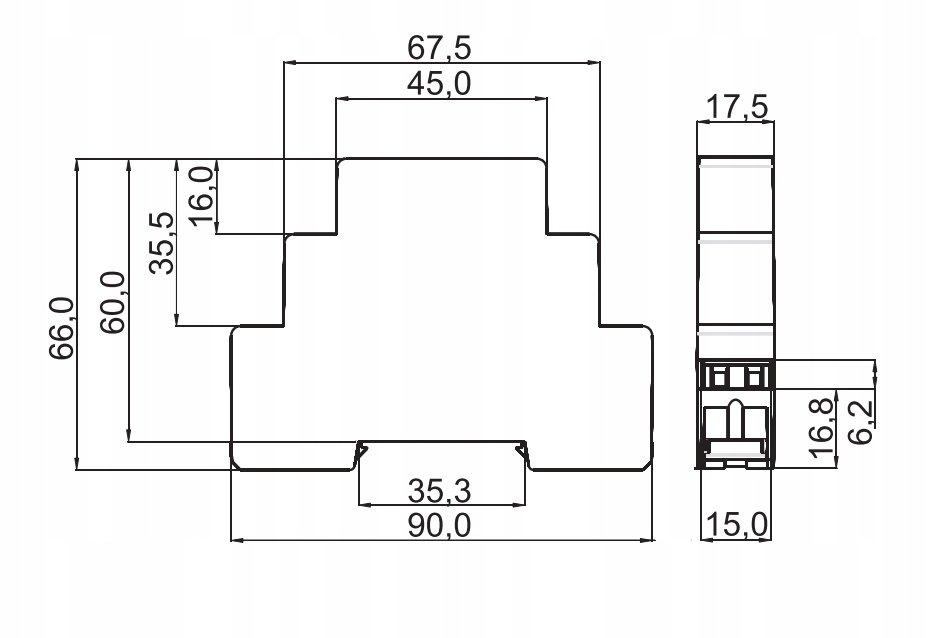

• Dimenzije:enomodulni (17,5 mm) 90×17,5×66 mm
• Teža:80 g
• Nazivna napajalna napetost:230 V AC/DC
• Največja kontaktna napetost:250 V
• Kategorija uporabe:AC1
• Največja moč releja:4000 VA
• Kontaktni dogovor:1NO/NC
• Tok releja:16A
• Nazivna poraba toka:23,2 mA
• Razred zaščite ohišja:IP20
• Montaža ohišja:tirnica TH35 (PN-EN 60715)
