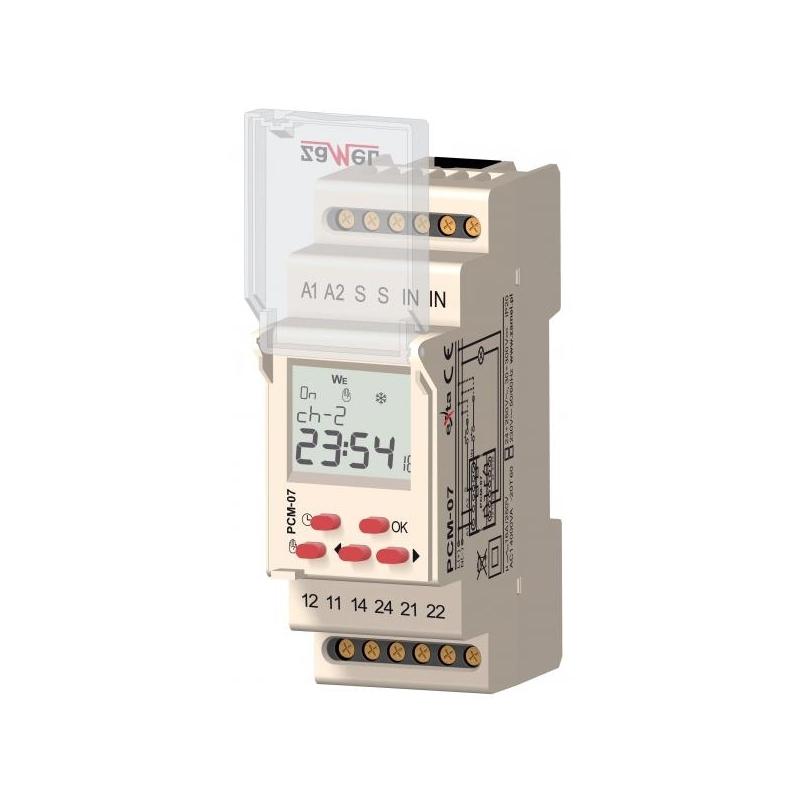

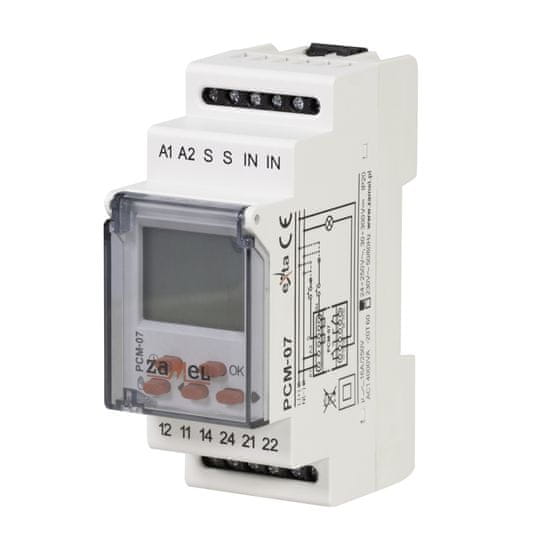

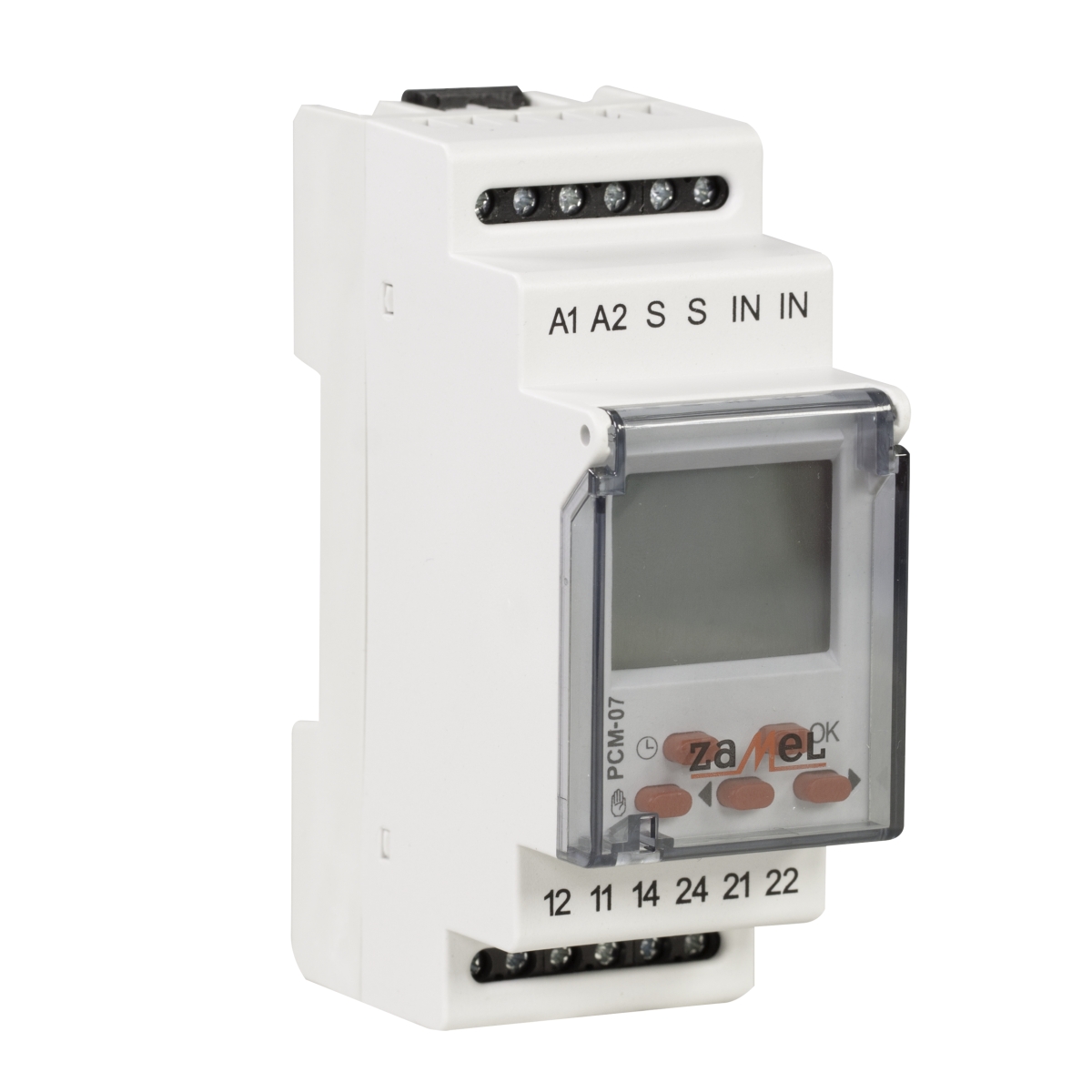

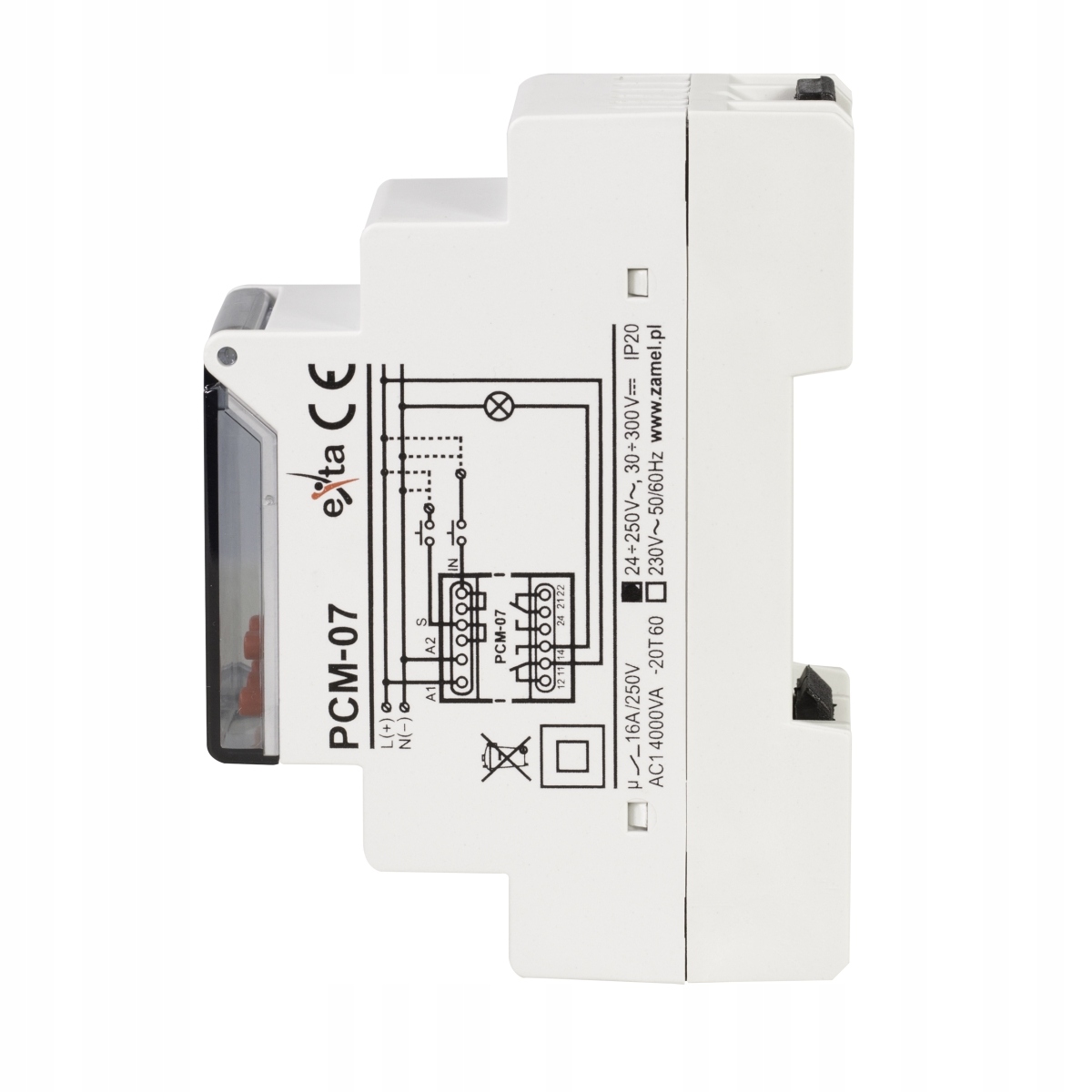

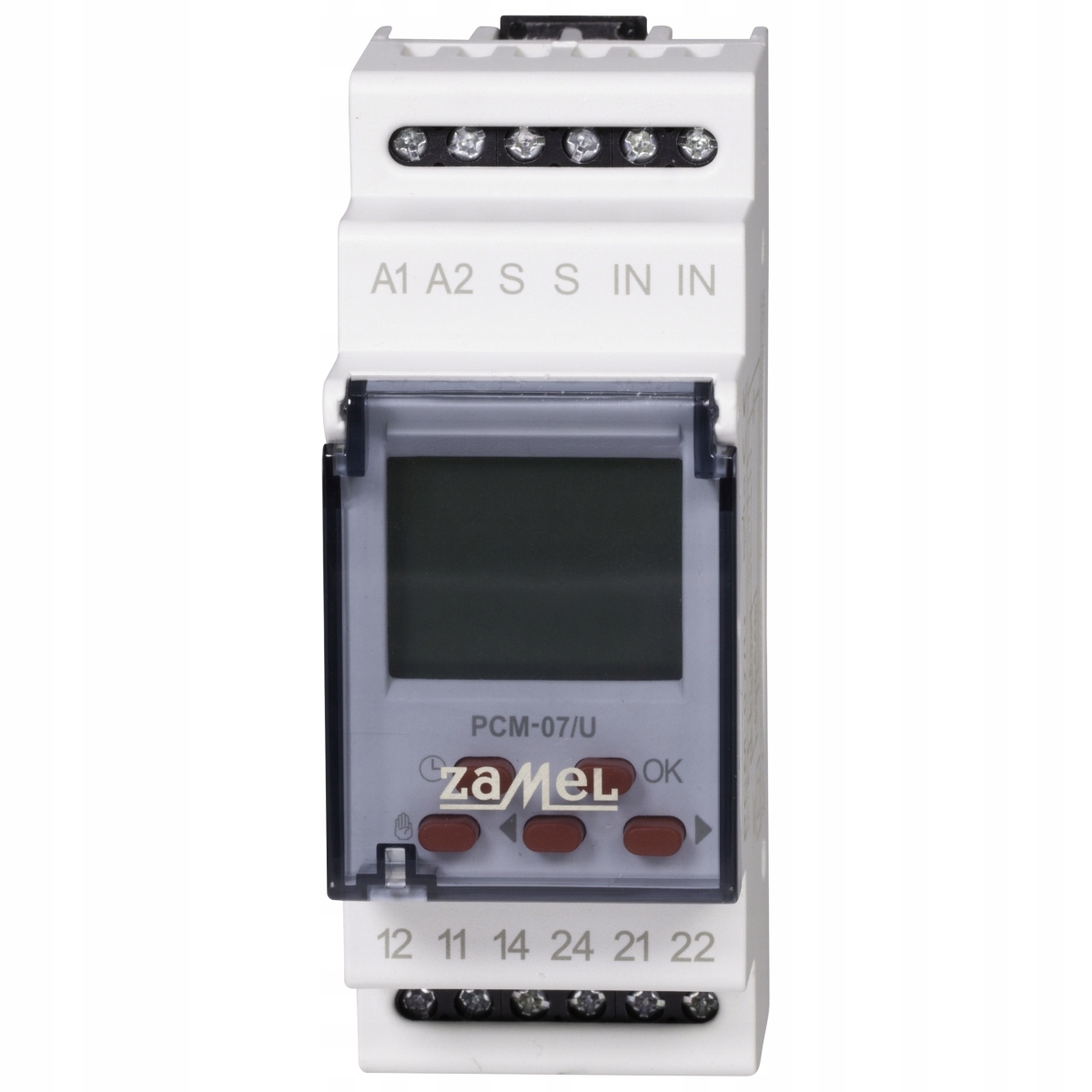

PCM-07/U EXTA Zamel časovni rele

Večnamenski časovni rele PCM-07/U se uporablja za izvajanje časovnih funkcij v sistemih avtomatizacije in krmiljenja. Ima 25 neodvisnih načinov delovanja, ki se sprožijo z napajalno napetostjo ali zunanjim sprožilnim impulzom, dovedenim na S terminal (iz L ali N linije). Odlikuje ga zelo širok razpon nastavitve časa od 0,1 s do 99 h 59 m 59,9 s, kot tudi funkcija stalnega vklopa/izklopa prek vhoda IN. Način je mogoče spremeniti, ne da bi bilo treba čakati na zaključek trenutnega cikla.

LASTNOSTI IZDELKA:

• 25 načinov delovanja (proženje zunanje ali napajalne napetosti),
• visoka časovna natančnost merjenja,
• relejni izhod – dva preklopna kontakta z maksimalno obremenitvijo 16 A,
• nameščen na tirnici TH 35.
• dvomodulno ohišje z zaščitnim pokrovom
• široko območje nastavitve časa,
• Osvetlitev LCD zaslona,
• S (start) vhod in dodatni IN krmilni vhod (trajni vklop in izklop),
• stalni vklop ali izklop funkcij,
• ohišje z dvojnim modulom

Mere ohišja dvojnega modula (35 mm) 90 × 35 × 66 mm Teža 0,15 kg TEHNIČNI PODATKI (PCM-07/U) Nazivna napajalna napetost 24 ÷ 250 V AC

30 ÷ 300 V DC

Največja kontaktna napetost 250 V Kategorija uporabe AC1 Največja moč releja 4000 VA Razporeditev kontaktov 2NO/NC Območje nastavitve časa t neprekinjeno 0,0 ÷ 4,2 dni Relejni tok 16 A Nazivna poraba toka 60 mA Stopnja zaščite ohišja IP20 Montaža ohišja na tirnico TH35 (PN-EN 60715)
