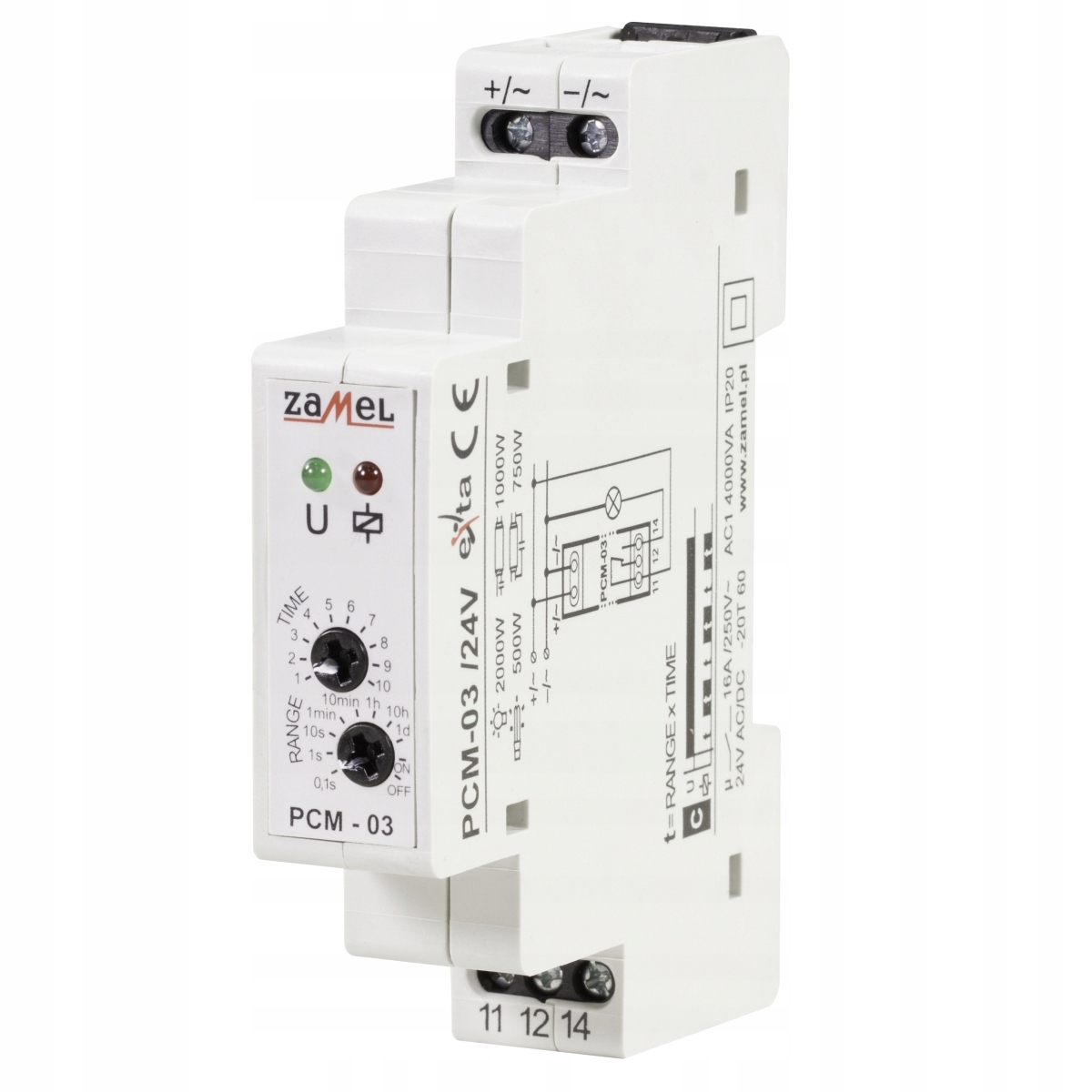

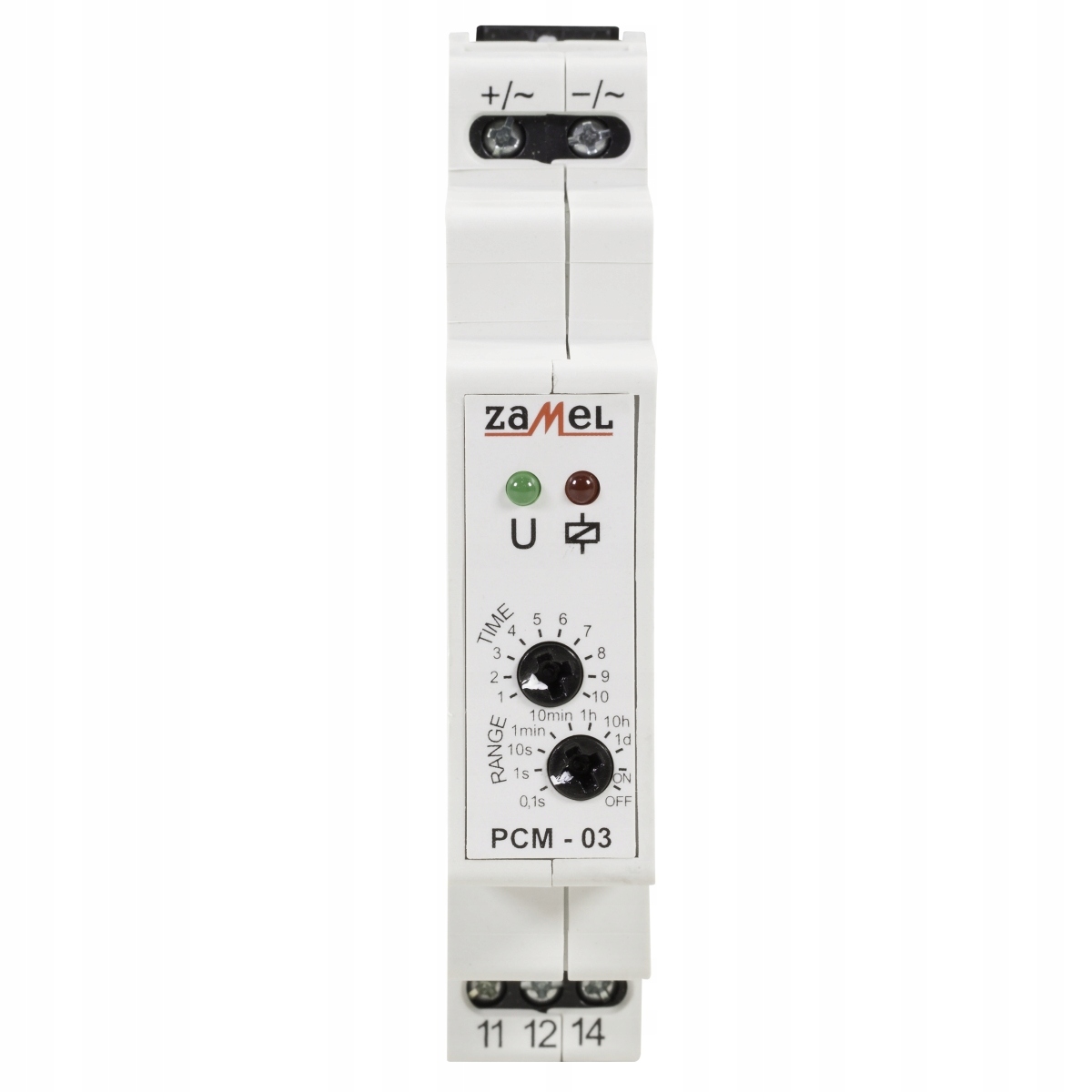

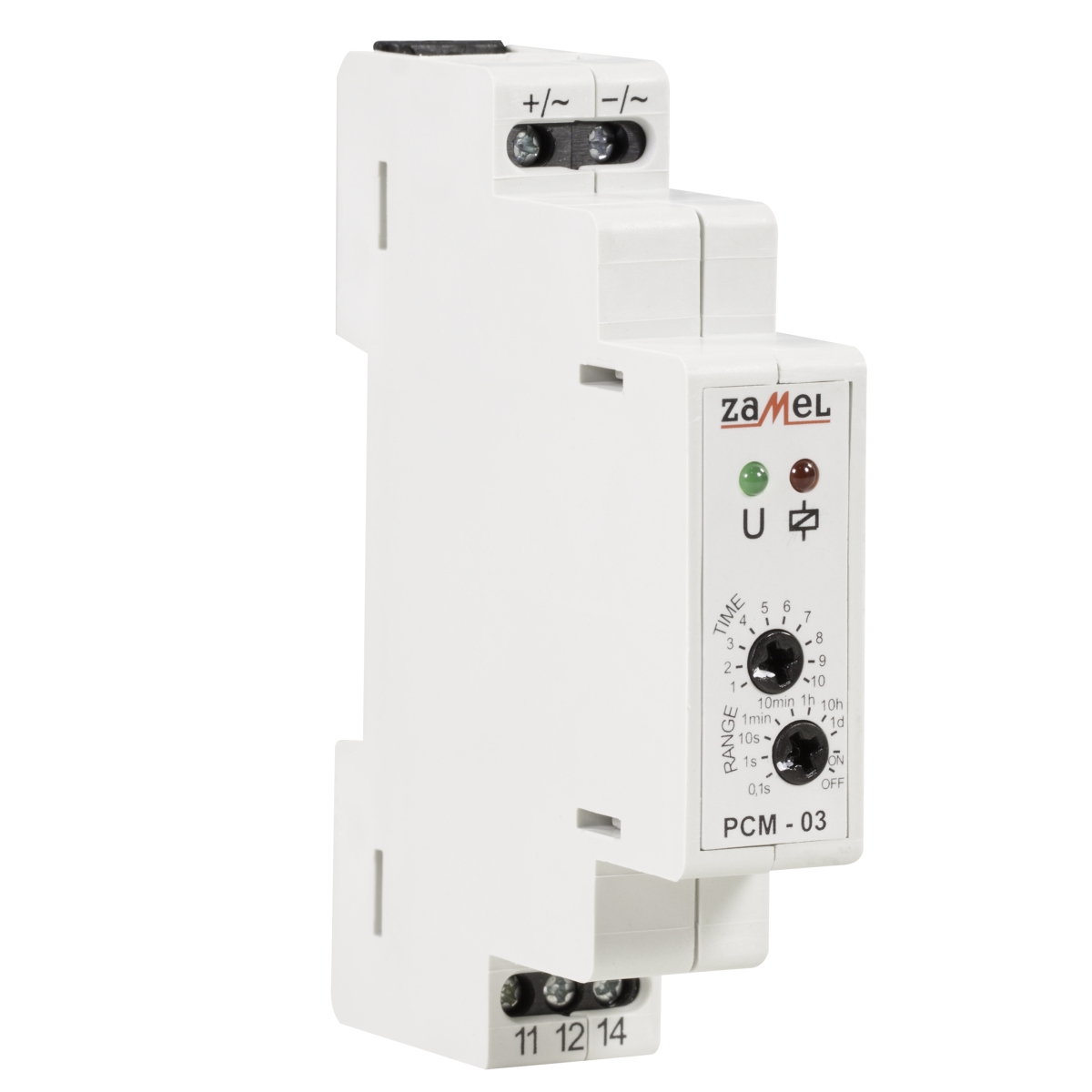

Časovni rele PCM-03/24V

Enofunkcijski časovni rele PCM-03/24V se uporablja za ciklično preklapljanje v sistemih avtomatizacije in krmiljenja. Rele se sproži z napajalno napetostjo. Ima zelo širok razpon nastavitve časa od 0,1 sekunde do 10 dni. Dodatne funkcije ON/OFF omogočajo trajno preklapljanje bremena. Sistem ima LED indikatorje za napajalno napetost, status releja in merjenje časa.

    LASTNOSTI IZDELKA:

• Način delovanja: ciklično preklapljanje (sproži napajalna napetost),
• visoka časovna natančnost merjenja,
• relejni izhod: en preklopni kontakt z maksimalno obremenitvijo 16 A,
• prikaz napajalne napetosti: zelena LED
• široko območje nastavitve časa
• ohišje z enim modulom,
• prikaz stanja releja in merjenja časa: rdeča LED,
• stalni vklop/izklop funkcije,
• Montaža na tirnico TH 35.

Mere posameznega modula (17,5 mm) 90×17,5×66 mm Teža 0,08 kg TEHNIČNI PODATKI (PCM-03/24V) Nazivna napajalna napetost 24 V AC/DC Maksimalna kontaktna napetost 250 V Kategorija uporabe AC1 Največja moč releja 4000 VA Razporeditev kontaktov 1NO/NC Območje nastavitve časa t diskretno 0,1 ÷ 1 s

diskretno 1 ÷ 10 s

diskretno 0,2 ÷ 1,7 min

diskretno 1 ÷ 10 min

diskretno 0,2 ÷ 1,7 h

diskretno 1 ÷ 10 h

diskretno 0,4 ÷ 4,2 dni

diskretno 1 ÷ 10 dni

Tok releja 16 A Nazivna poraba toka 25 mA Stopnja zaščite ohišja IP20 Montažna tirnica ohišja TH35 (PN-EN 60715)
