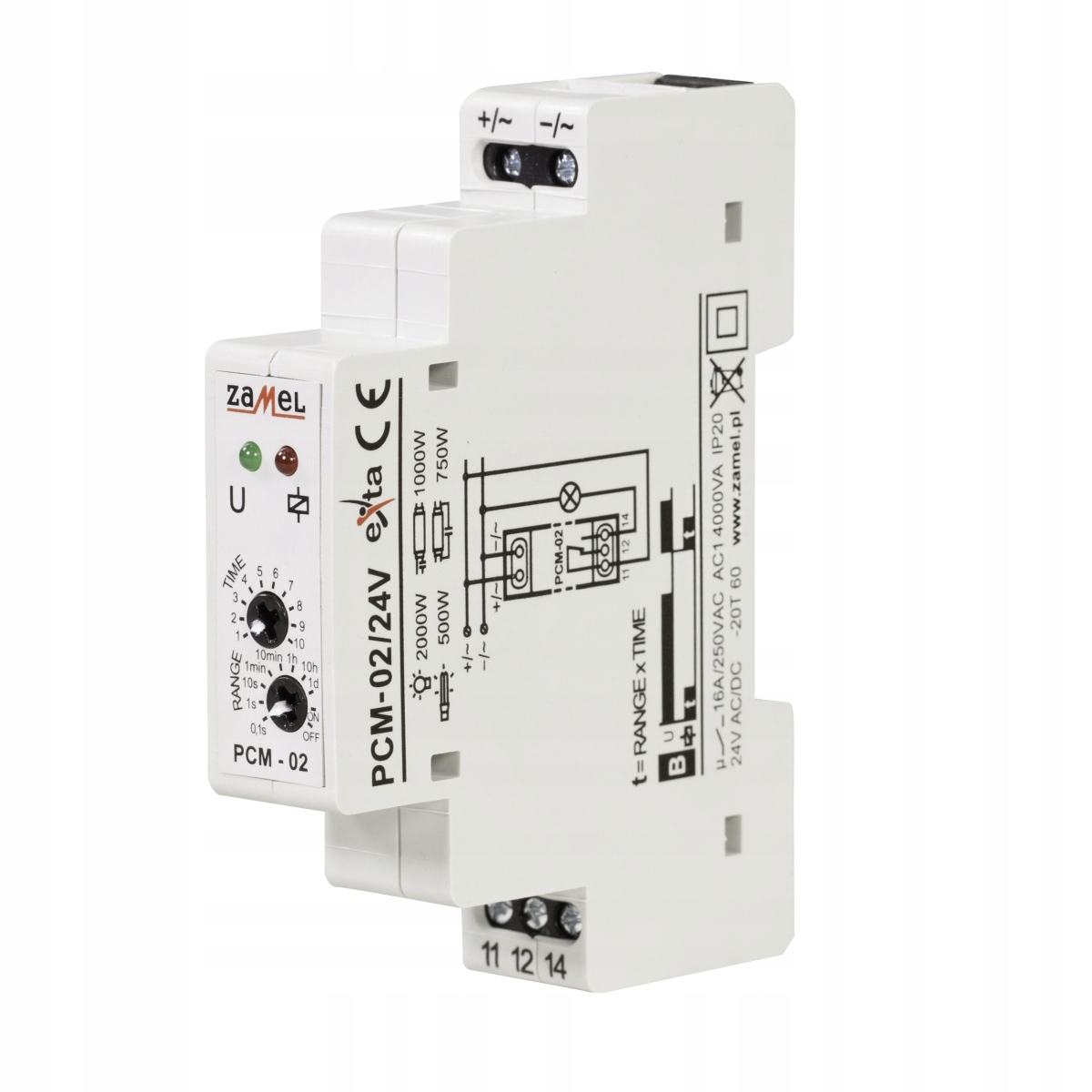

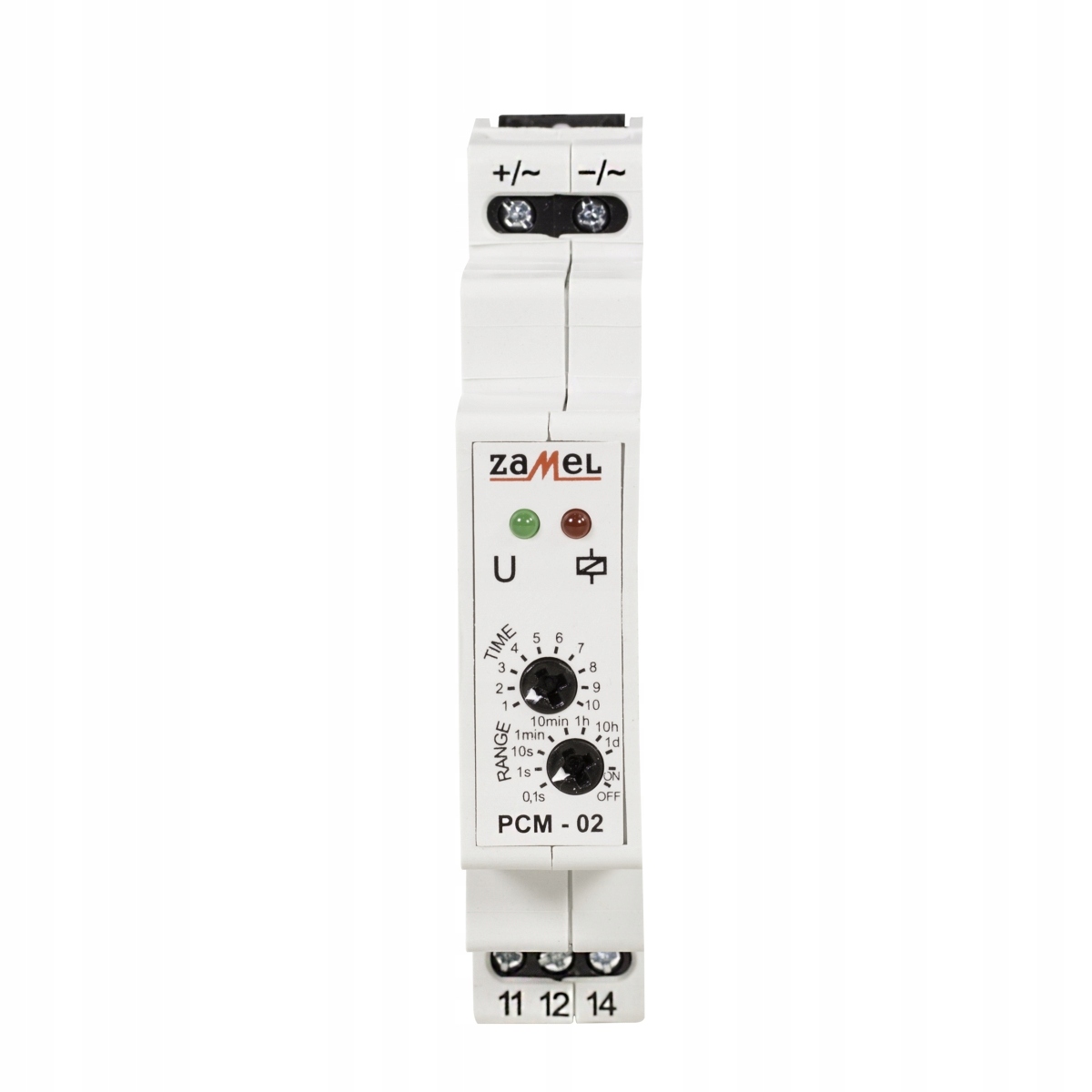

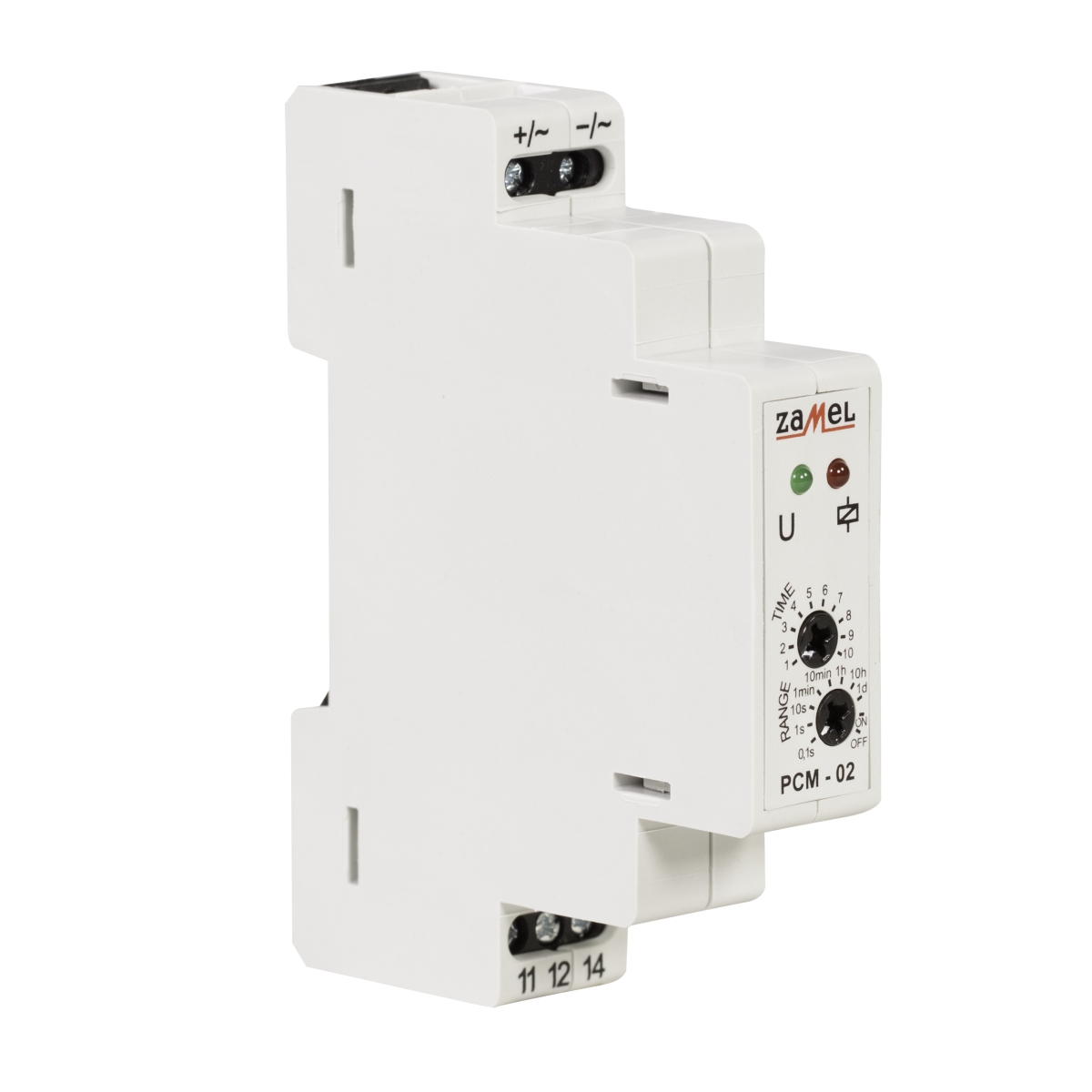

PCM-02/24V EXTA Zamel časovni rele

Enofunkcijski časovni rele PCM-02/24V se uporablja za izvedbo funkcije zakasnjenega izklopa (obratno) v sistemih avtomatizacije in krmiljenja. Rele se sproži z napajalno napetostjo. Ima zelo širok razpon nastavitve časa od 0,1 sekunde do 10 dni. Dodatne funkcije ON/OFF omogočajo, da je sprejemnik trajno vklopljen ali izklopljen. Sistem vsebuje LED indikatorje za napajalno napetost, status releja in merjenje časa.

LASTNOSTI IZDELKA:

• Način delovanja: zakasnitev vklopa (sproži napajalna napetost),
• visoka časovna natančnost merjenja,
• relejni izhod – en preklopni kontakt z maksimalno obremenitvijo 16 A,
• prikaz napajalne napetosti – zelena LED
• široko območje nastavitve časa,
• ohišje enomodulno
• prikaz stanja releja in merjenja časa – rdeča LED,
• stalni vklop ali izklop funkcij,
• Montaža na tirnico TH 35.

Mere posameznega modula (17,5 mm) 90×17,5×66 mm Teža 75 g TEHNIČNI PODATKI (PCM-02/24V) Nazivna napajalna napetost 24 V AC/DC Maksimalna kontaktna napetost 250 V Kategorija uporabe AC1 Največja moč releja 4000 VA Razporeditev kontaktov 1NO/NC Območje nastavitve časa t diskretno 0,1 ÷ 1 s

diskretno 1 ÷ 10 s

diskretno 0,2 ÷ 1,7 min

diskretno 1 ÷ 10 min

diskretno 0,2 ÷ 1,7 h

diskretno 1 ÷ 10 h

diskretno 0,4 ÷ 4,2 dni

diskretno 1 ÷ 10 dni

Tok releja 16 A Nazivna poraba toka 36 mA Stopnja zaščite ohišja IP20 Montažna letev ohišja TH35 (PN-EN 60715)
